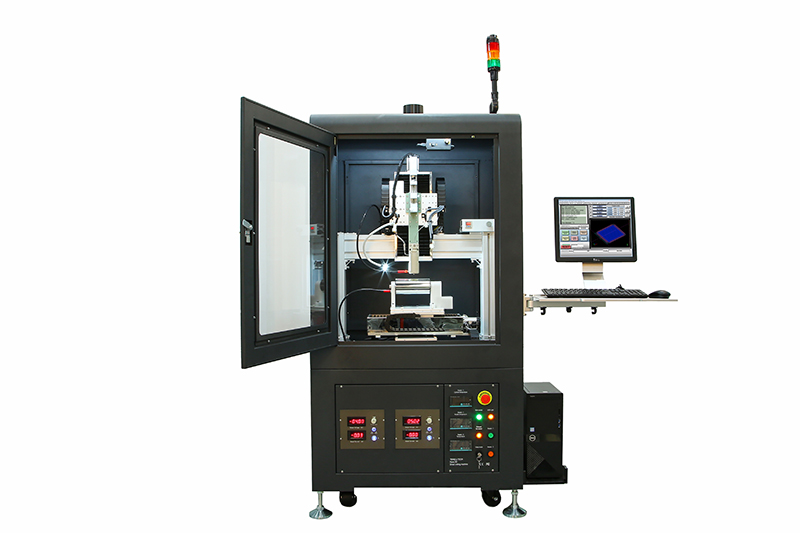

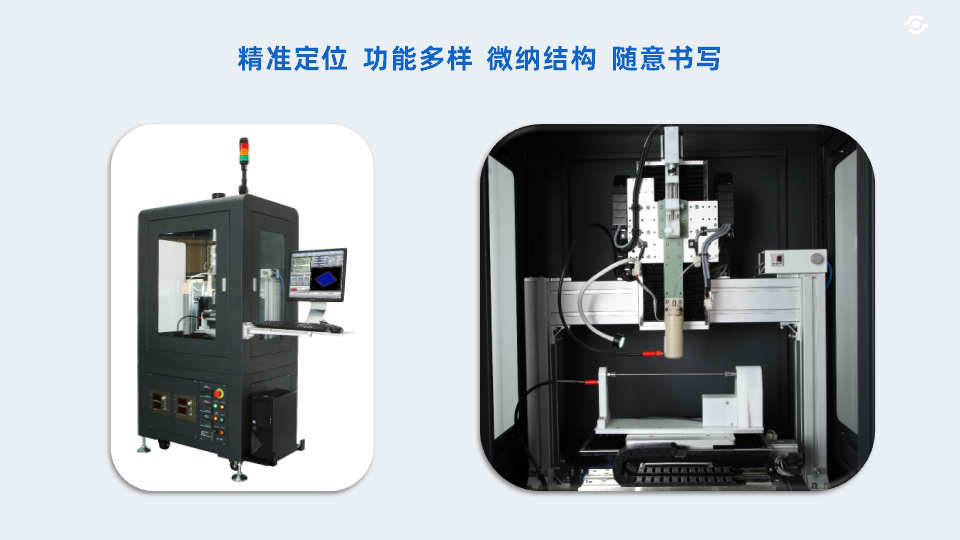

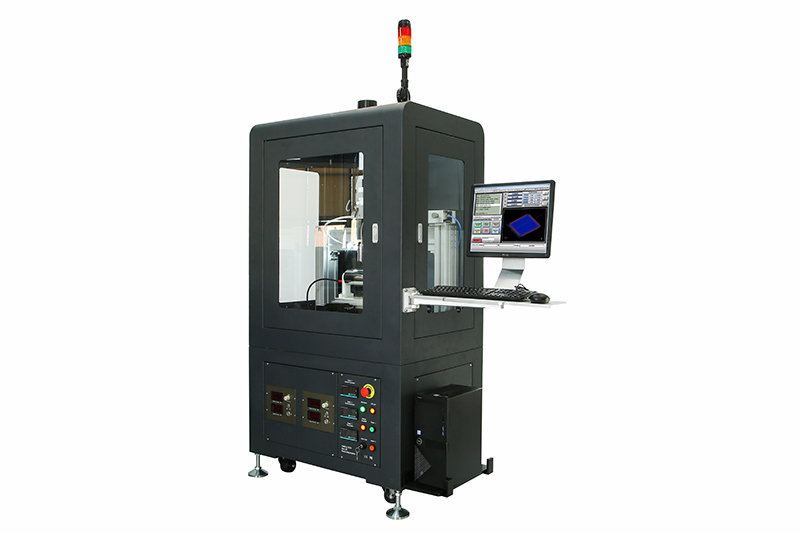

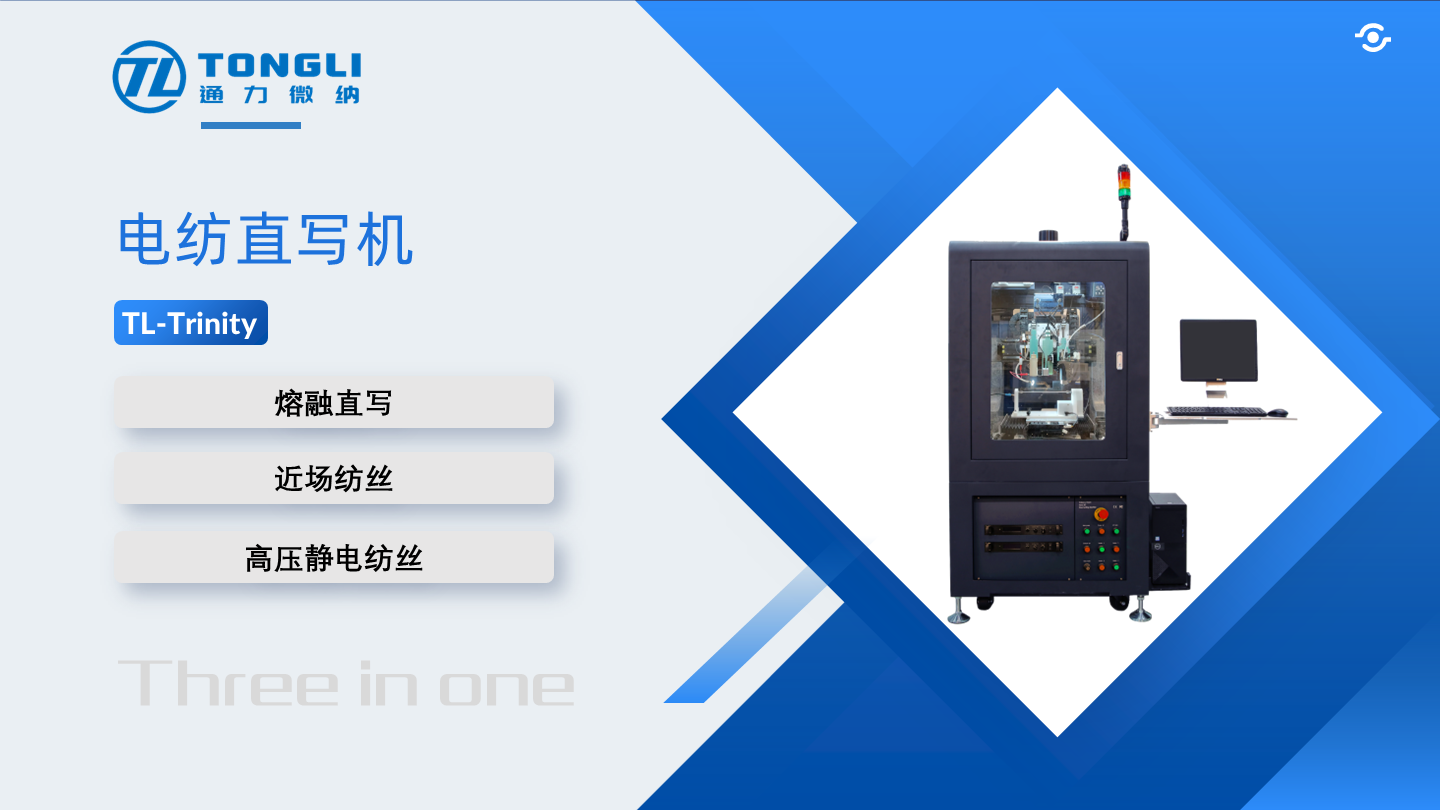

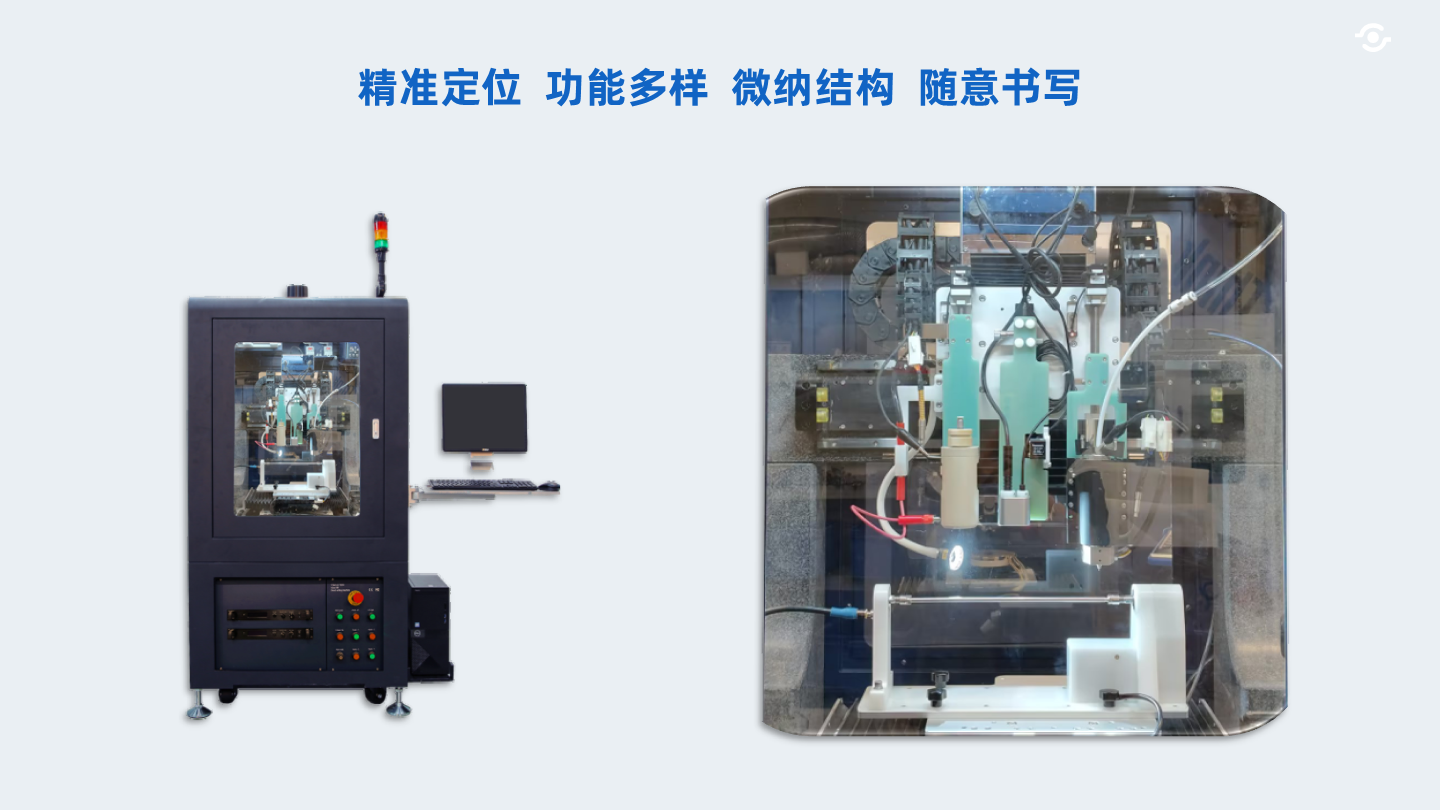

溶液近场直写机

项目

配置详情

高压系统

（1）正高压+30KV，1mA电流。

（2）负高压-20KV，1mA电流。

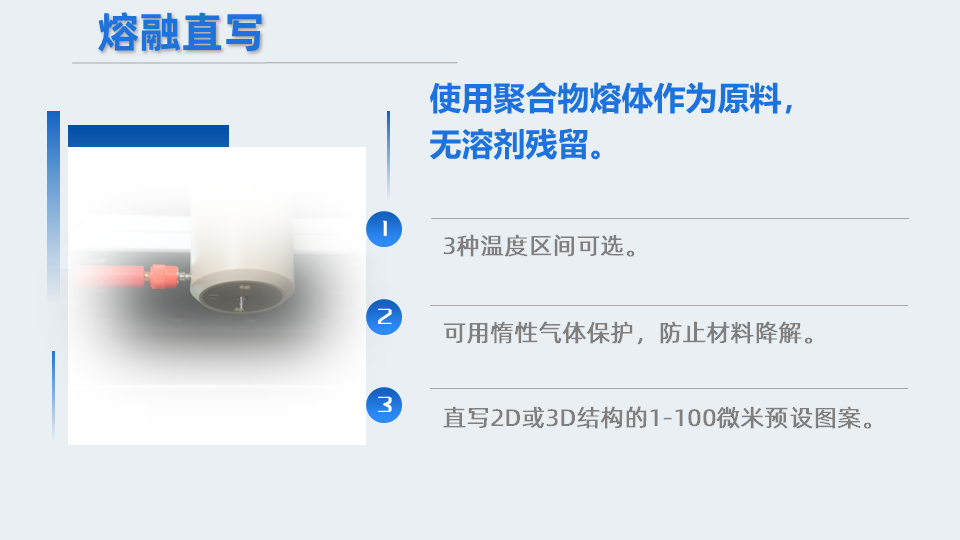

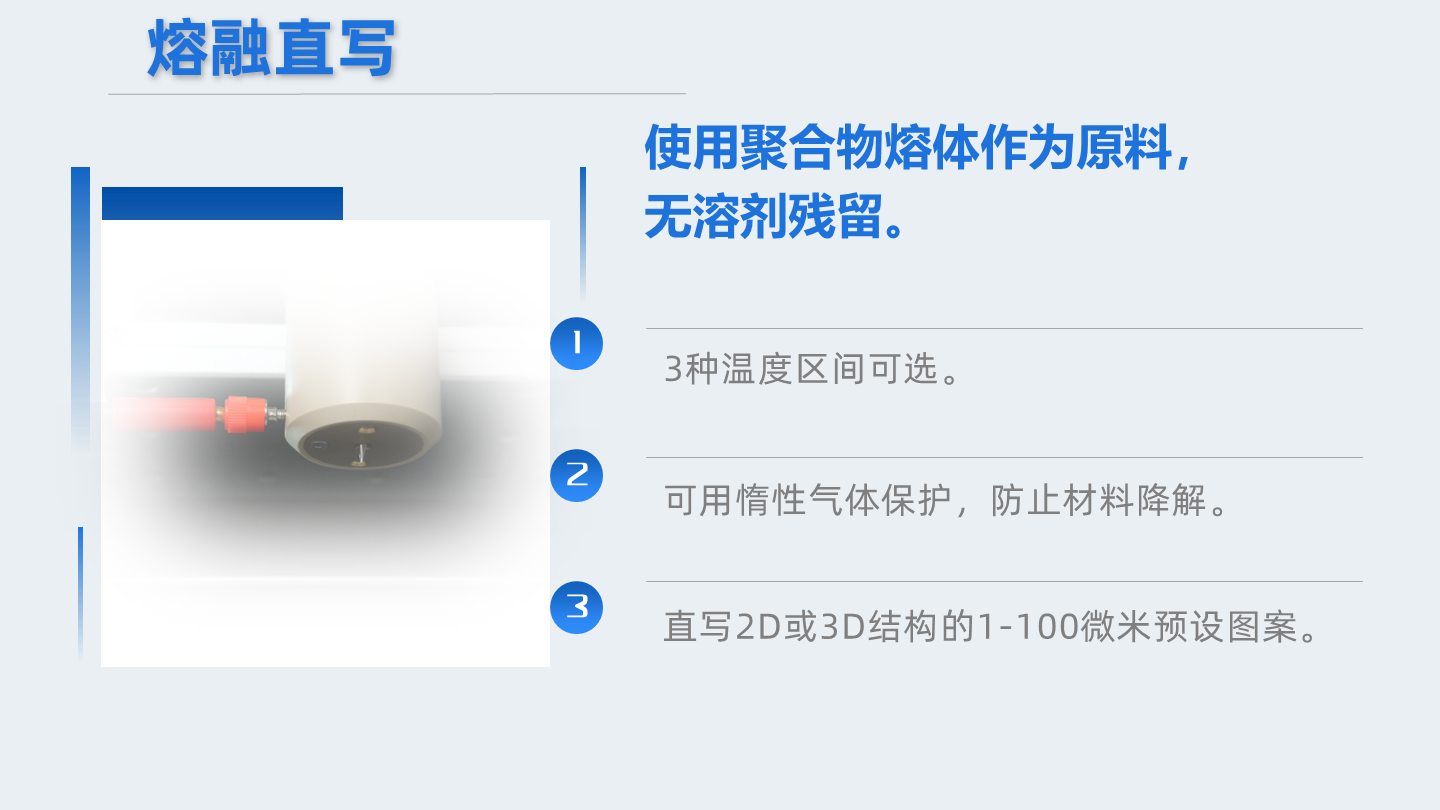

熔融直写

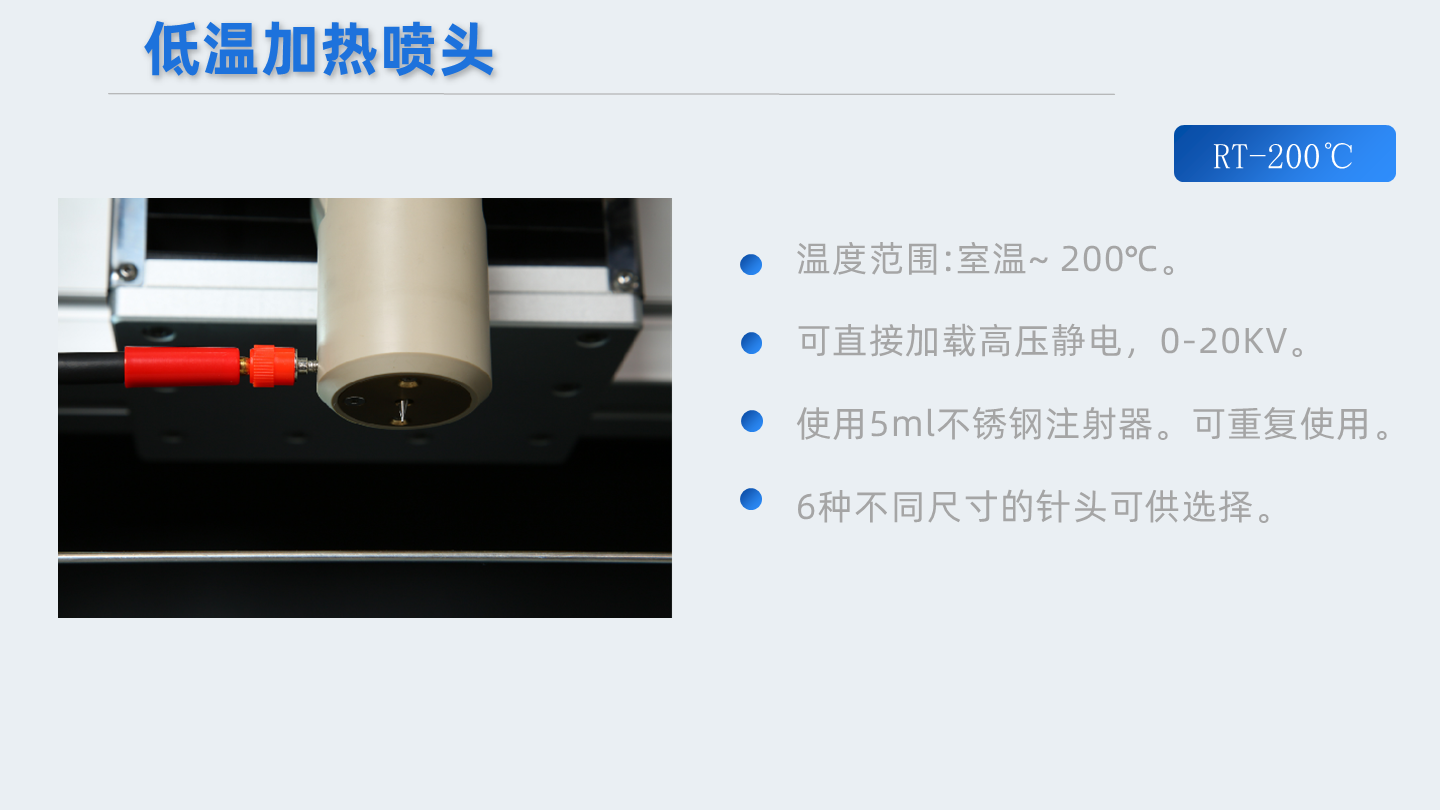

生物材料专用加热头：室温-130摄氏度。电加热头加热的同时实现高压隔离，高压施加针头上。使用常规5ml玻璃注射器。搭配6个不同尺寸的针头。可使用廉价抛弃型玻璃耗材。

中温加热头：室温到~205摄氏度。针尖和针筒分2区加热。搭配6个不同尺寸的针头。使用30ml标准工业不锈钢料筒。

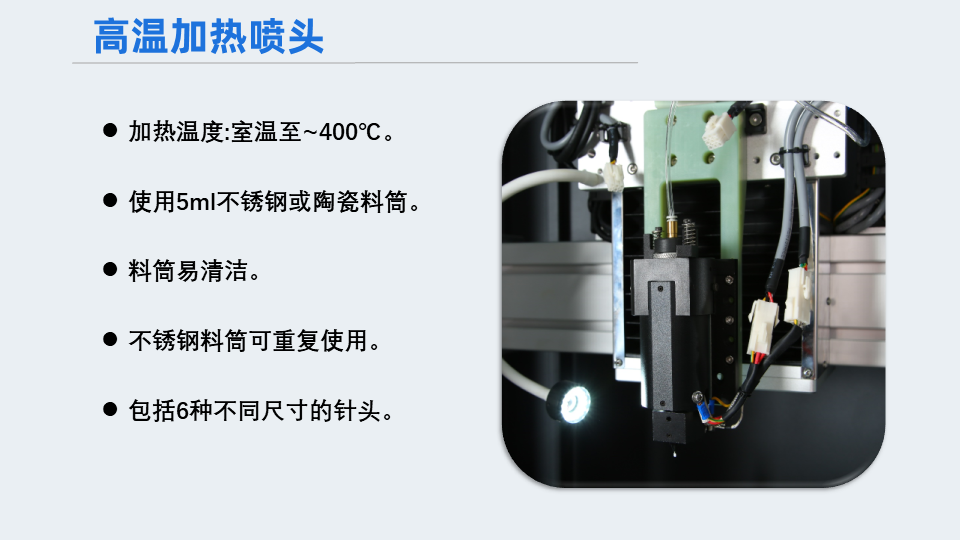

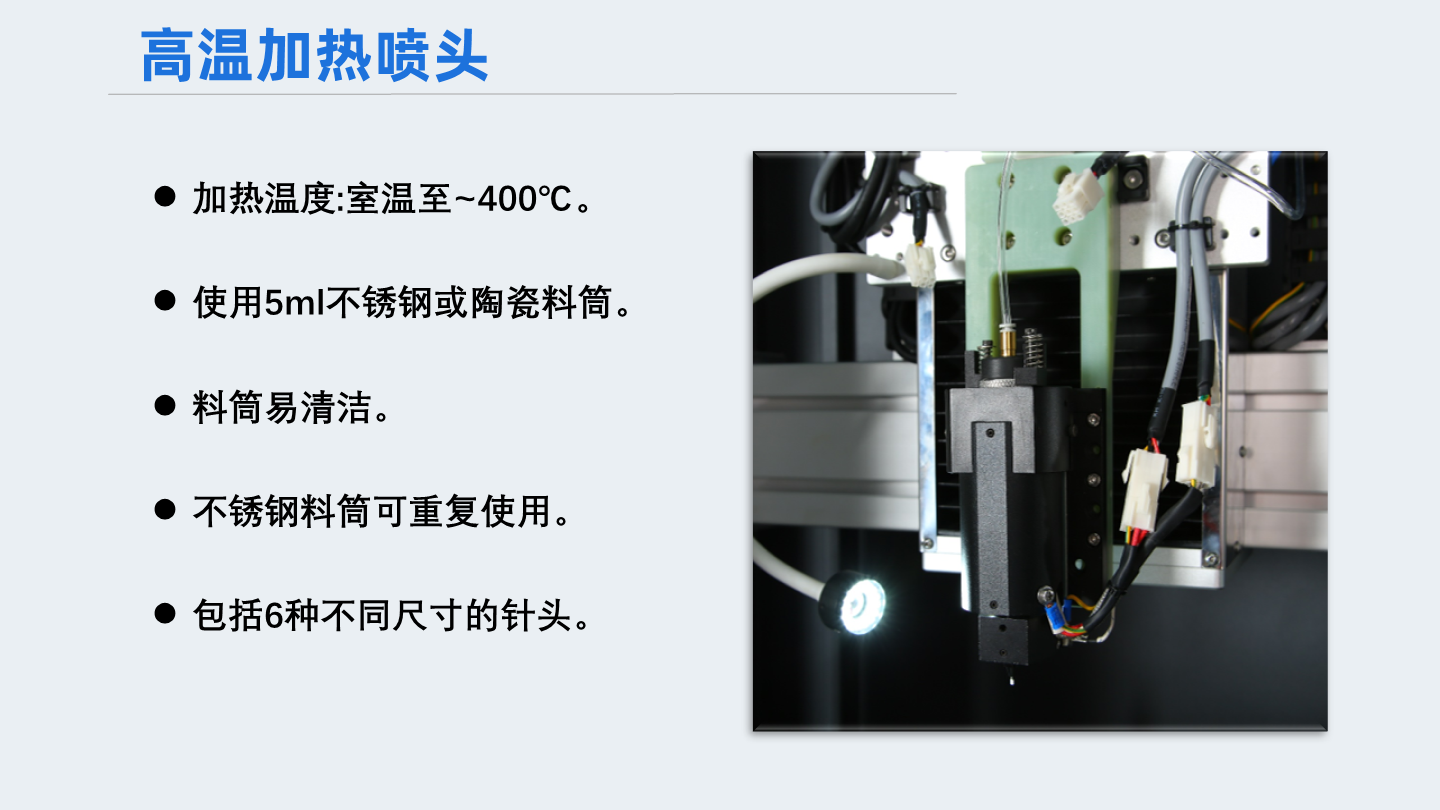

高温加热头：室温到400摄氏度。使用专用的5ml不锈钢料筒或者陶瓷料筒。料筒清洗容易。不锈钢料筒可以反复使用。配套6种不同尺寸的针头。

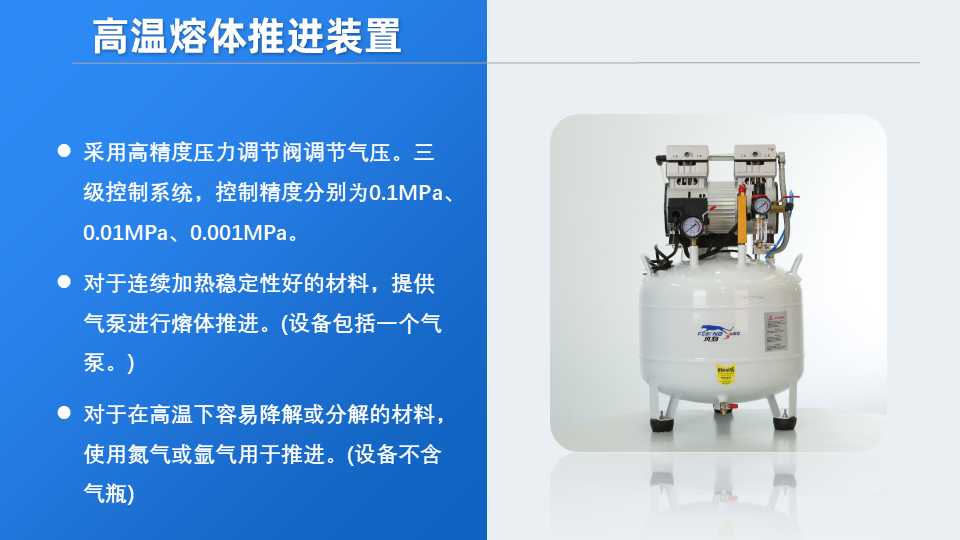

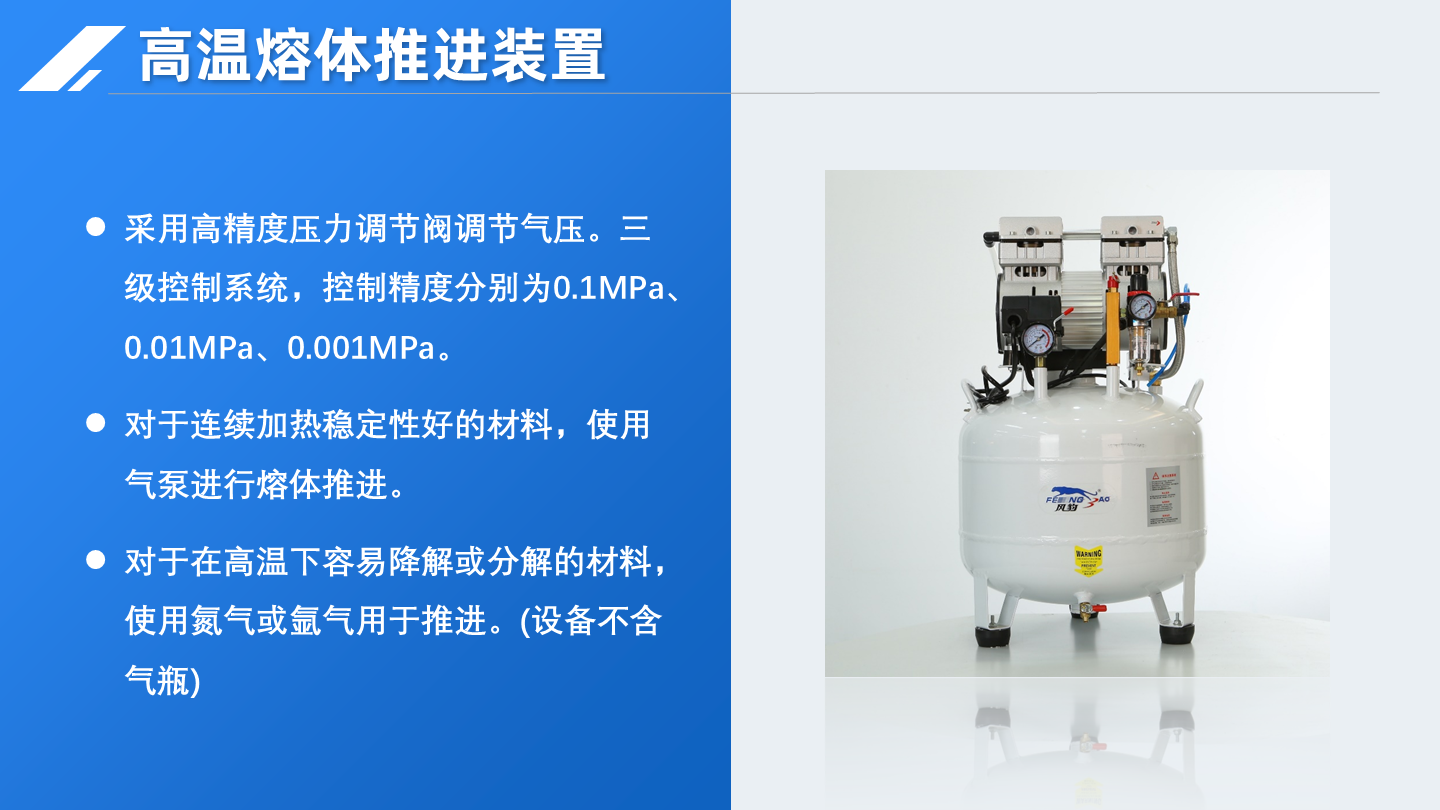

高温熔体推动机构：

使用高精密度调压阀调节气压，数显，无极调速。

客户可接气泵或者氮气来推动。

可以配送一个小气泵（限定国内客户）

熔体预热装置：

配套一台微型高温预热炉。（限定国内客户）

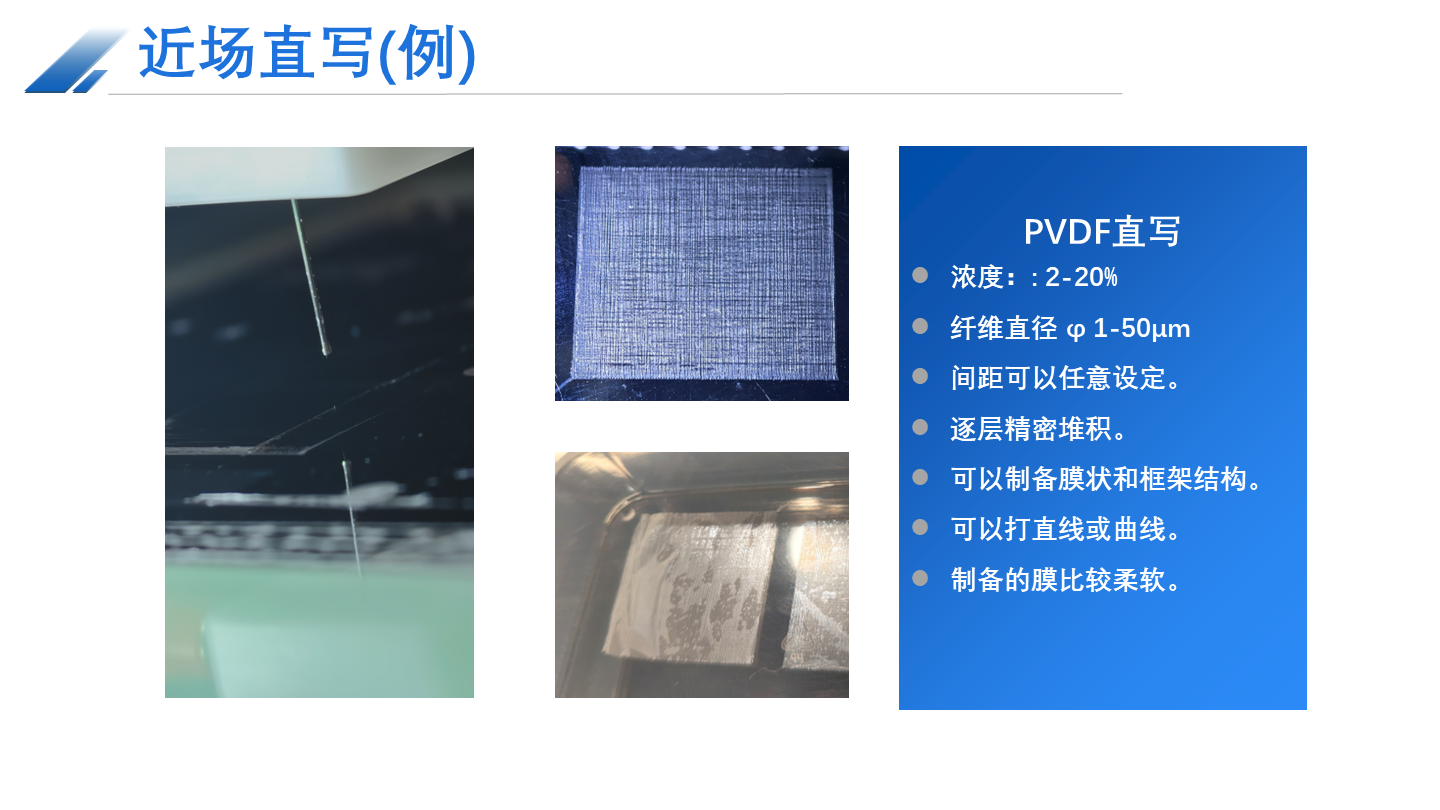

溶液直写，

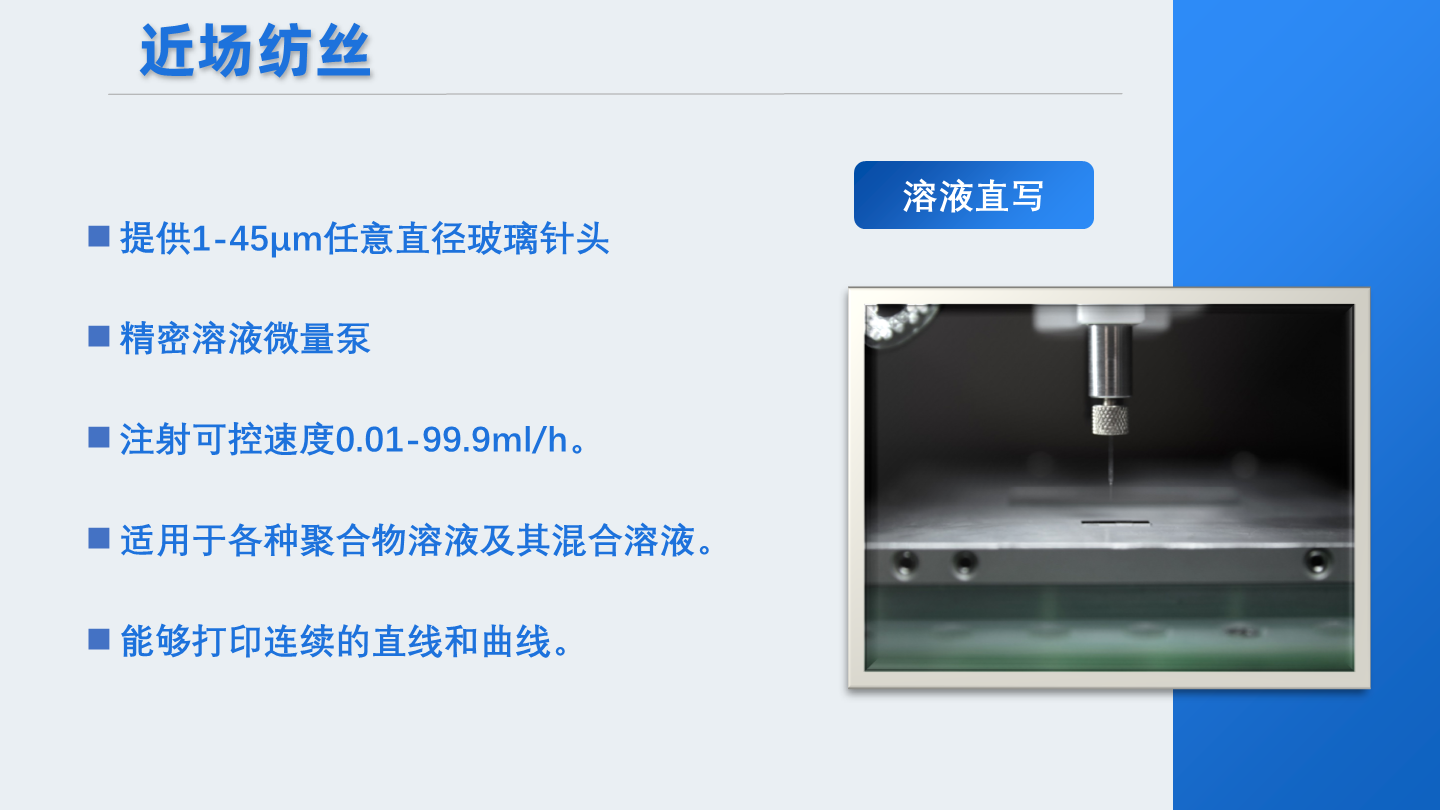

近场纺丝

溶液微量泵（用于溶液直写或者小面积纺丝）：

1.注射可控速度0.01-99.9ml/h。

2.具定量注射，注射量实时显示，堵转报警功能。

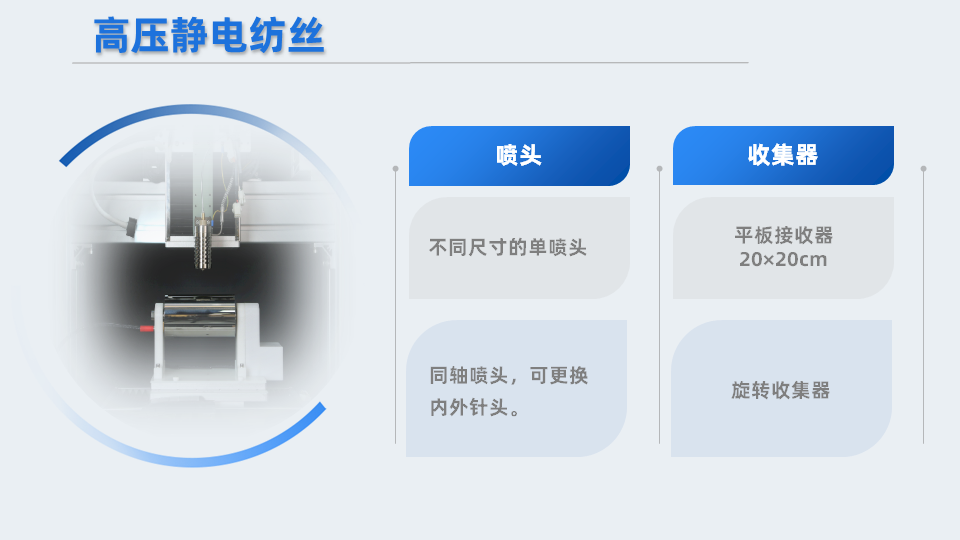

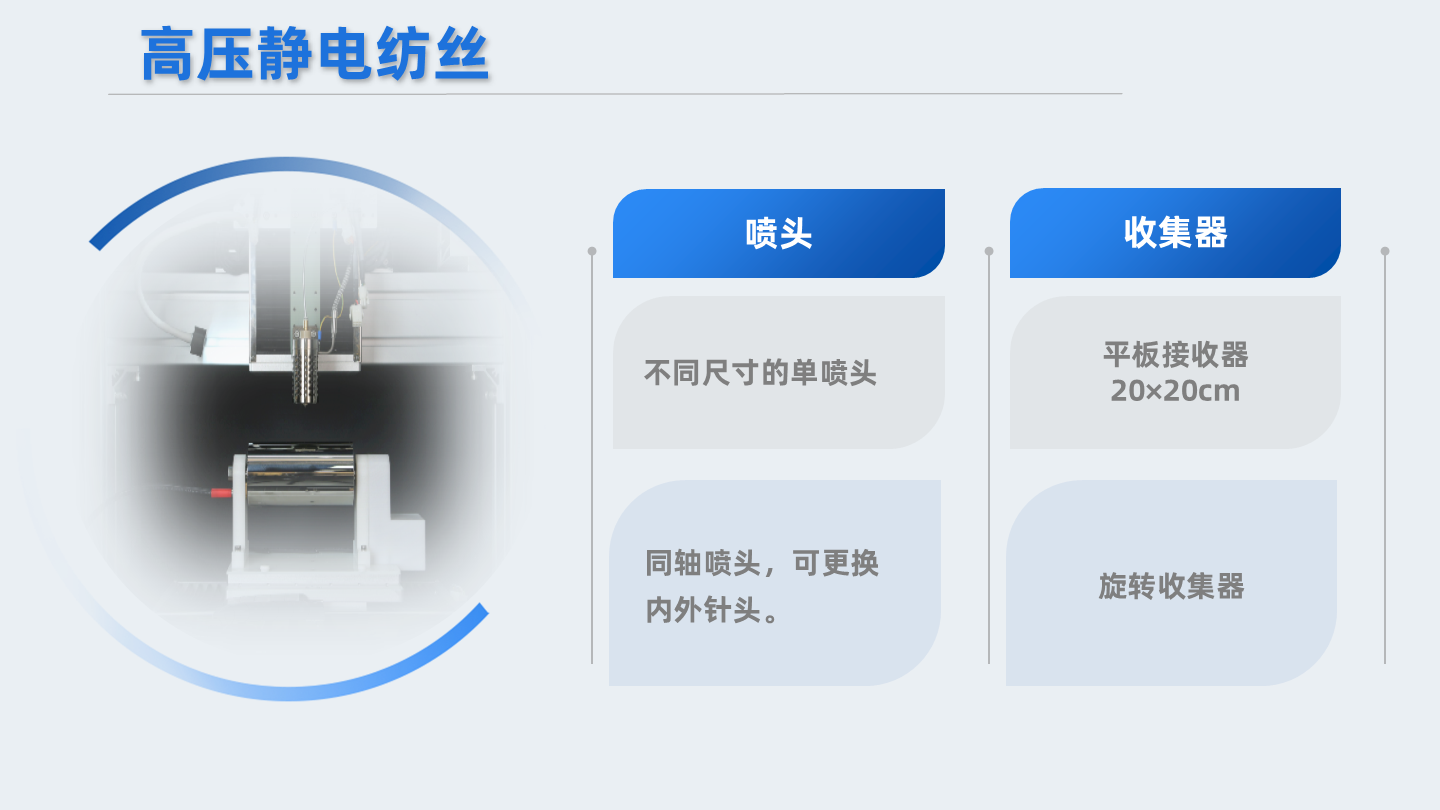

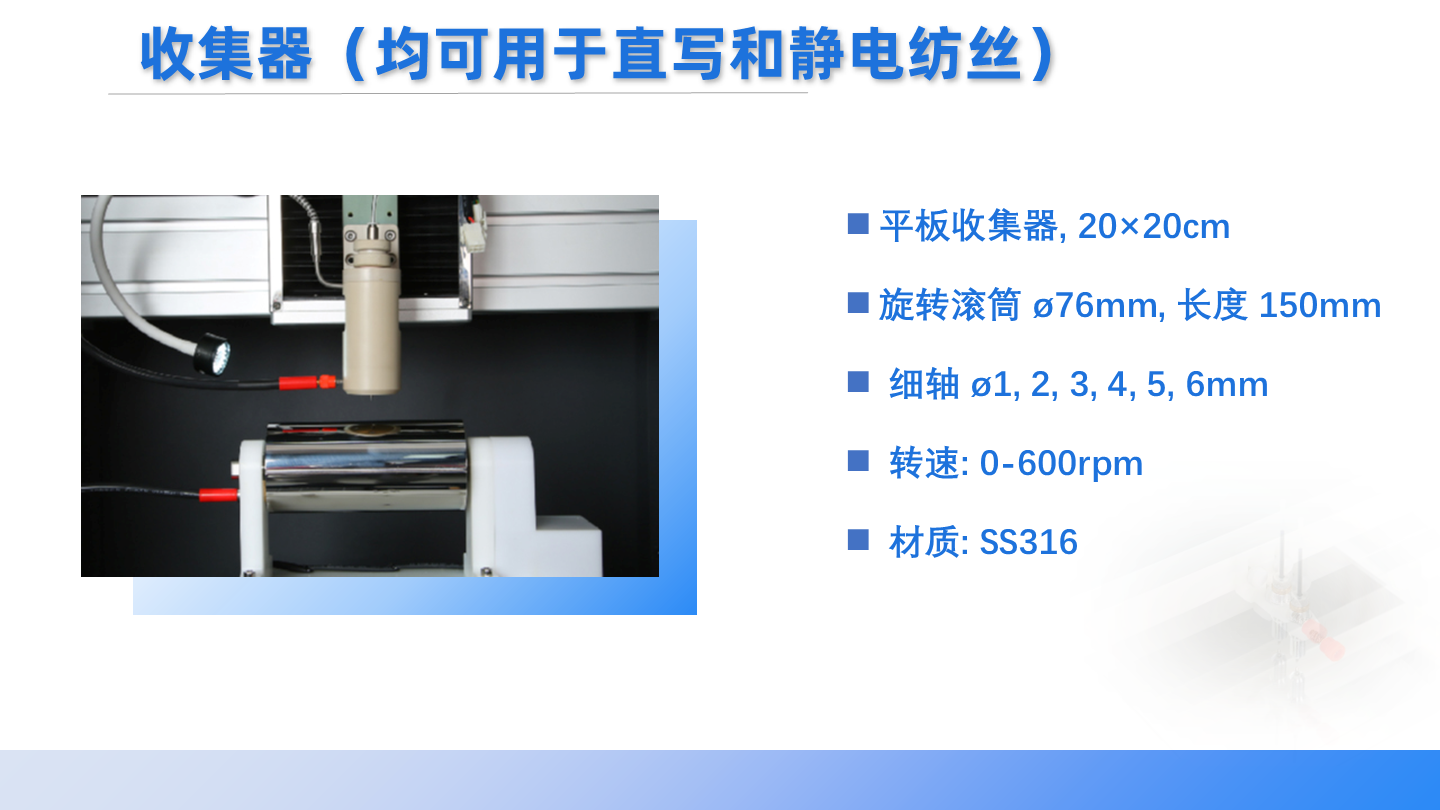

静电纺丝

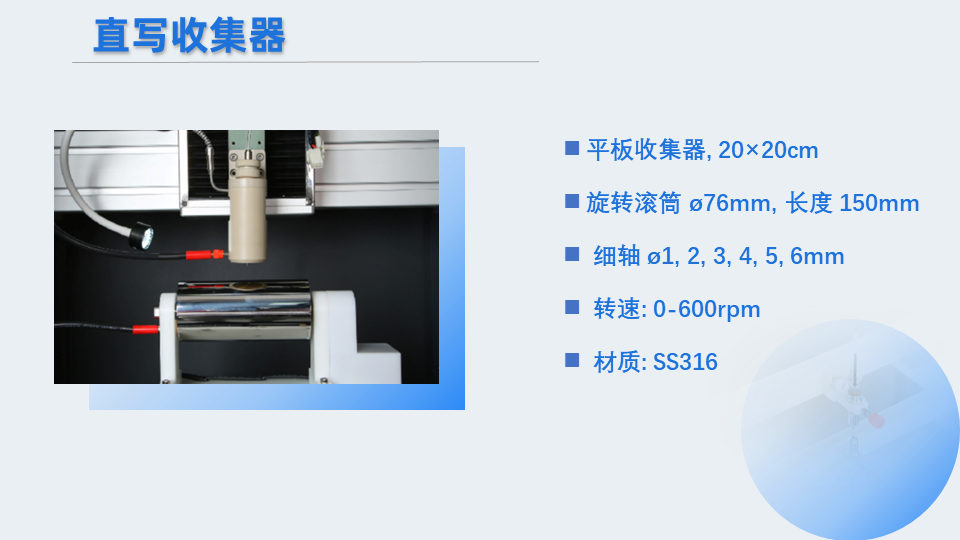

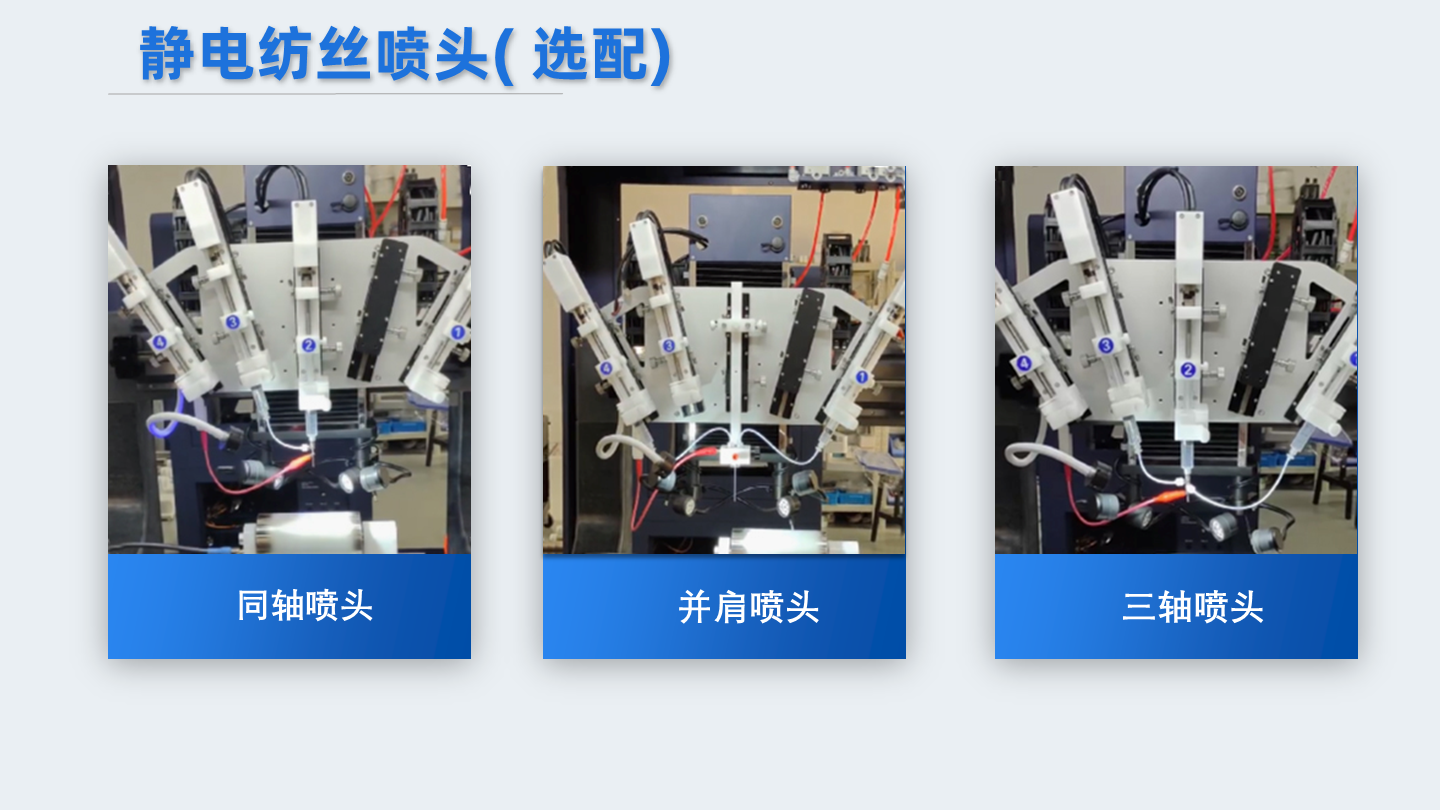

-单喷头：配备6种不同直径的针头共100根。

-平板接收器：面积不小于200X200mm，材质不锈钢304.

-滚筒接收器：76mm直径，长度150mm，转速0-600转/min。材质不锈钢304。

-细轴接收器：6个不同直径：ø1,2,3,4,5,6mm可更替。转速0-600转/min。材质不锈钢304。

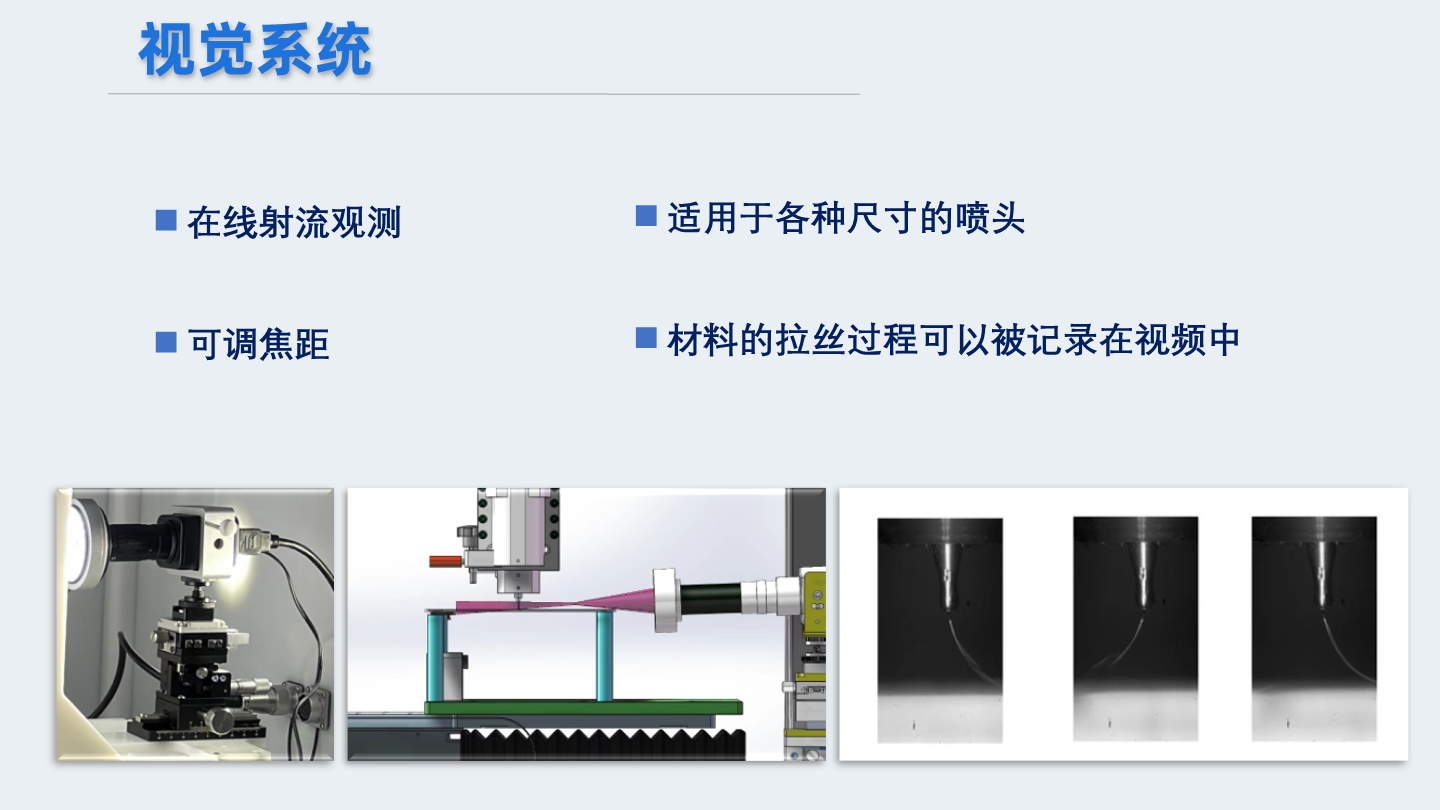

视觉系统（选配）

在线观察功能视频功能：可调节焦距，适合配套所有规格的加热头。材料熔融头的过程可以在线视频录制。

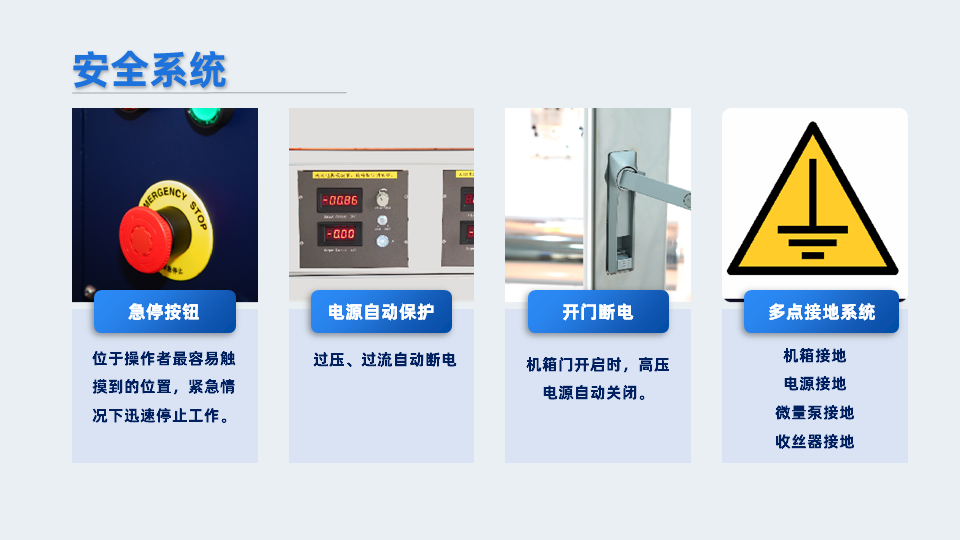

安全系统

紧急按钮；开门断电装置；静电消除装置

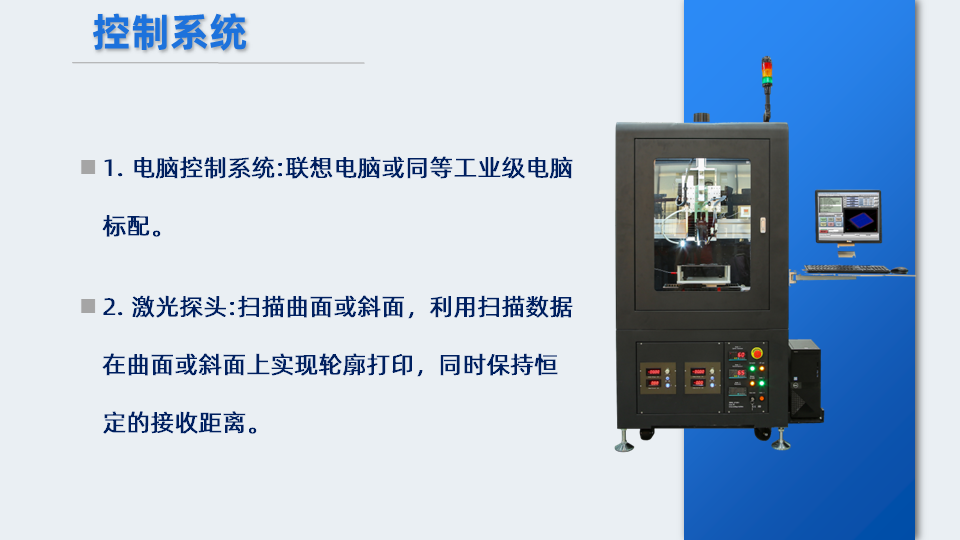

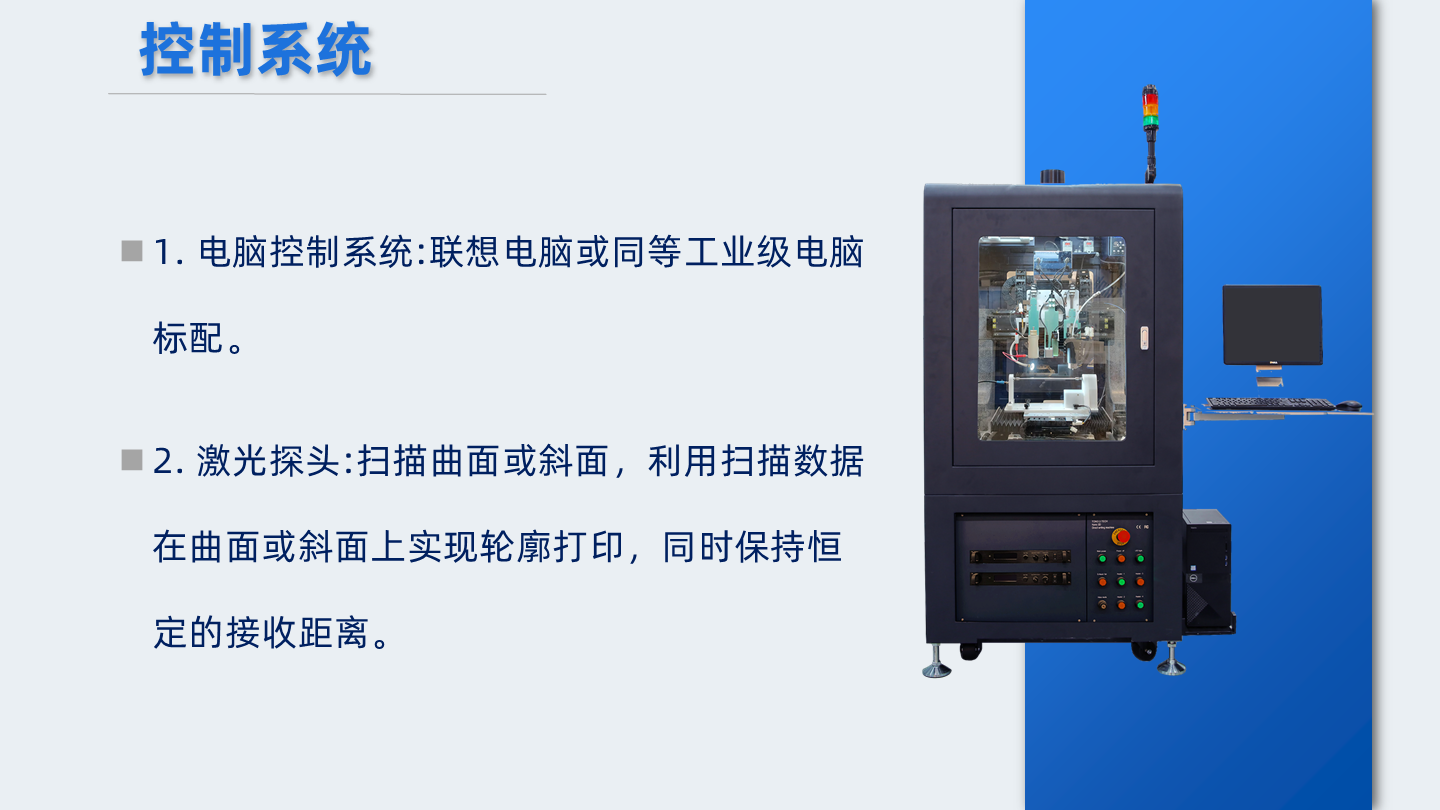

控制系统

电脑控制系统：默认搭配联想电脑或者同等规格工控电脑。

保修期

1年

静电纺丝

-单喷头：配备6种不同直径的针头共100根。

-平板接收器：面积不小于200X200mm，材质不锈钢304.

-滚筒接收器：76mm直径，长度150mm，转速0-600转/min。材质不锈钢304。

-细轴接收器：6个不同直径：ø1,2,3,4,5,6mm可更替。转速0-600转/min。材质不锈钢304。

视觉系统（选配）

在线观察功能视频功能：可调节焦距，适合配套所有规格的加热头。材料熔融头的过程可以在线视频录制。

安全系统

紧急按钮；开门断电装置；静电消除装置

控制系统

电脑控制系统：默认搭配联想电脑或者同等规格工控电脑。

保修期

1年

High-resolution X-Y-Z 3D moving stage for TL-Trinity-01

Aluminum Alloy structure，X, Y, Z: Servo Motor，Weight: 350KG

项目

Y轴（下轴）

X轴(上轴）

Z轴

行程长度

>200 mm

>200mm

>80mm

最大速度

250 mm/s

250 mm/s

50 mm/s

定位精度

10µm

10µm

20µm

材料

铝合金

铝合金

铝合金

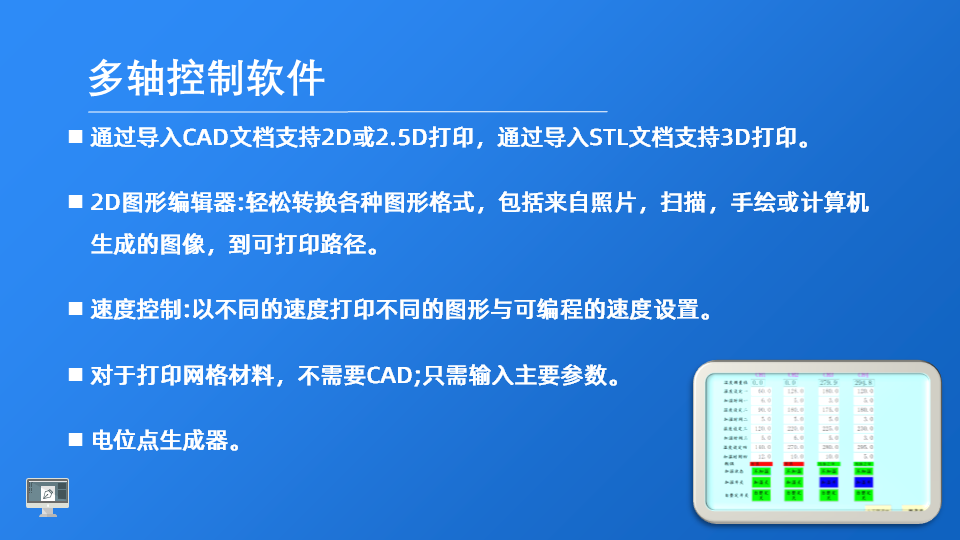

控制软件

软件：

（1）控制系统和软件，2D或者2.5D打印可导入CAD文档，3D打印可导入STL文档。

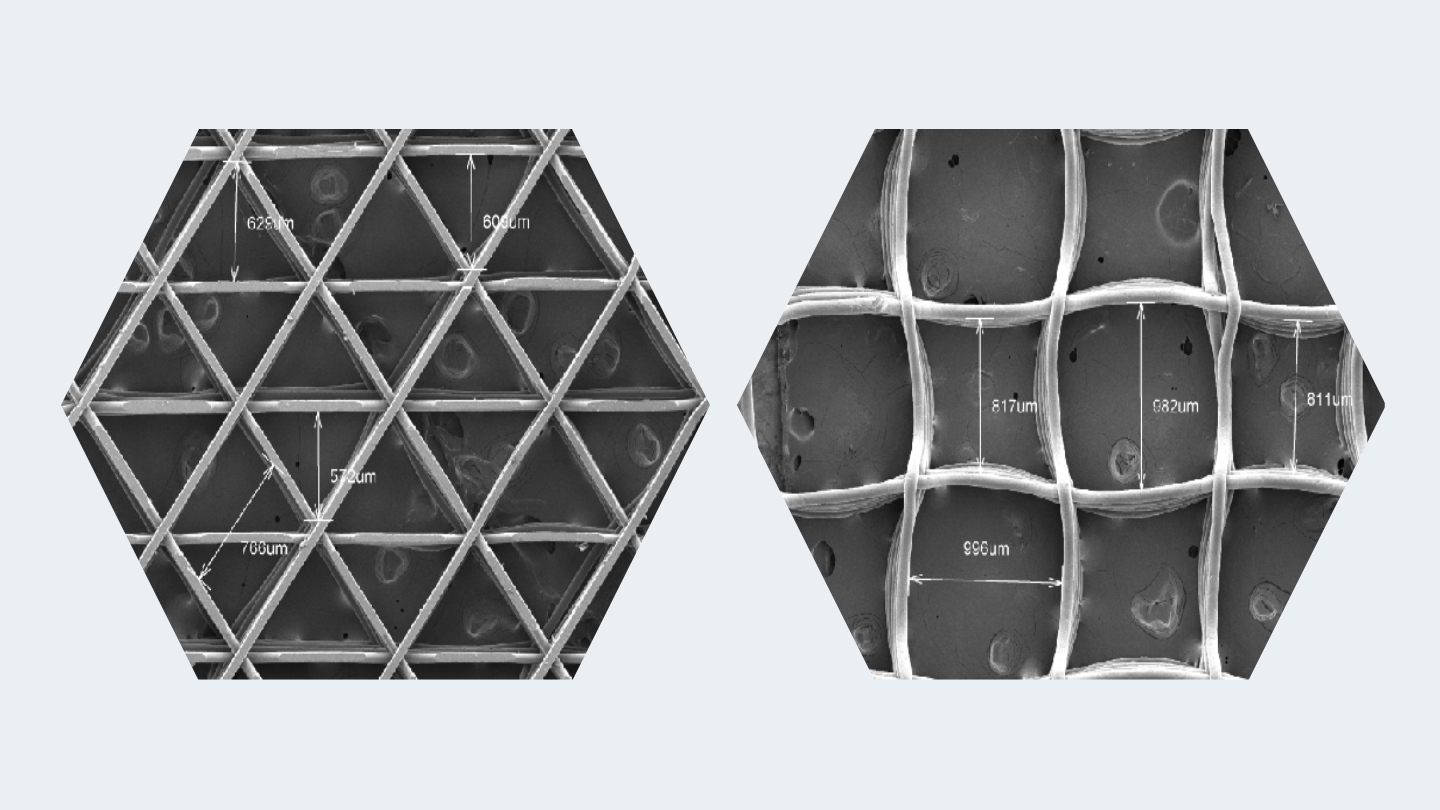

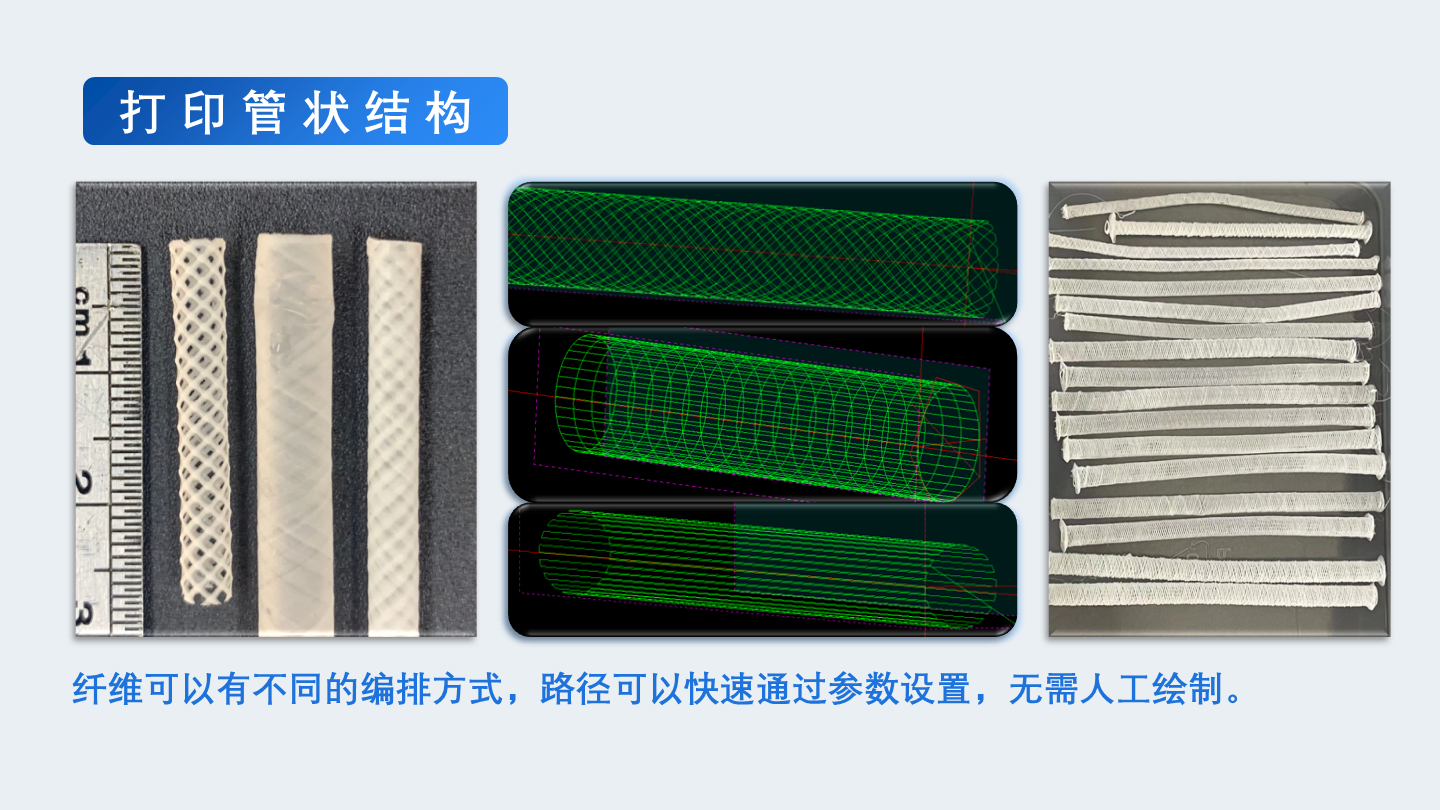

（2）如果打印网格材料（例如组织网格材料），则无需制作CAD，输入主要参数即可实现。

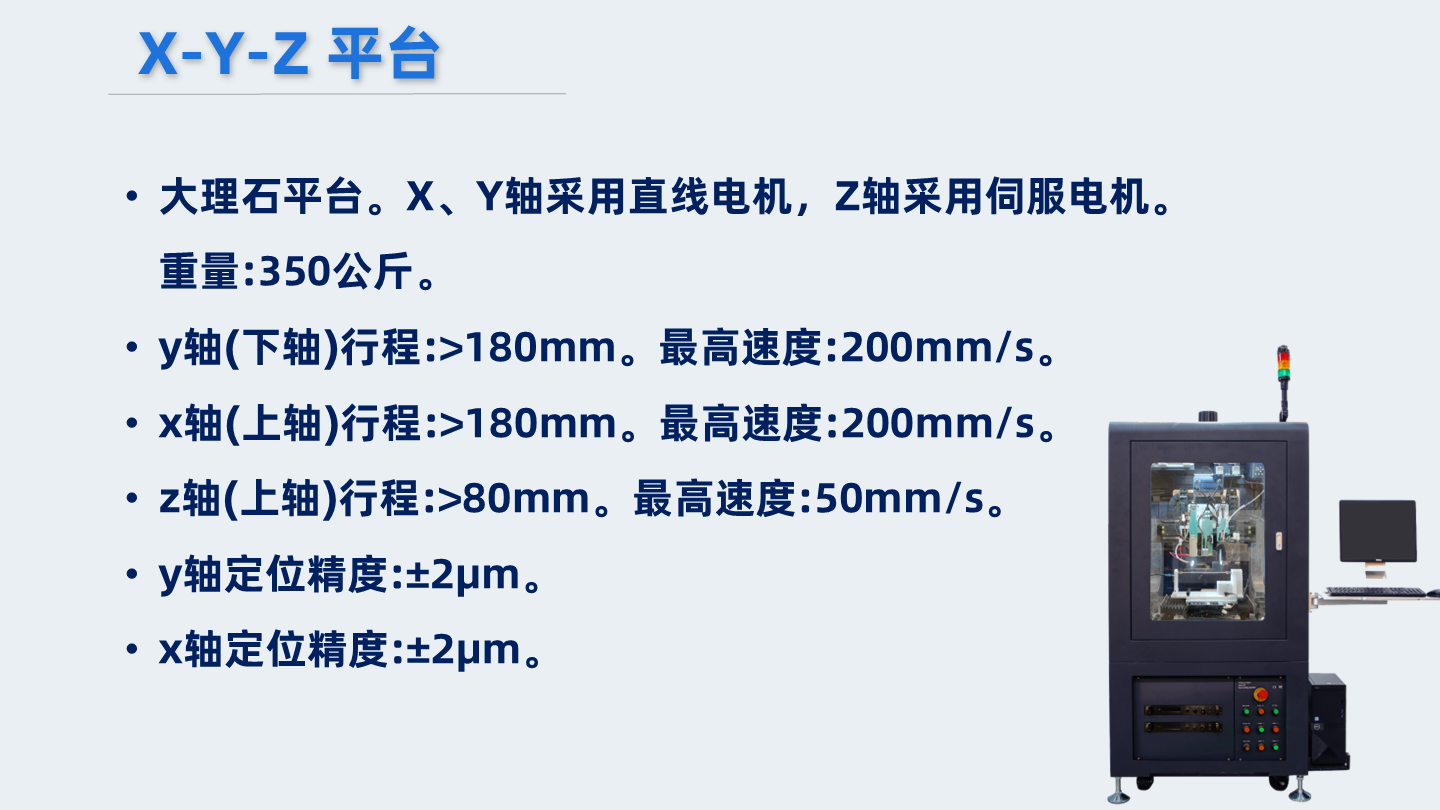

High-resolution X-Y-Z 3D moving stage for TL-Trinity-Pro

Marble stage + Gantry structure，X & Y: Linear actuator，Z: Servo Motor，Intelligent Motion control soft. Materials: Aluminum.  Weight: 350KG

项目

Y轴（下轴）

X轴(上轴）

Z轴

行程长度

200 mm

200mm

150mm

负载

/

5 KG

5 KG

编码器分辨率

0.1µm

0.1µm

0.1µm

最大加速

1 G

1 G

1 G

最大速度

200 mm/s

200 mm/s

20 mm/s

重复精度

±1µm

±1µm

±6µm

定位精度（补偿后）

±5µm

±5µm

±15µm

垂直直线度

±4µm

±4µm

±5µm

水平直线度

±4µm

±4µm

±5µm

材料

大理石00级

Al

Al

运动控制软件

全闭环运动控制卡+进口原版软件。
