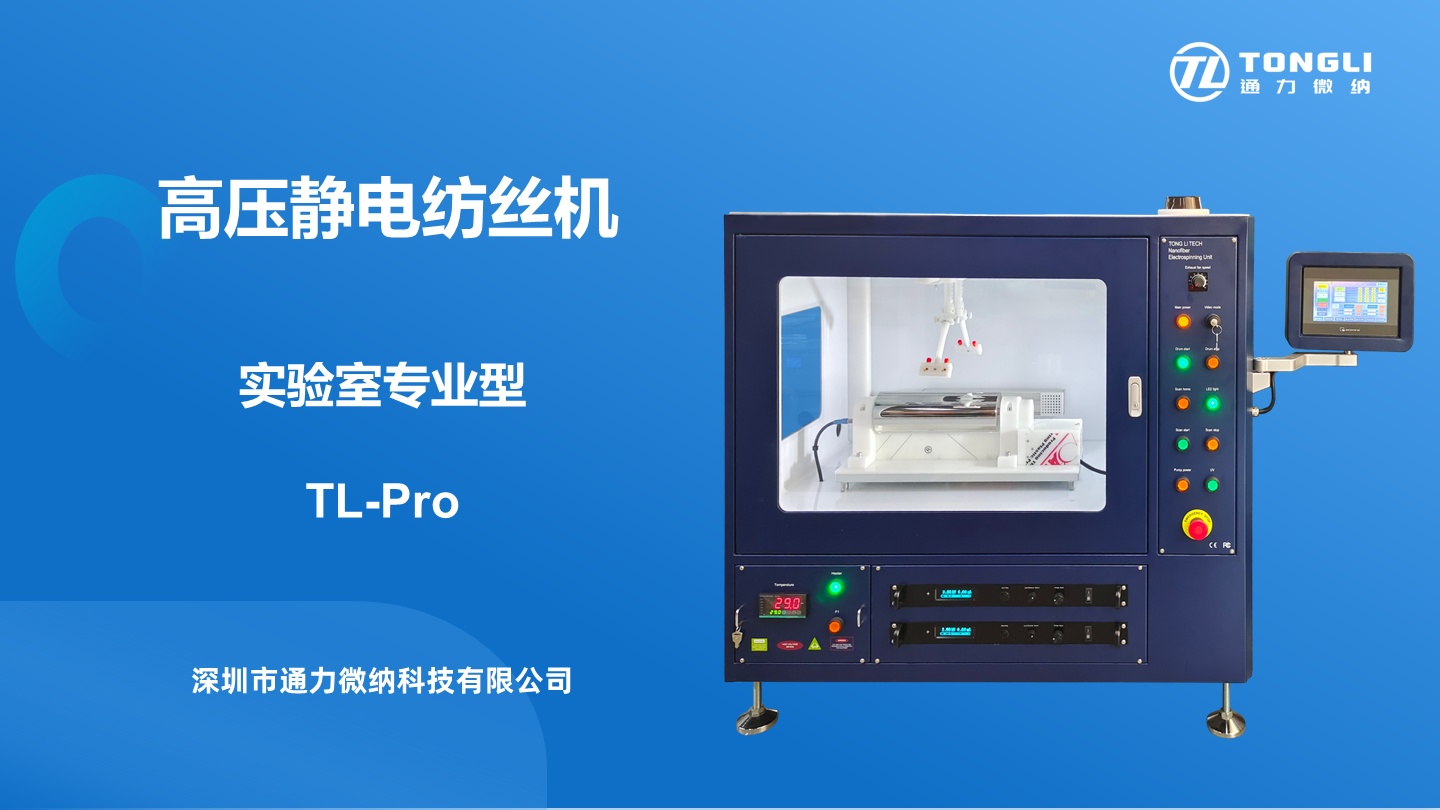

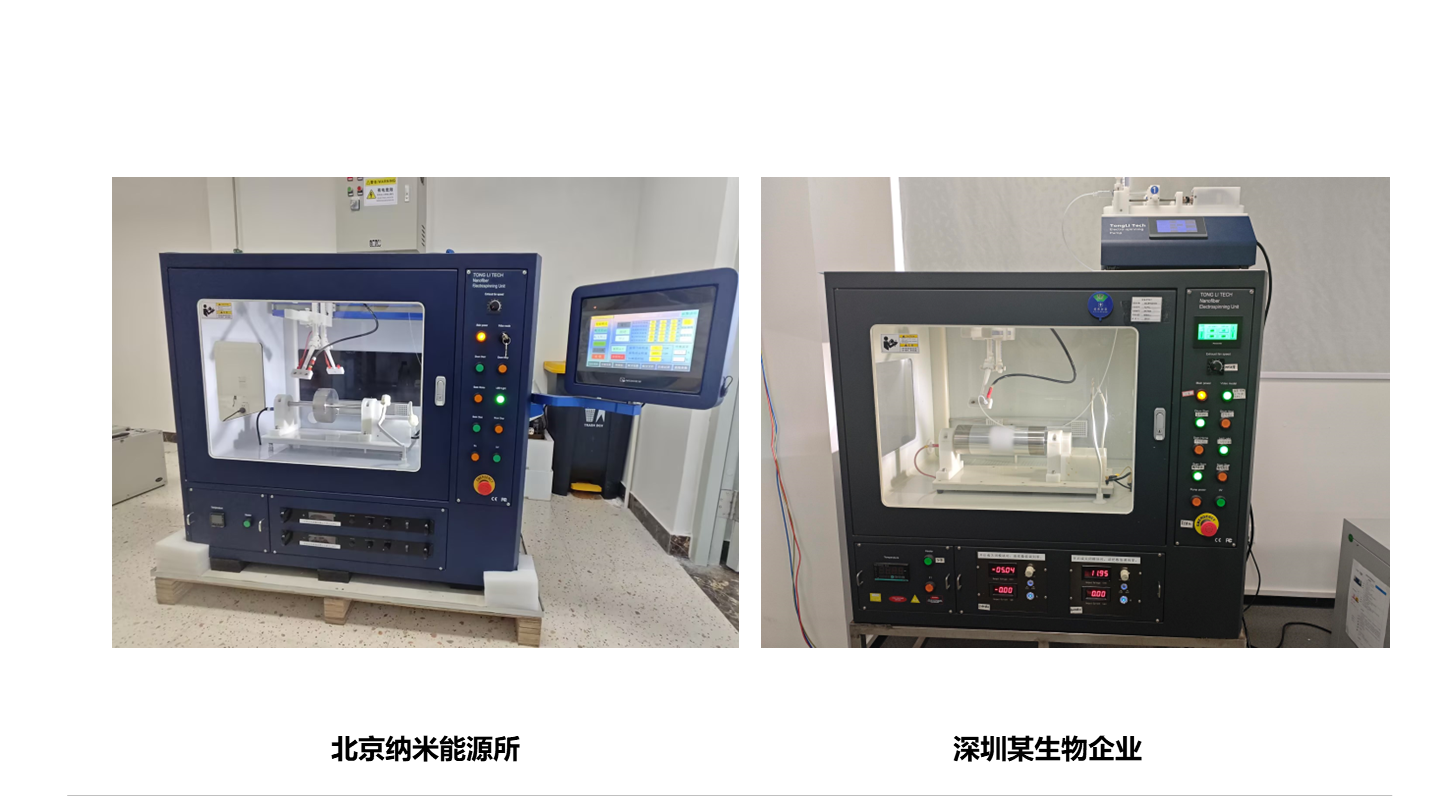

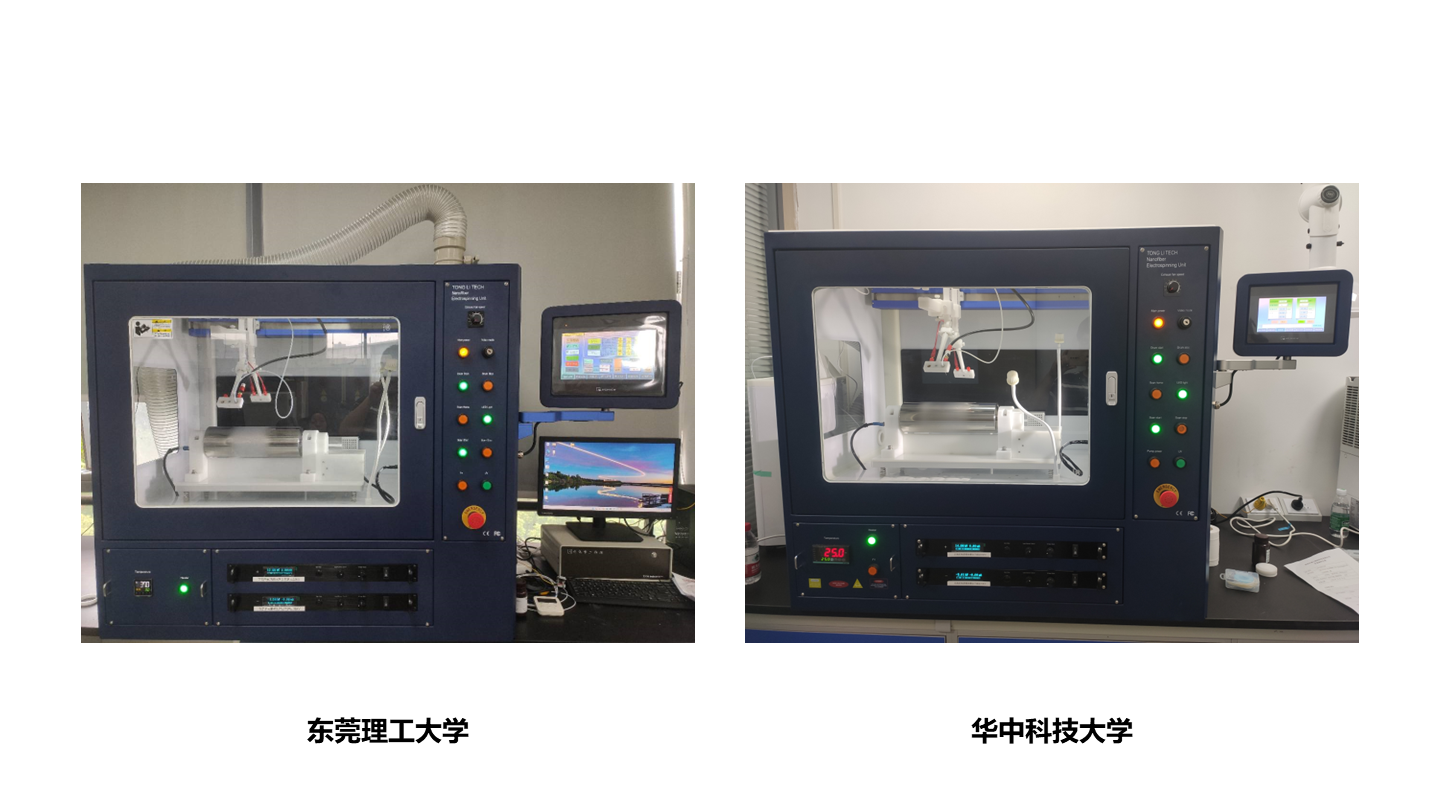

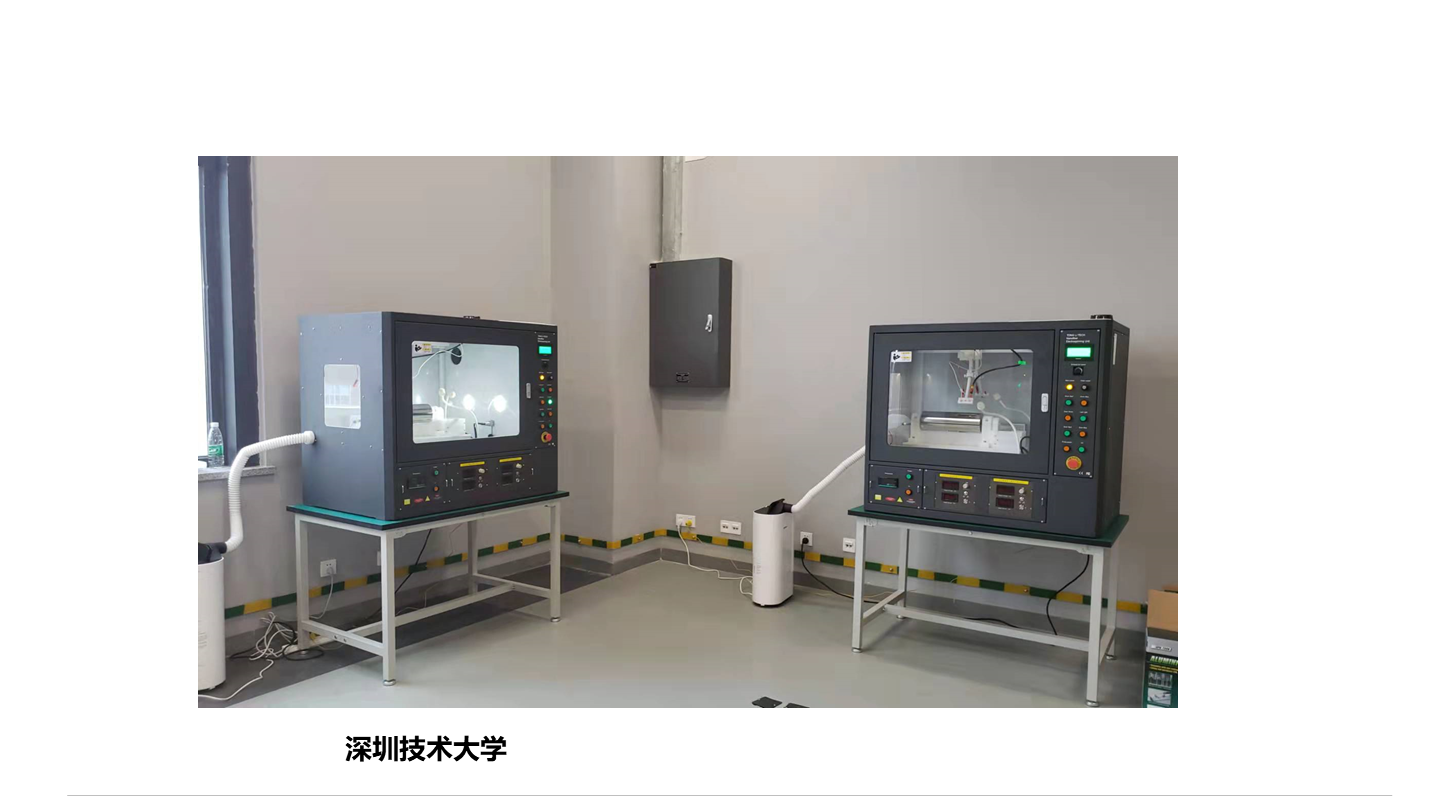

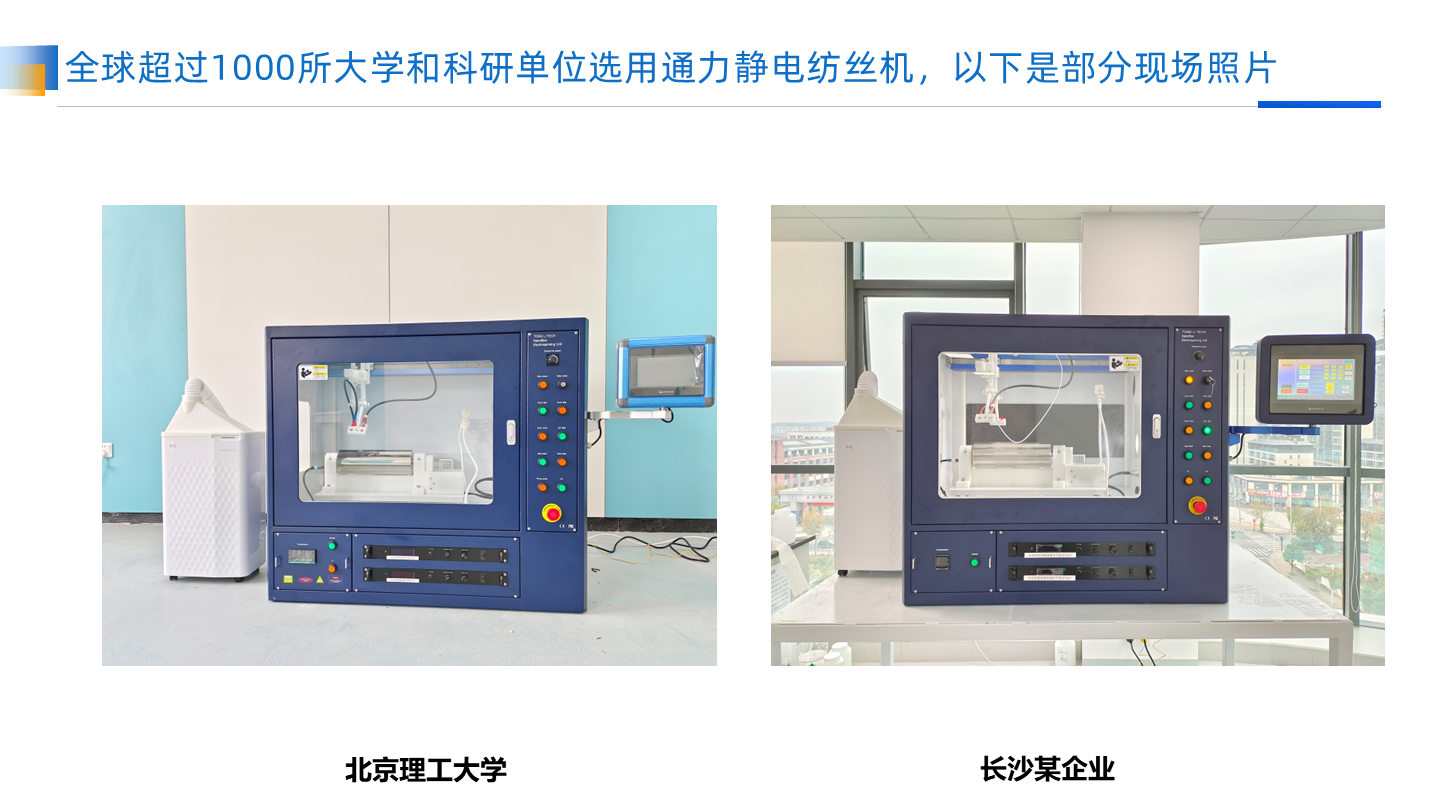

专业版静电纺丝机TL-Pro
专业版静电纺丝机TL-Pro 参数

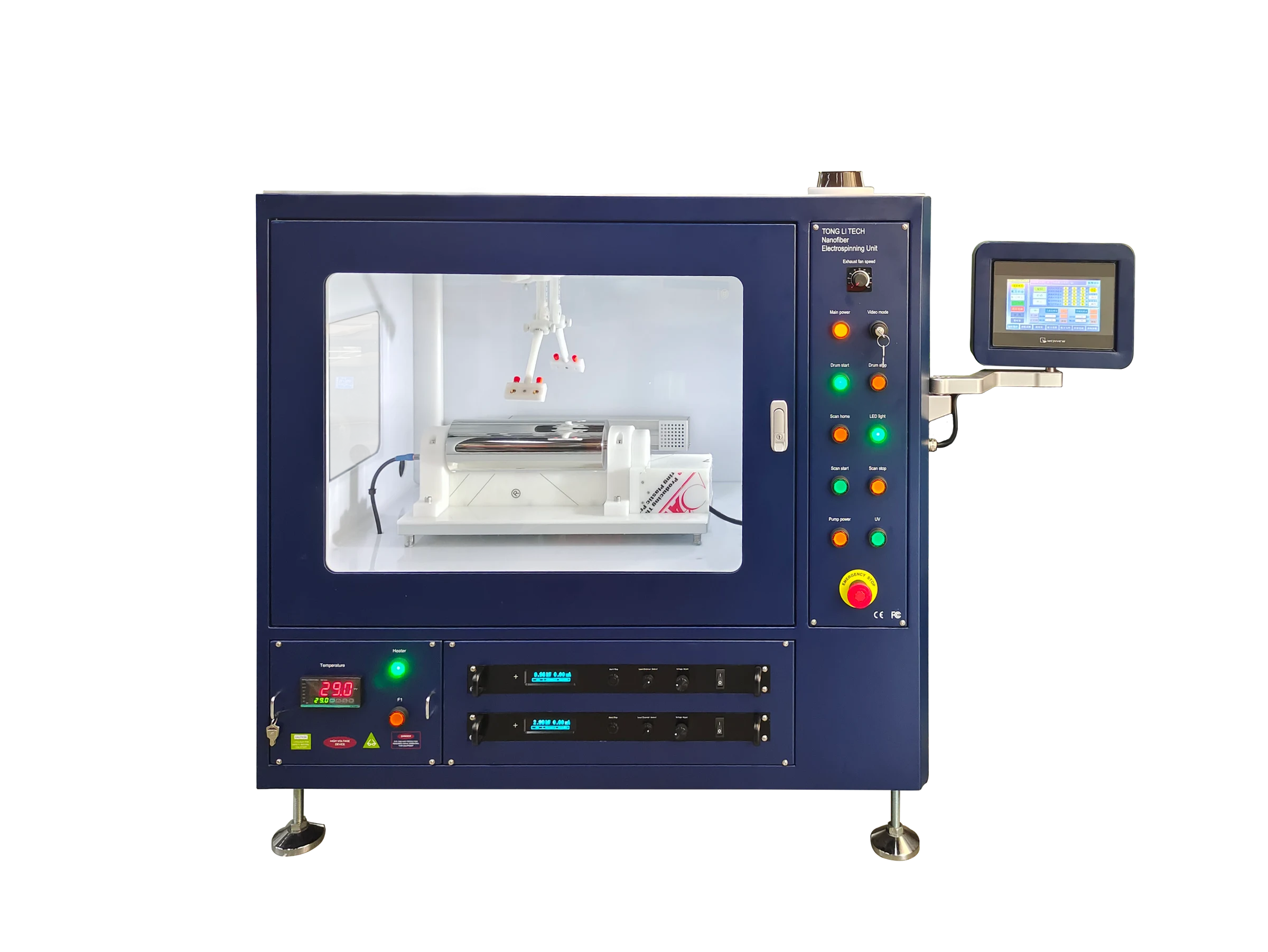

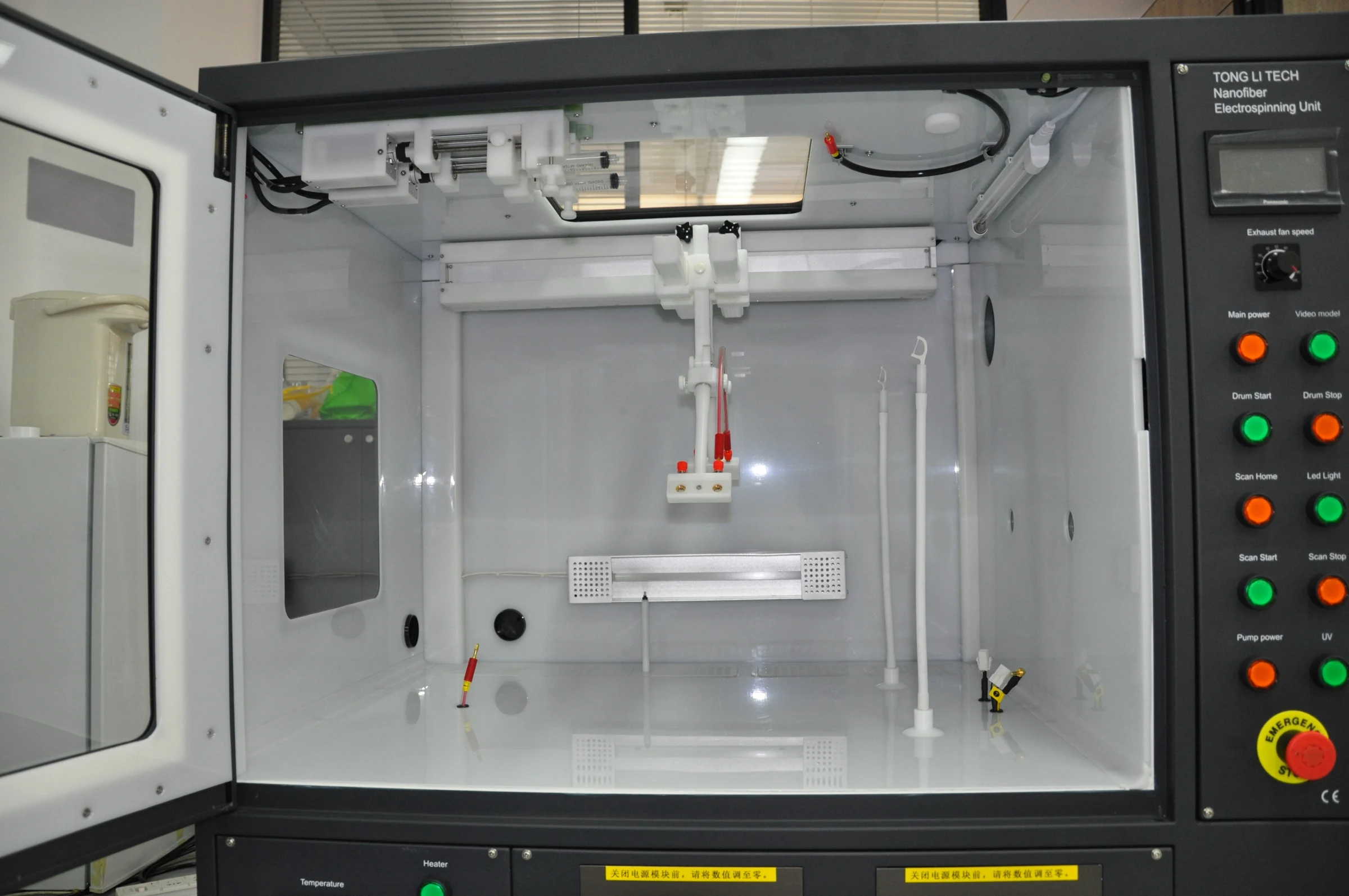

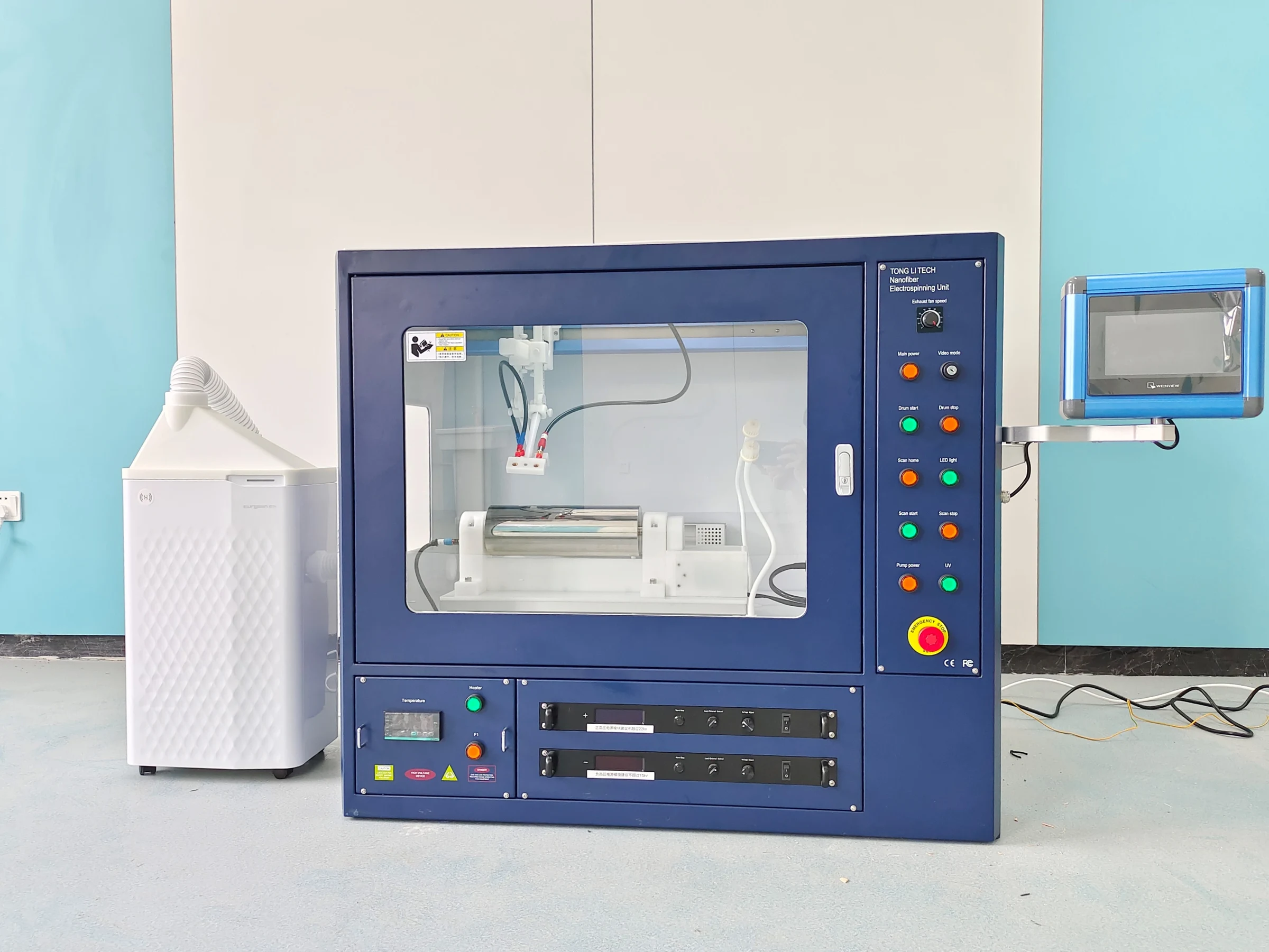

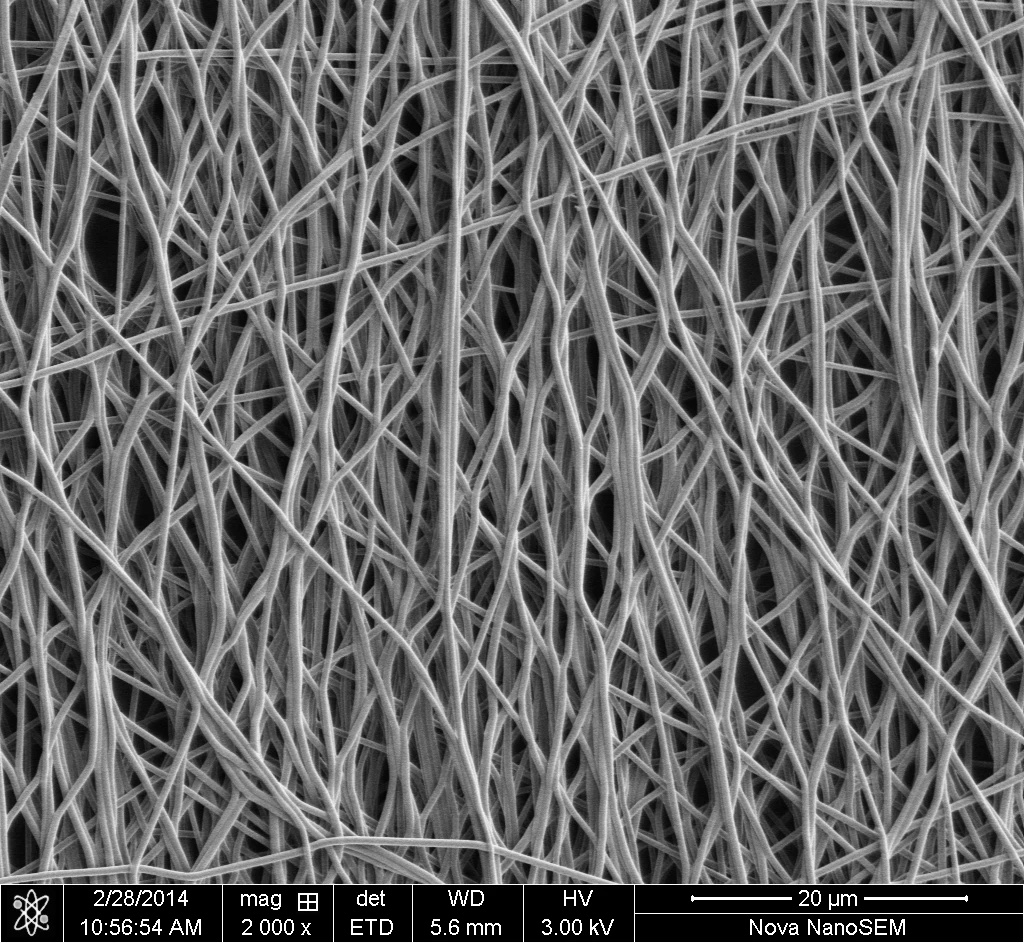

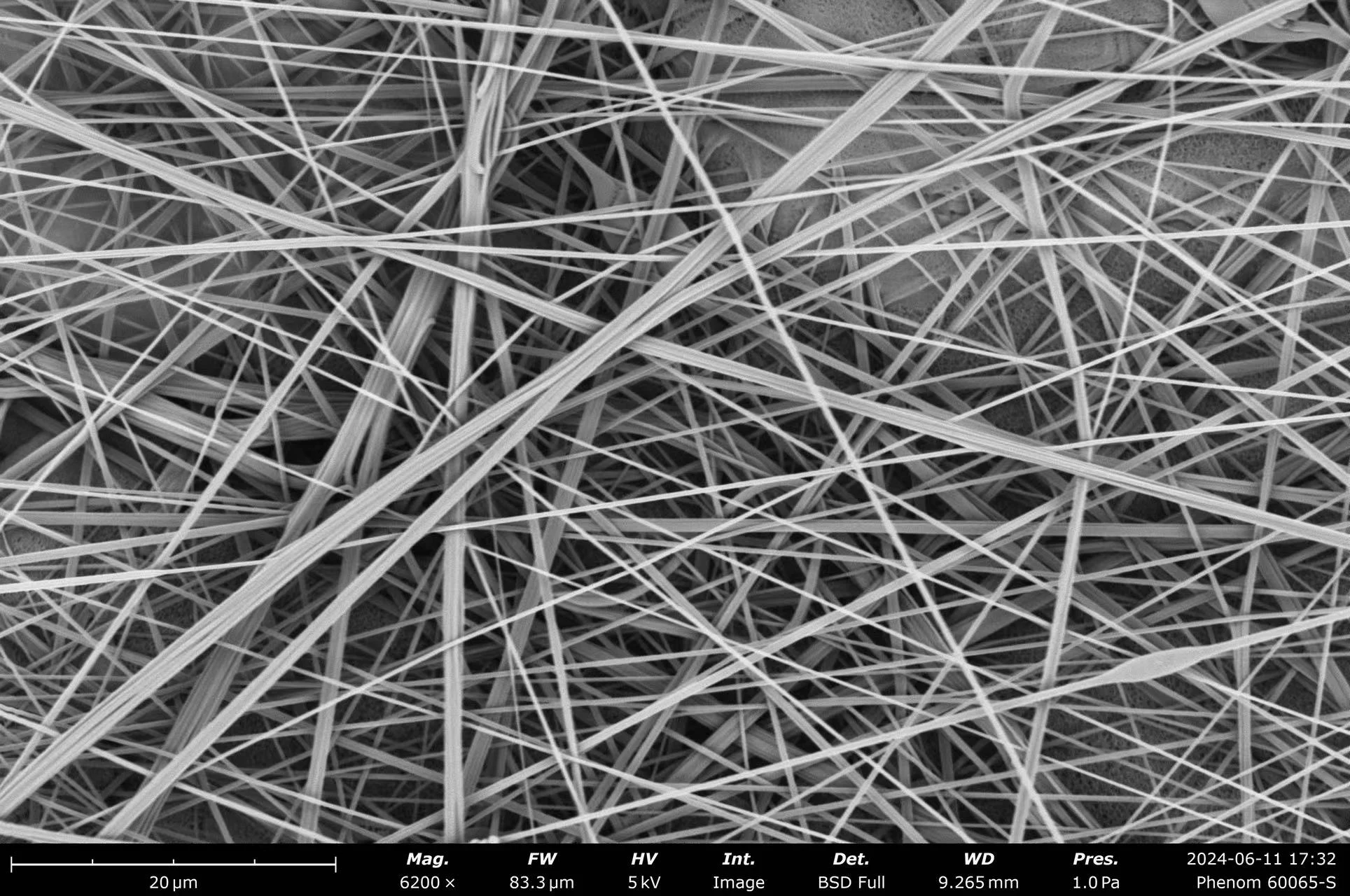

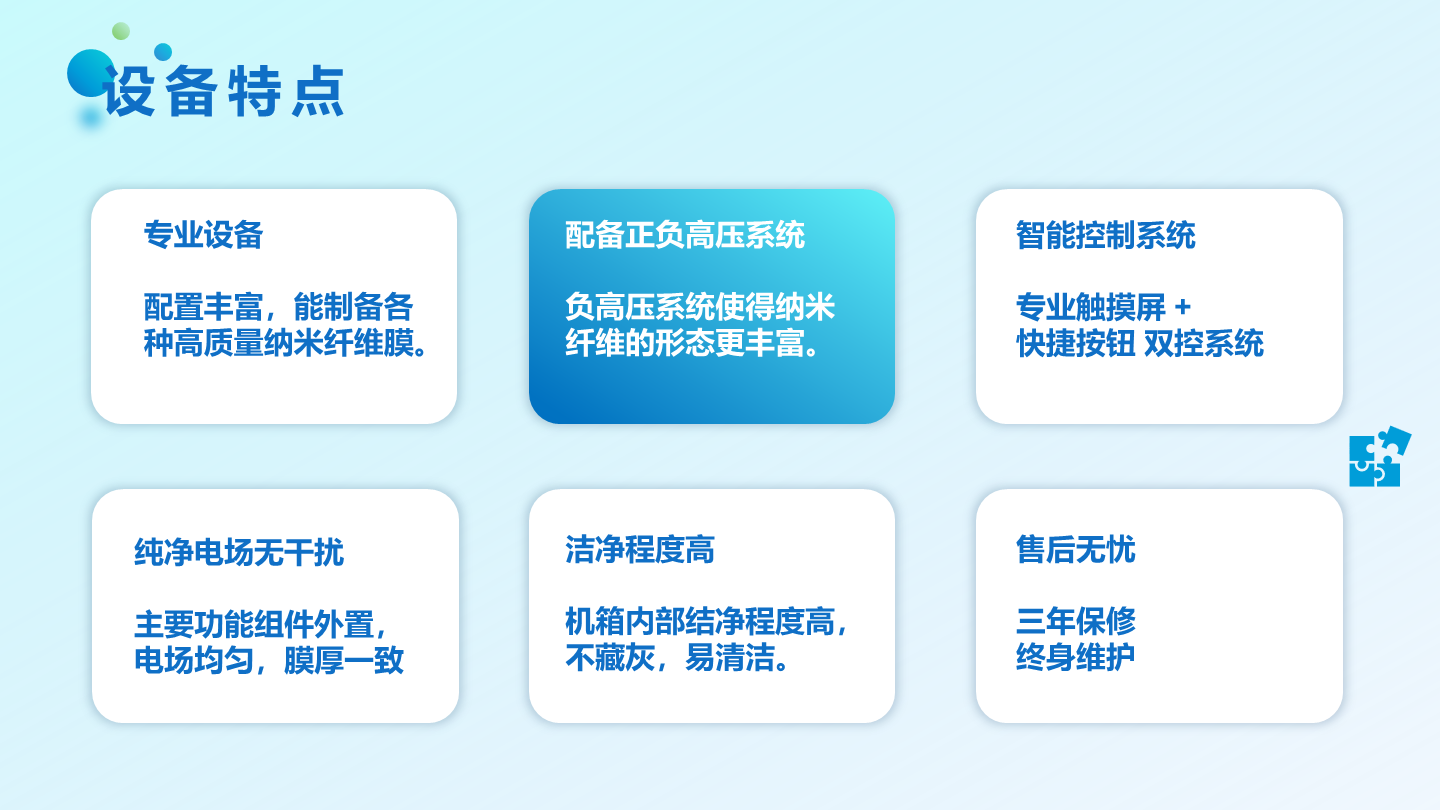

通力微纳高压静电纺丝机TL-Pro,搭载正负高压电源,并内置绝缘设计,既确保了纺丝箱的清洁,又保障了操作安全。其设计集成了单喷头、多喷头、同轴喷头和并肩喷头等多种喷头系统,以及平板、滚筒、笼状、超定向、细轴和碟状等各类收丝器。喷头与收丝器相互配合运动,同时具备独立控制的双通道微量泵,能够满足不同的实验需求。此外,TL-Pro还提供三十余种升级配件,可根据不同的应用方向进行自由组合。这一多功能系统能够制备多种形态的纳米纤维,其产出的纤维膜均匀且厚度可调,保证了纳米纤维膜制备的高度重复性。

uploads/image/20241211/1733906263.jpguploads/image/20241211/1733914218.jpguploads/image/20241211/1733909068.jpguploads/image/20241211/1733910107.jpguploads/image/20241211/1733908604.jpguploads/image/20241211/1733910222.jpguploads/image/20241211/1733907848.jpguploads/image/20241211/1733910121.jpguploads/image/20241211/1733910722.jpguploads/image/20241211/1733909210.jpguploads/image/20241211/1733916122.jpguploads/image/20241211/1733910125.jpguploads/image/20241211/1733906571.jpguploads/image/20241211/1733907072.jpguploads/image/20241211/1733909806.jpguploads/image/20241211/1733908495.jpguploads/image/20241211/1733906647.jpguploads/image/20241211/1733912296.jpguploads/image/20241211/1733910084.jpguploads/image/20241211/1733910117.jpguploads/image/20241211/1733910106.jpguploads/image/20241211/1733906735.jpguploads/image/20241211/1733915001.jpguploads/image/20241211/1733910858.jpguploads/image/20241211/1733911133.jpguploads/image/20241211/1733913390.jpguploads/image/20241211/1733908759.jpguploads/image/20241211/1733914499.jpguploads/image/20241211/1733912331.jpguploads/image/20241211/1733908802.jpg


针对不同的应用领域,该设备可增加30余种可选配件,满足丰富的实验需求。

    • 项目

      TL-Pro 配置详情

      电源

      220V, 380V, 频率:50/60Hz

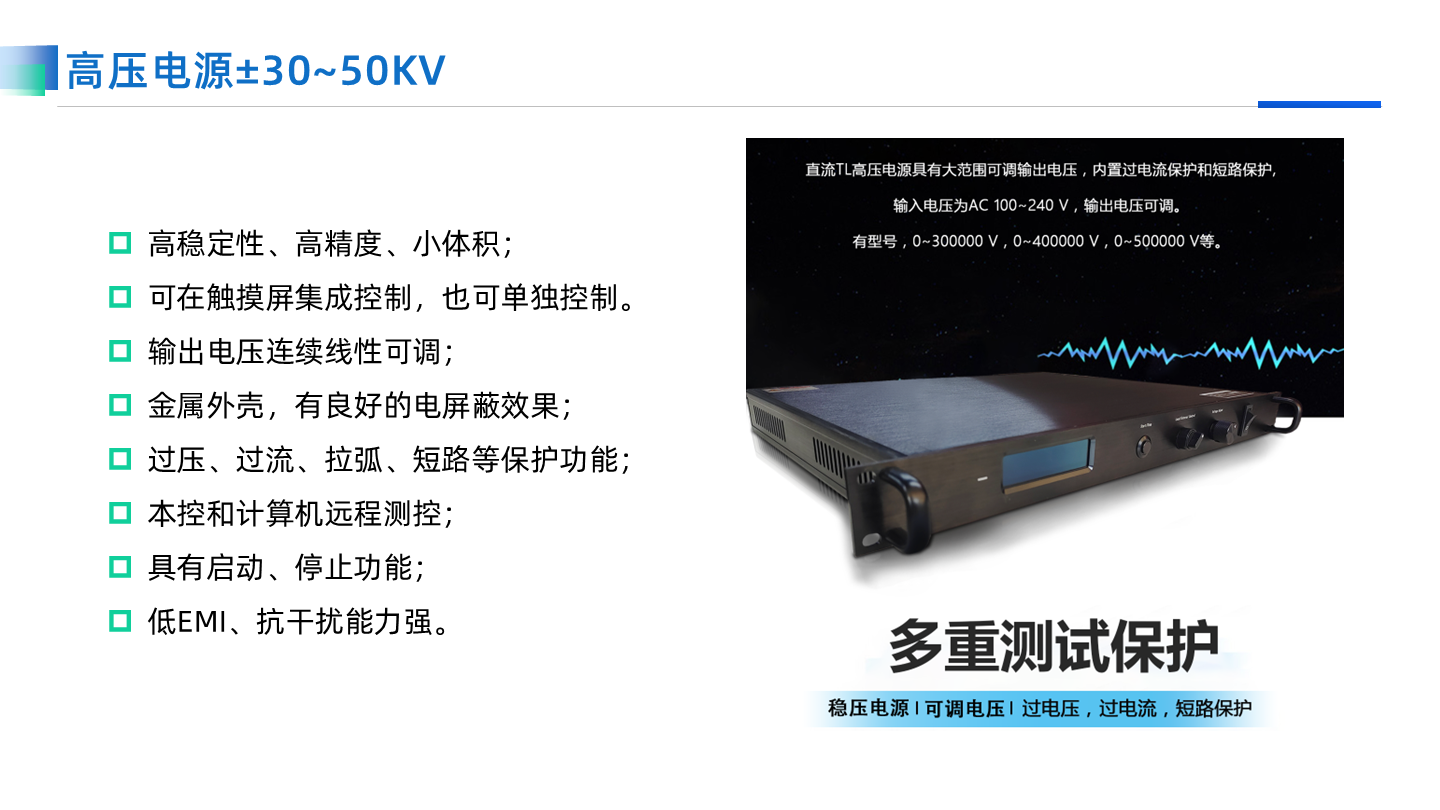

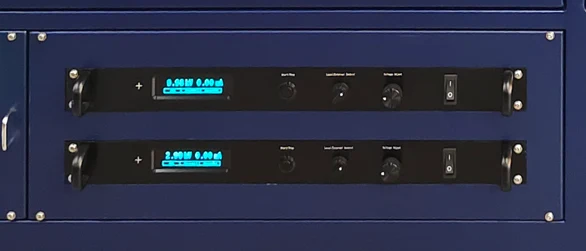

      高压电源

      专门为高压静电纺丝设计的高压电源TL-HV,与纺丝机完美结合,高压输出稳定。其内部为模块化电路设计,使用安全,易于电源的维护,操作灵活方便,能够长期稳定工作,可靠性高,且抗干扰性能强,转换效率高,输出电压连续可调,输出电压及电流的数字监测显示精度高等特点。同时还具有过压、短路保护和开机软启等功能。

      正高压:0-50KV, 数字显示; 负高压:0~ -20KV, 数字显示.

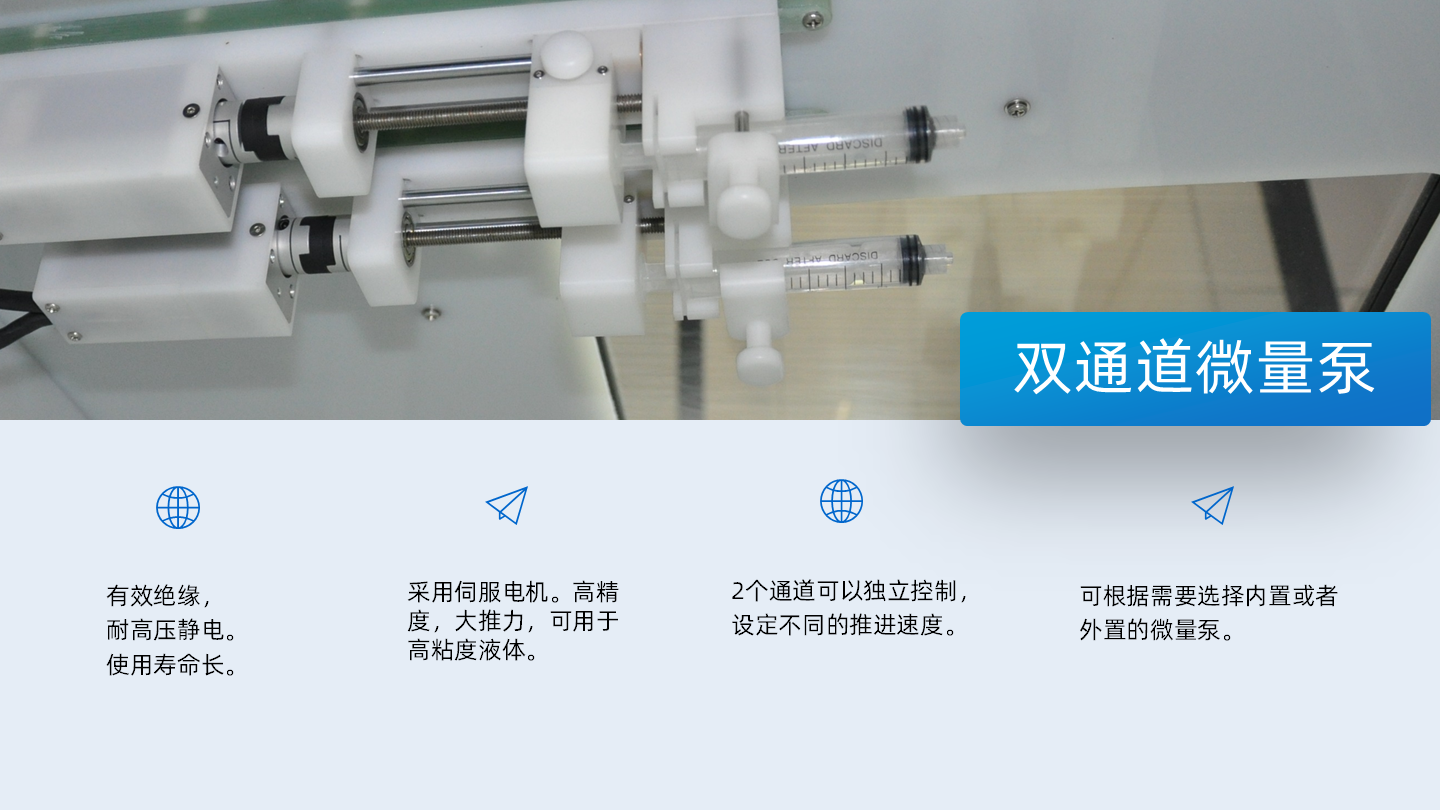

      双通道计量泵


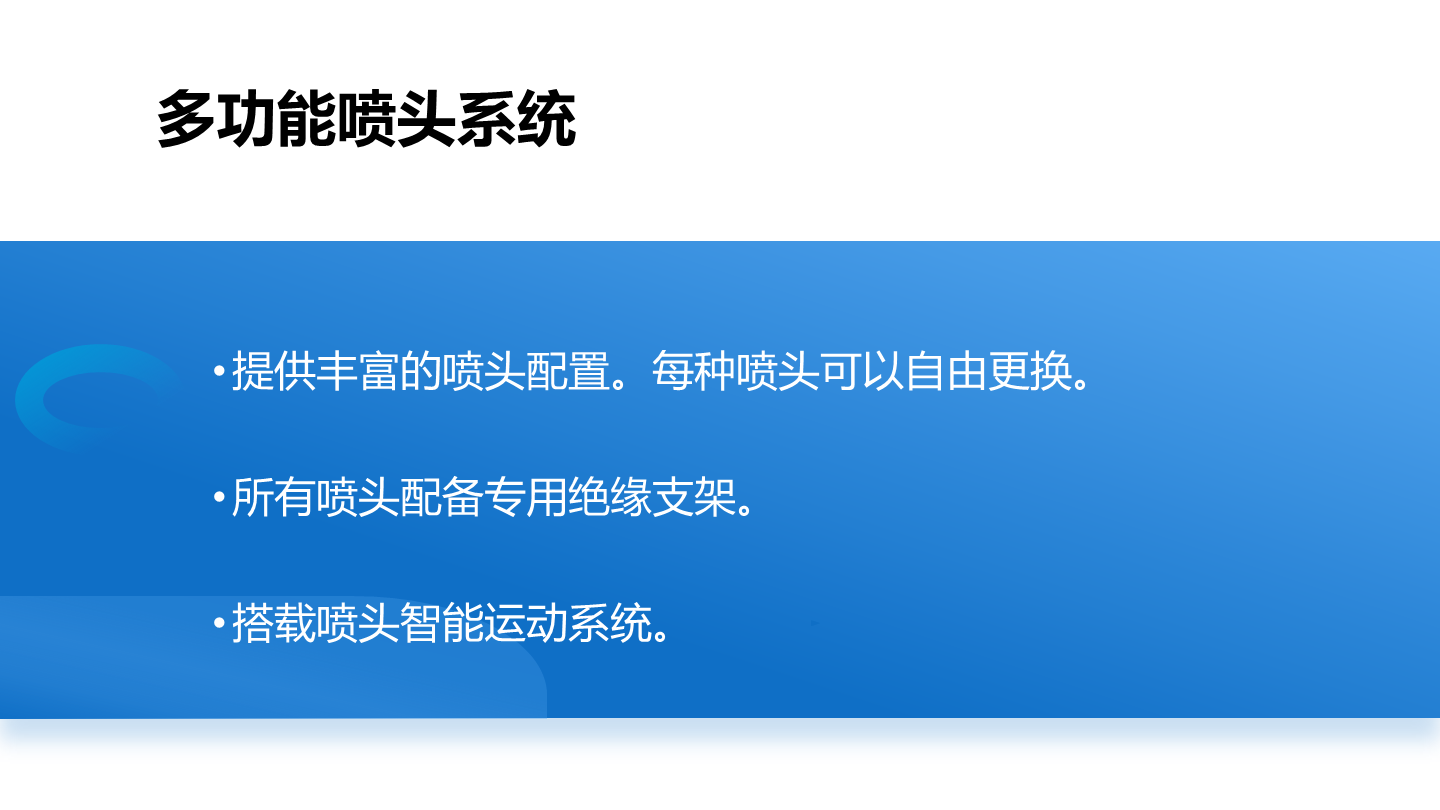

      喷头系统

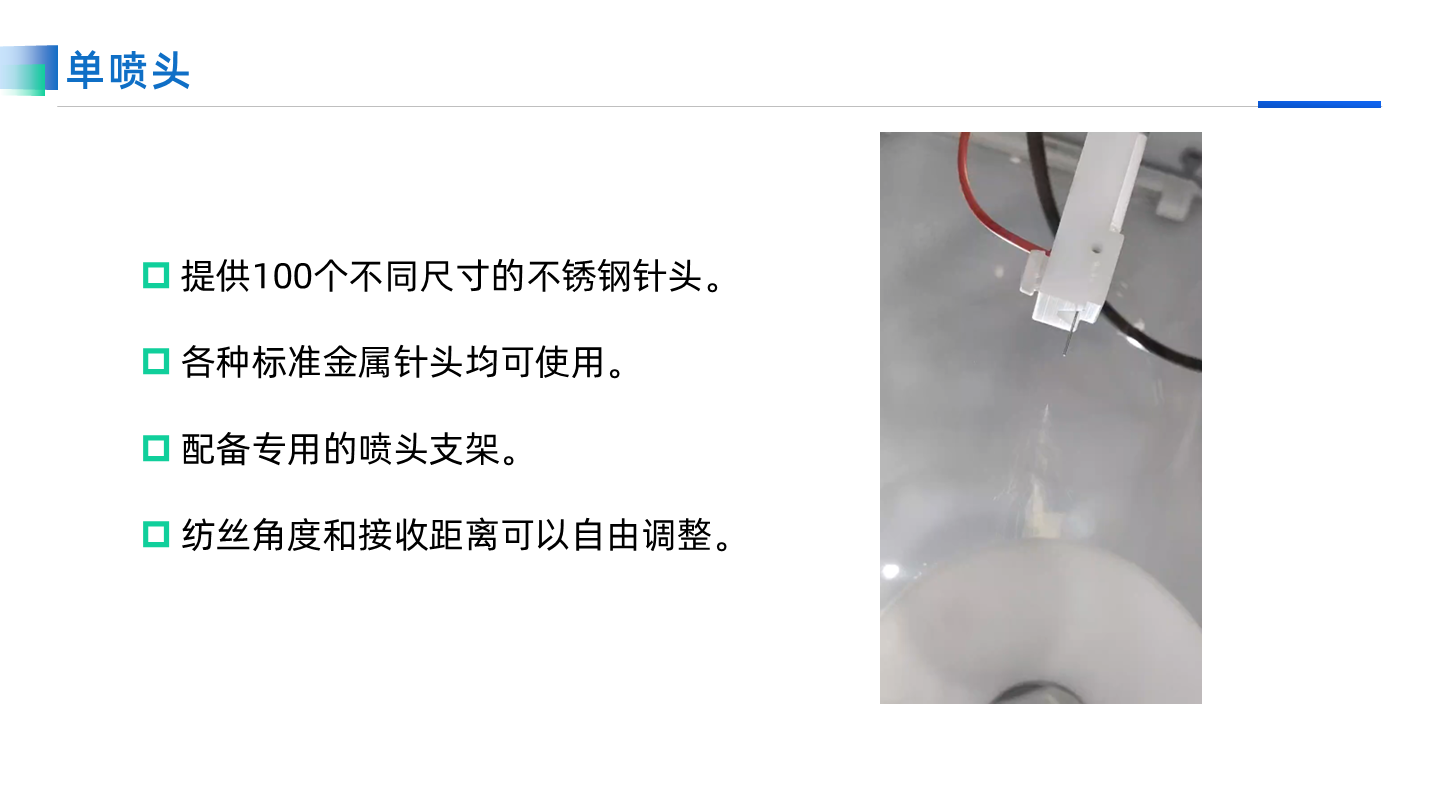

      单喷头

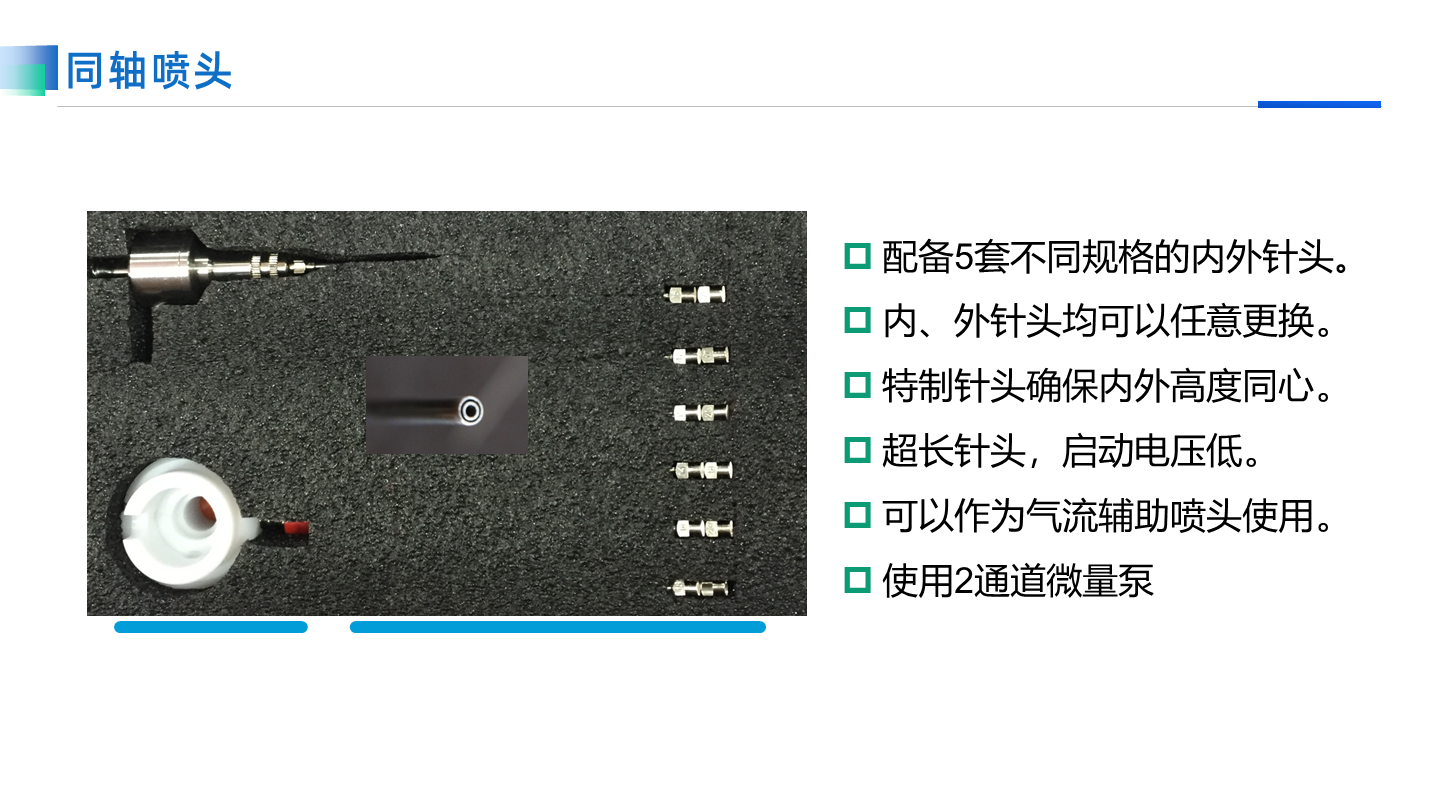

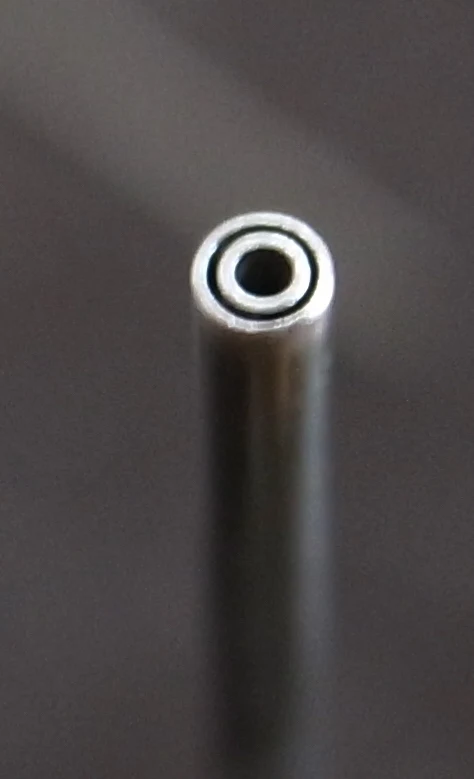

      同轴喷头

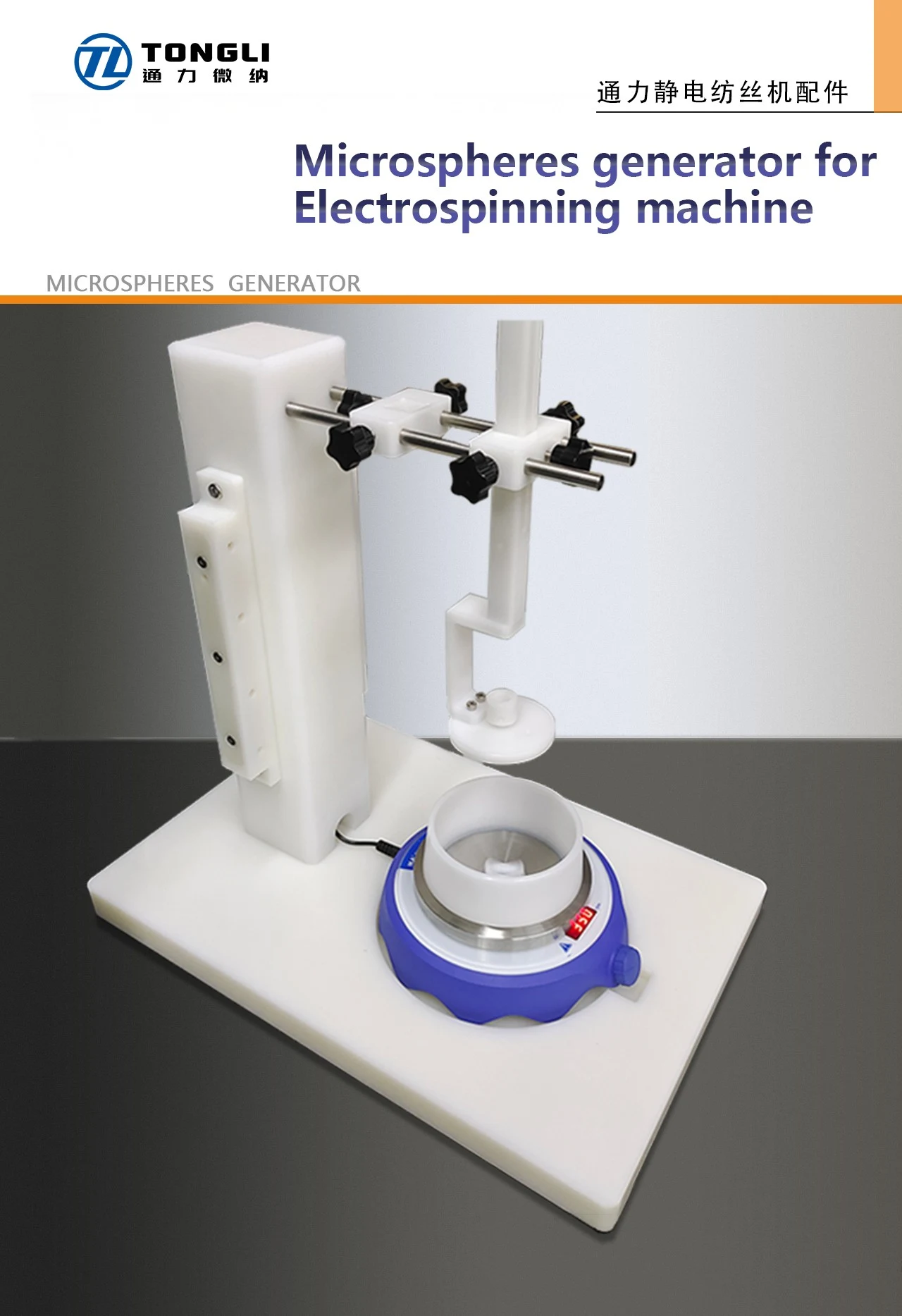

      微球专用喷头

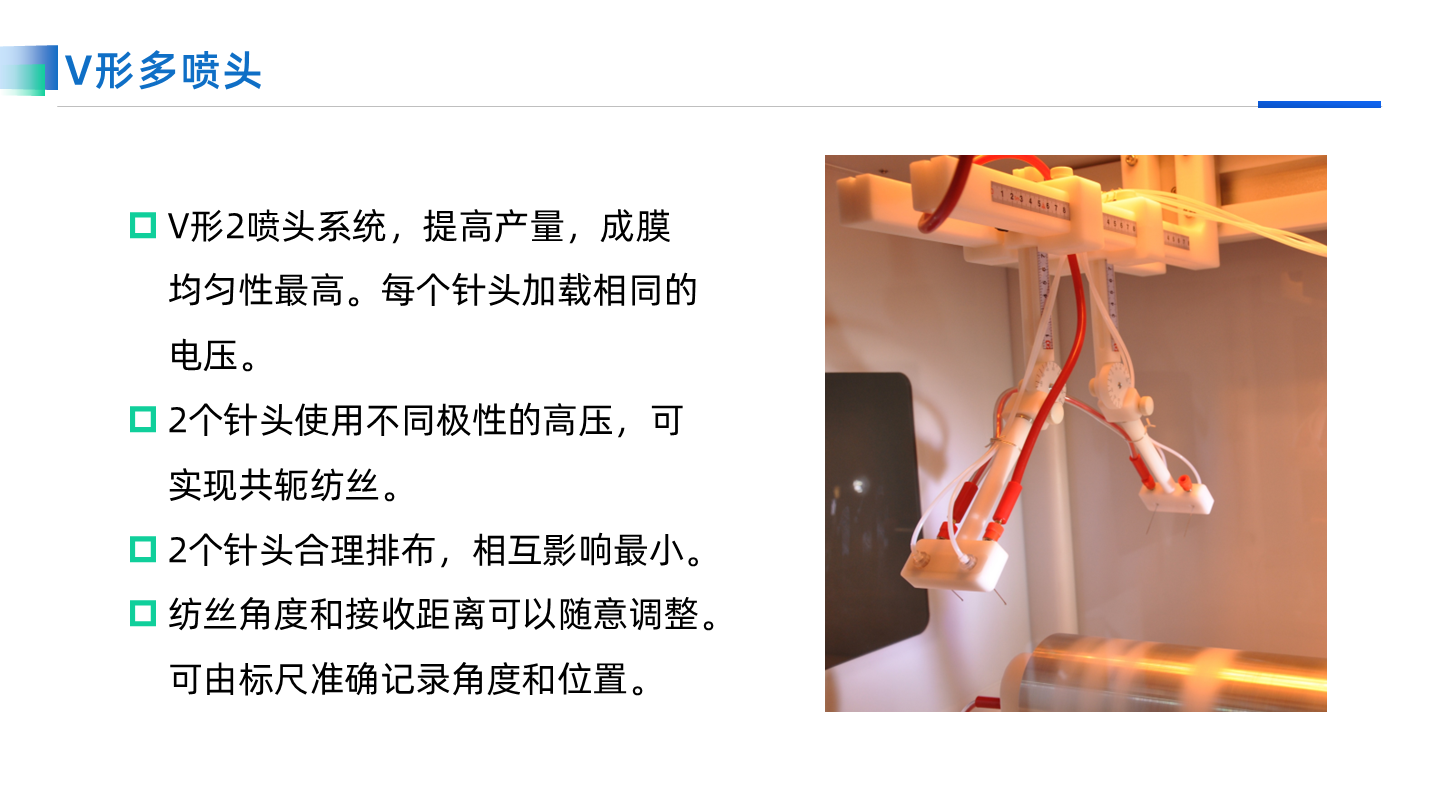

      V形喷头

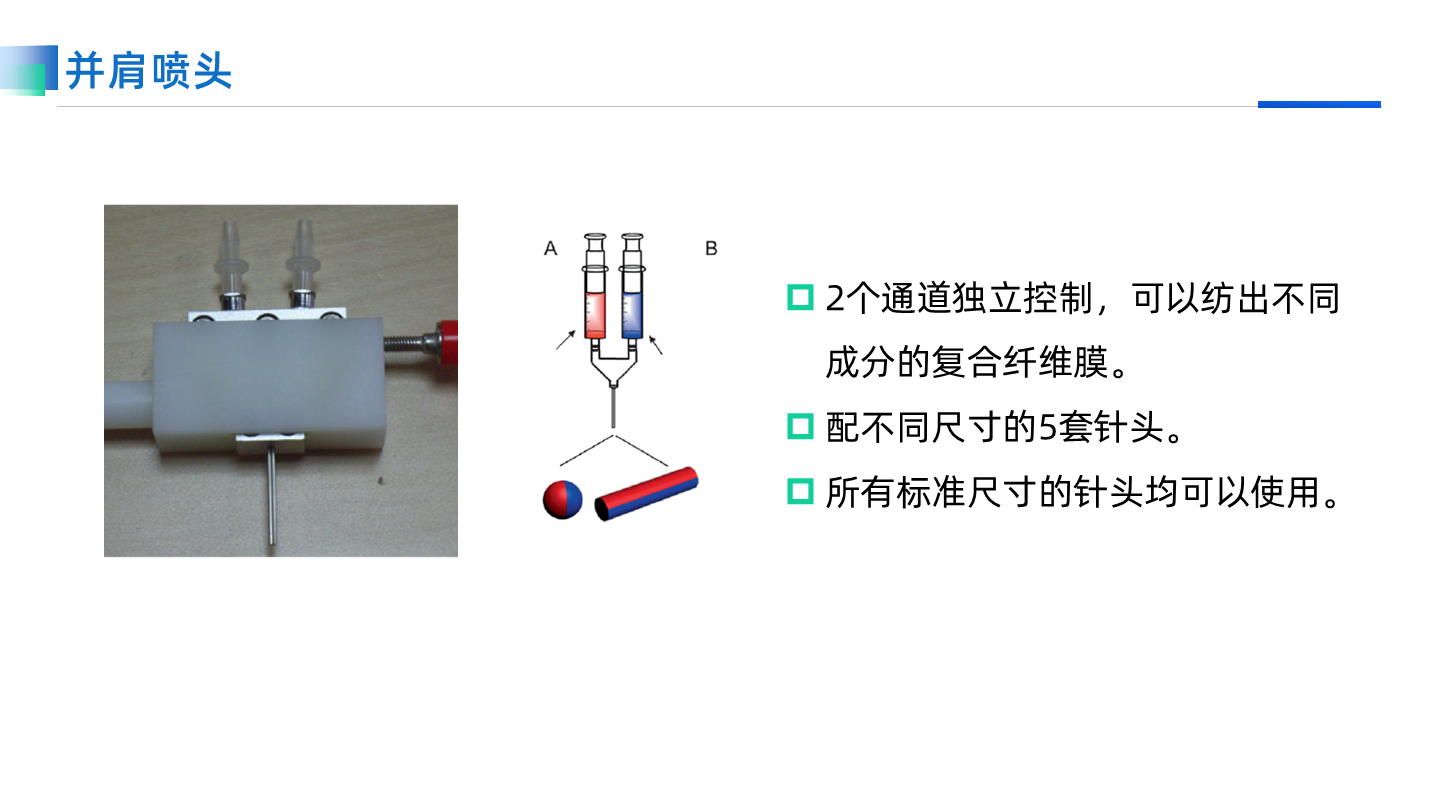

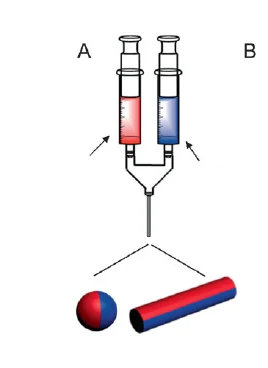

      并肩喷头

      两种不同的原料喷出混合纤维。喷头尺寸可以随意更换。配不同规格的5套针头组合。

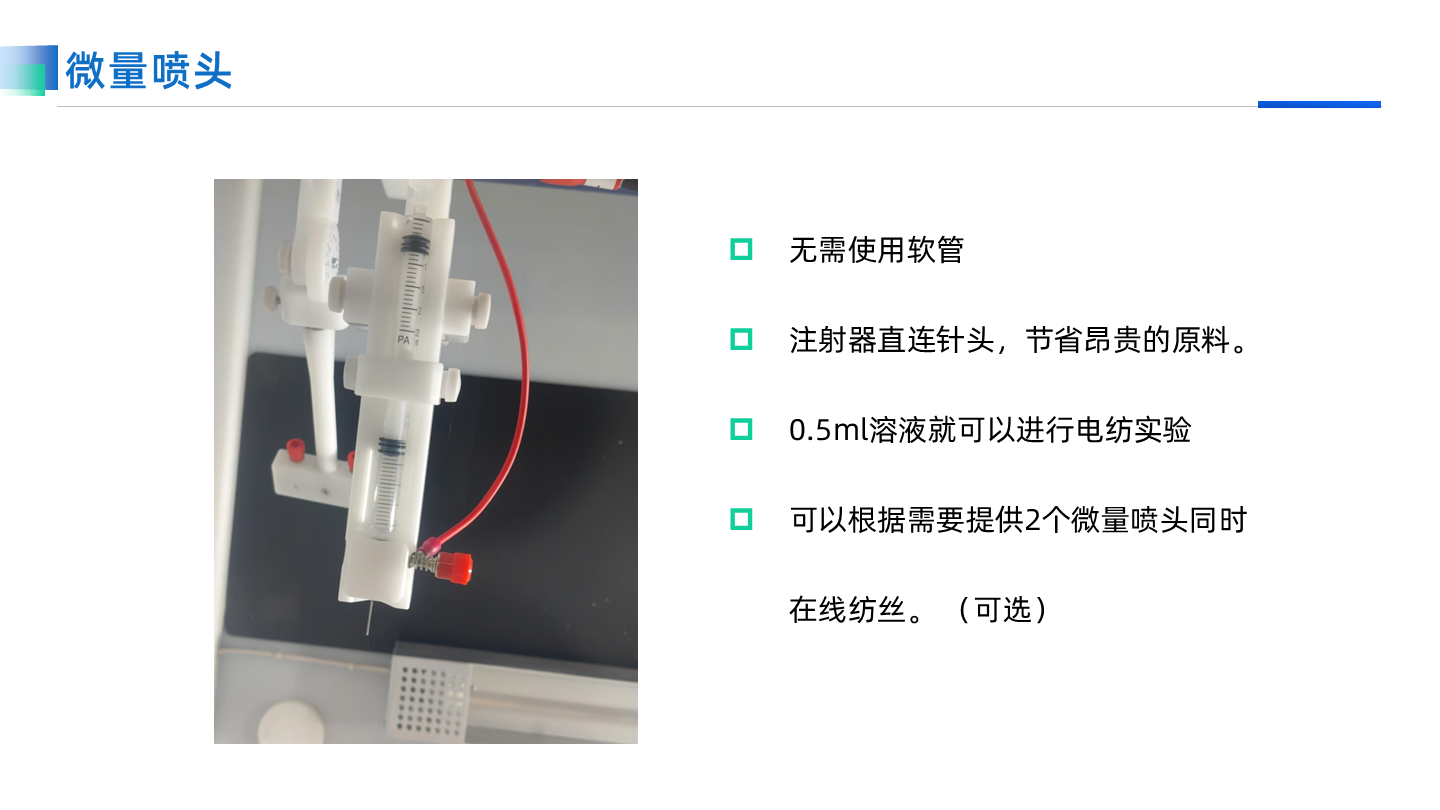

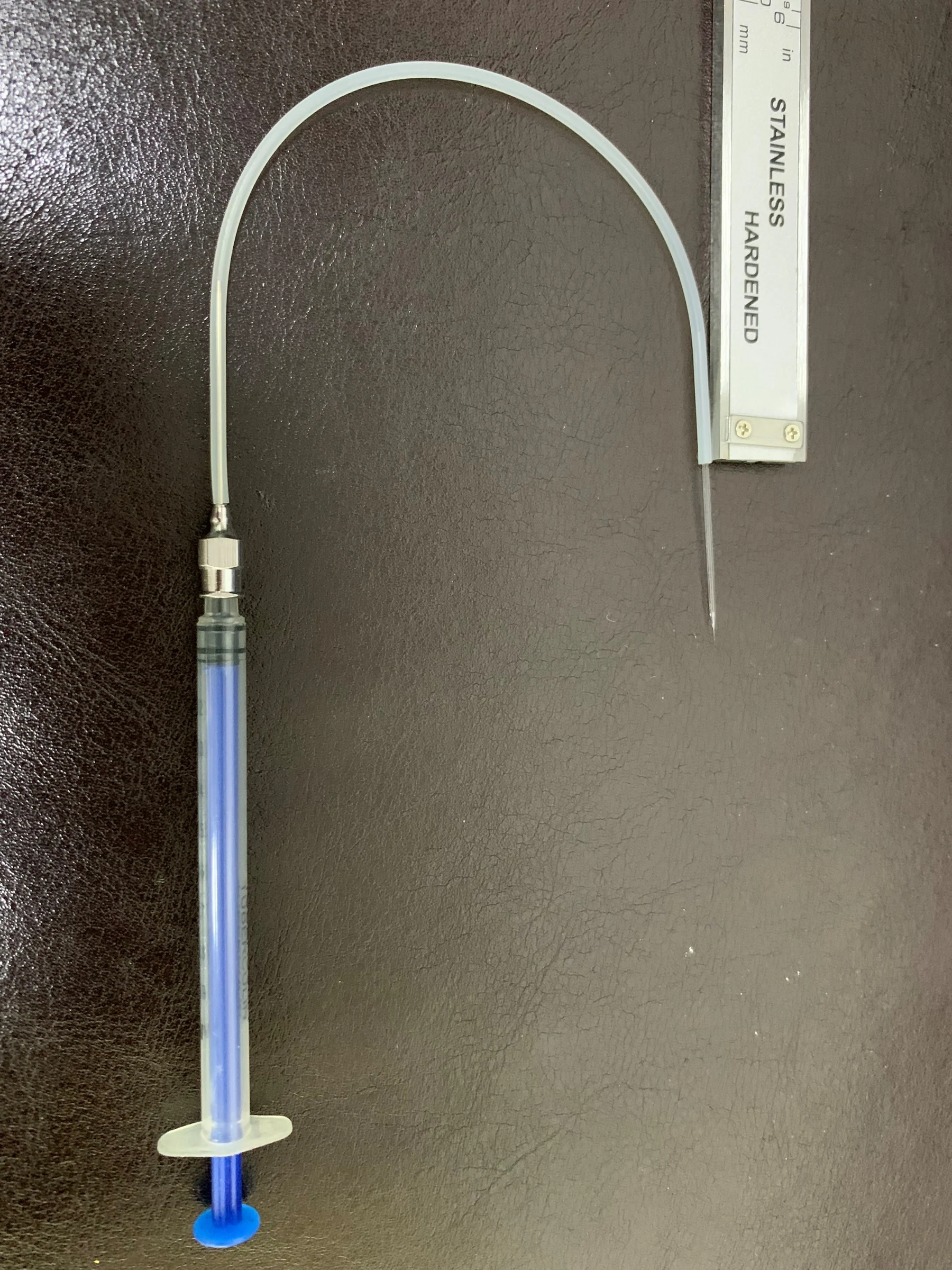

      微量喷头 tubeless

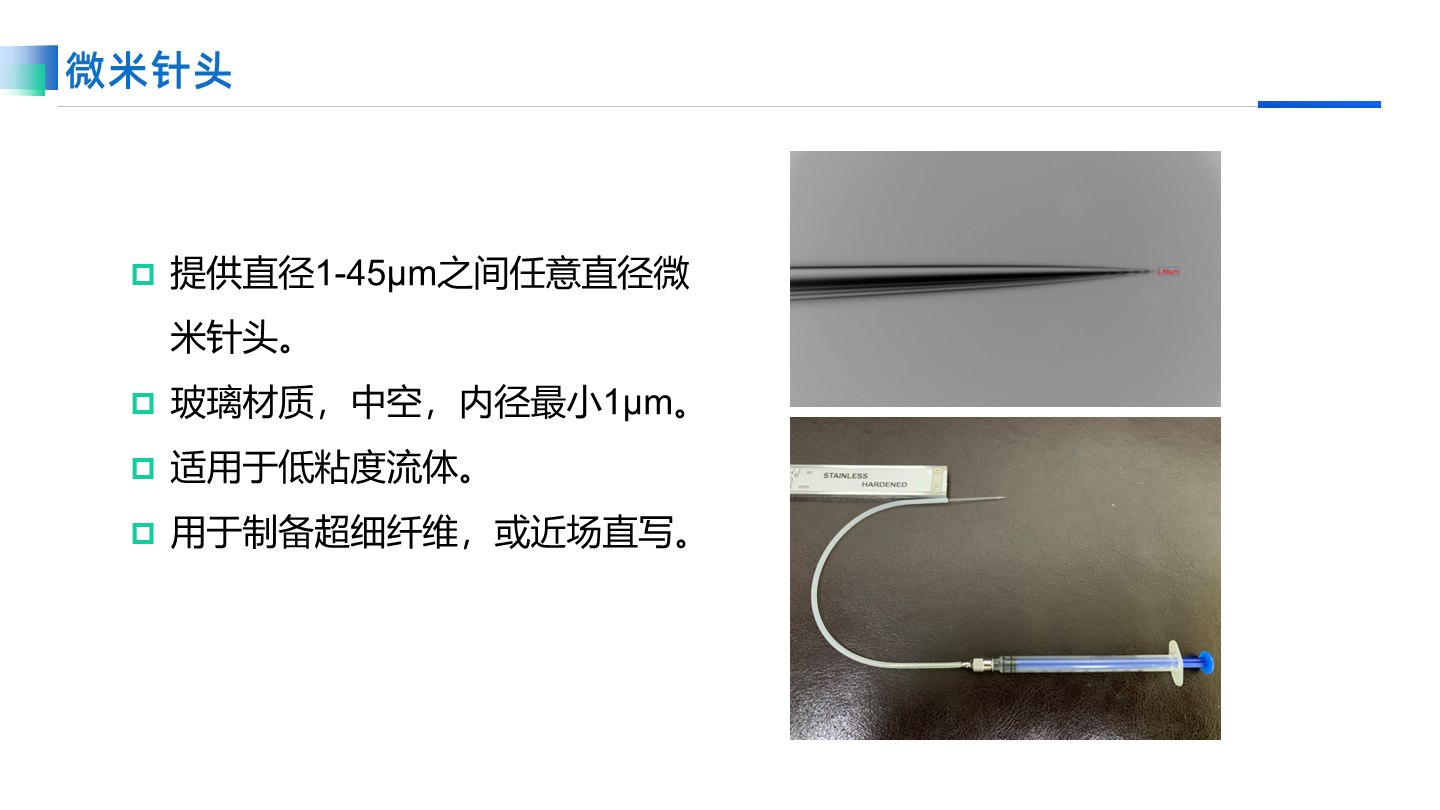

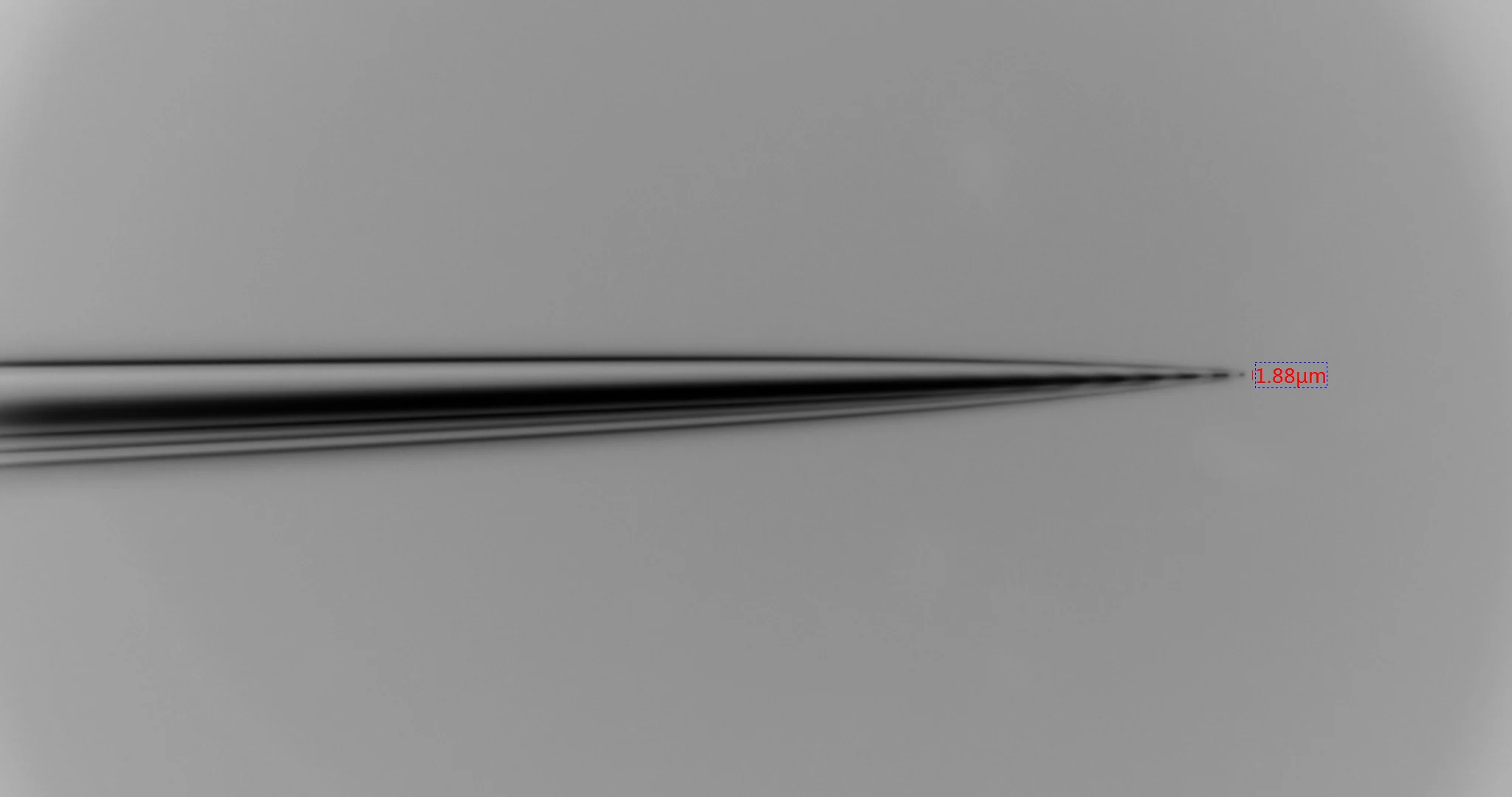

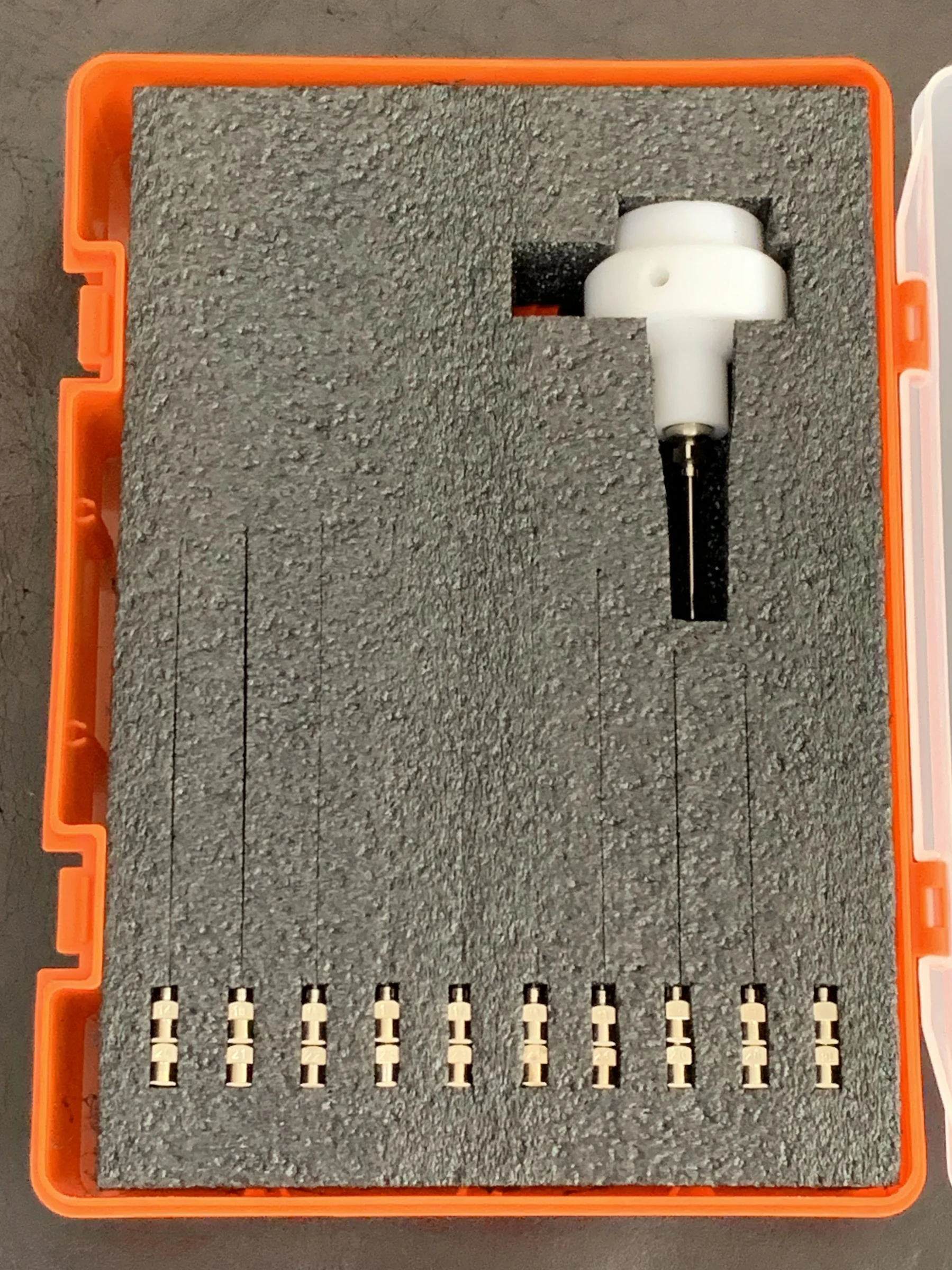

      微米针头

      针头直径1~45微米,任选5根。可纺100nm以下纳米纤维。

      喷头移动装置

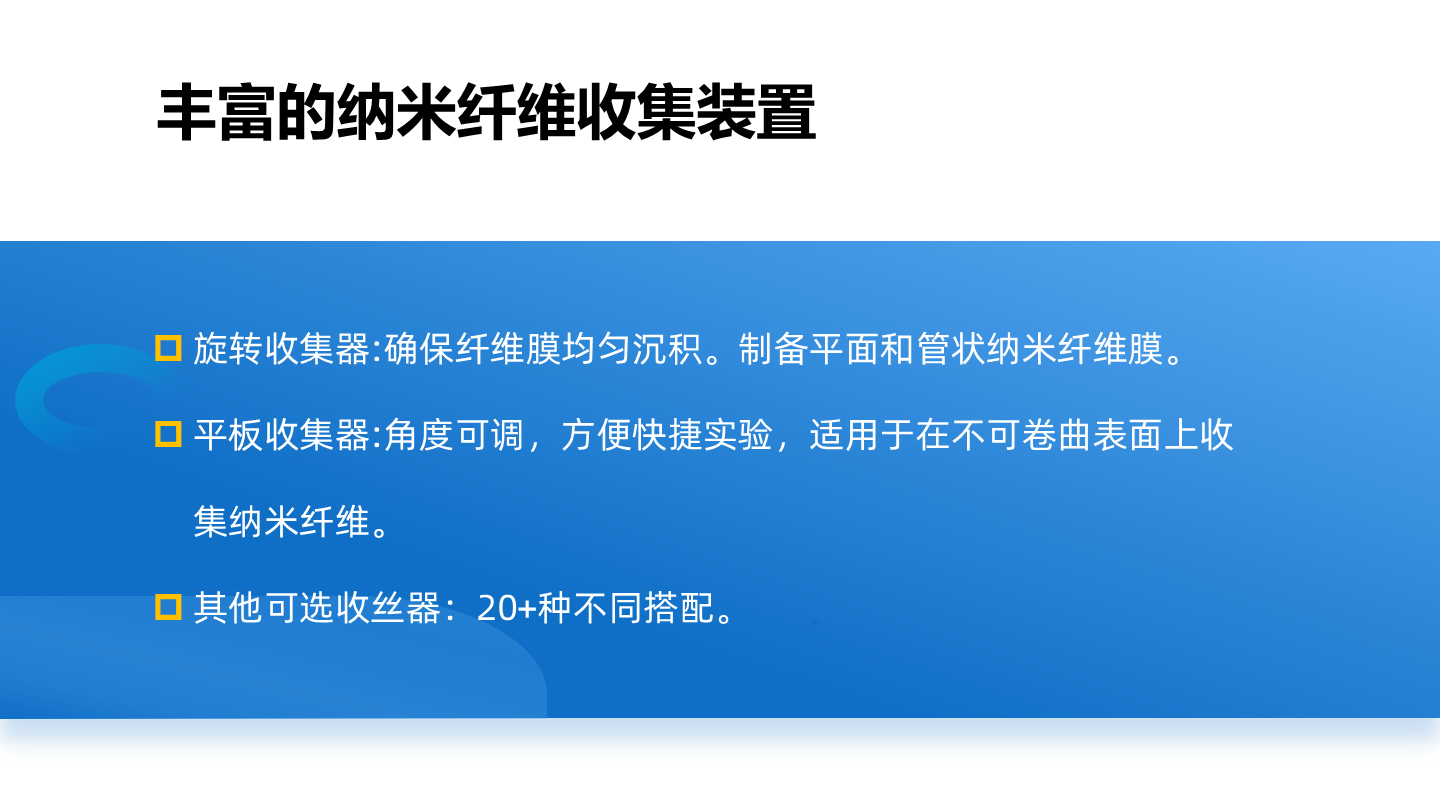

      旋转收丝器(伺服电机控制系统)

      旋转速度

      1~5000rpm,转速精度+/-1rpm

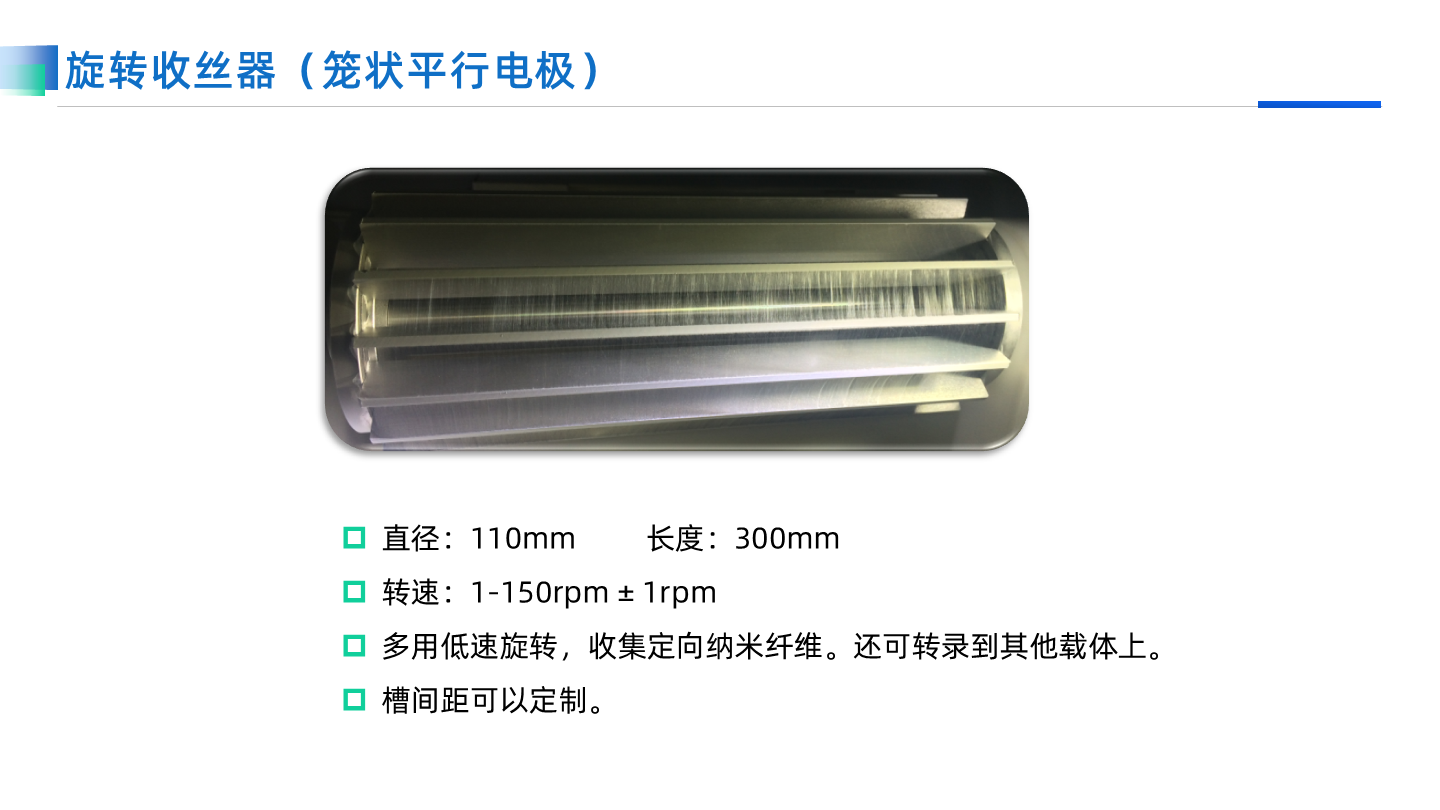

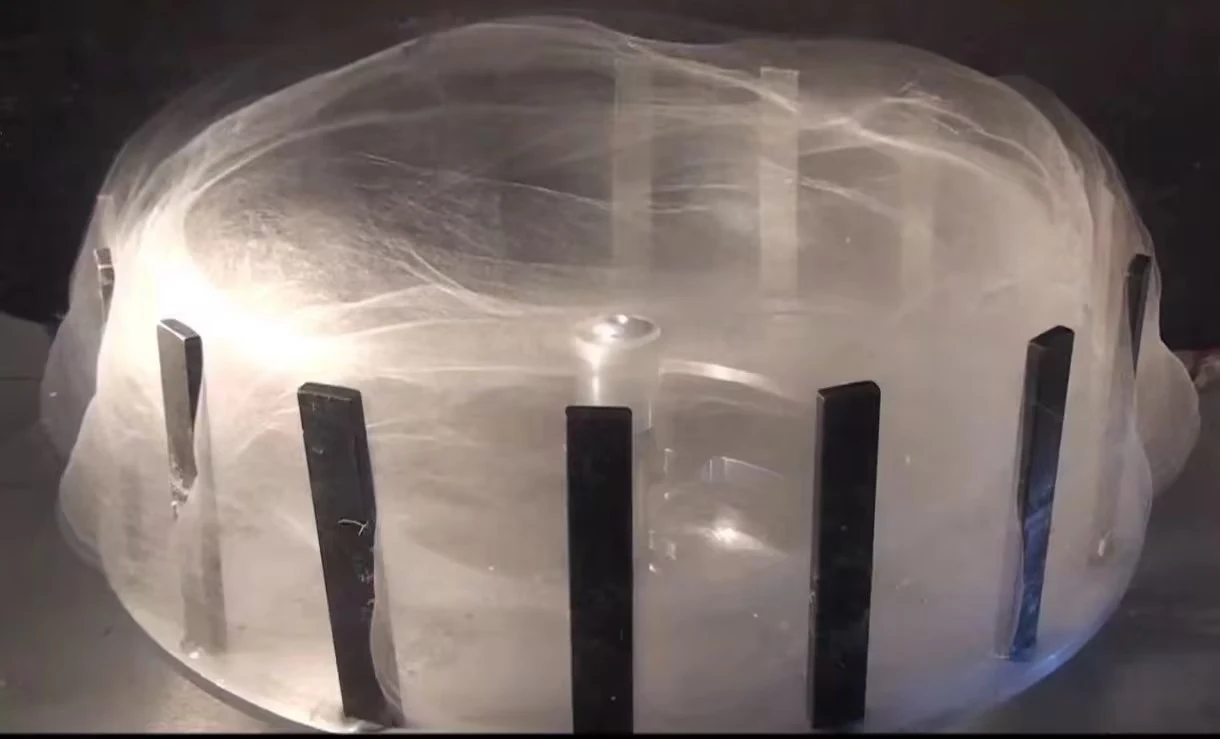

      笼状收丝器

      ø=96mm (低速,制备平行纤维)

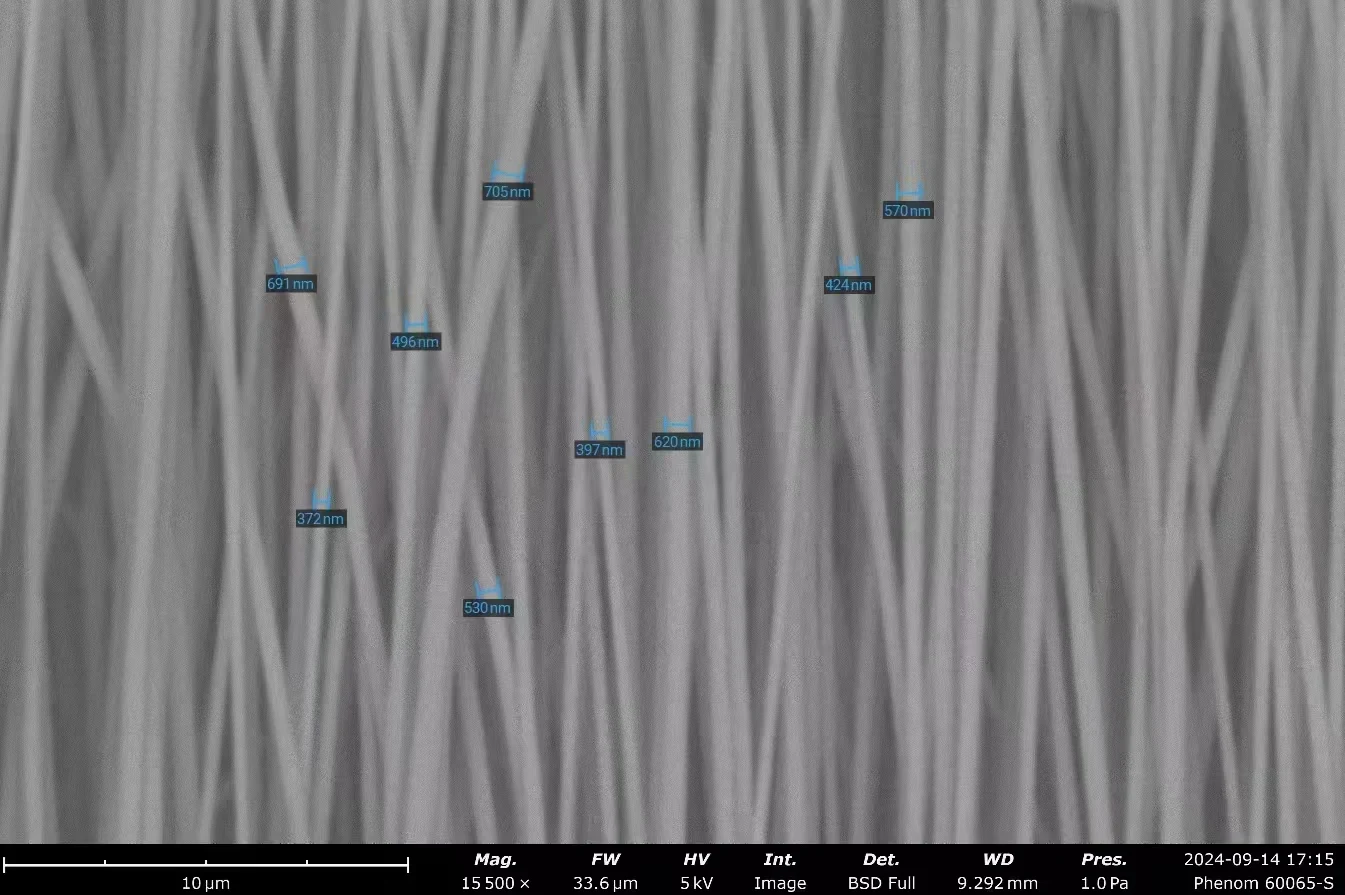

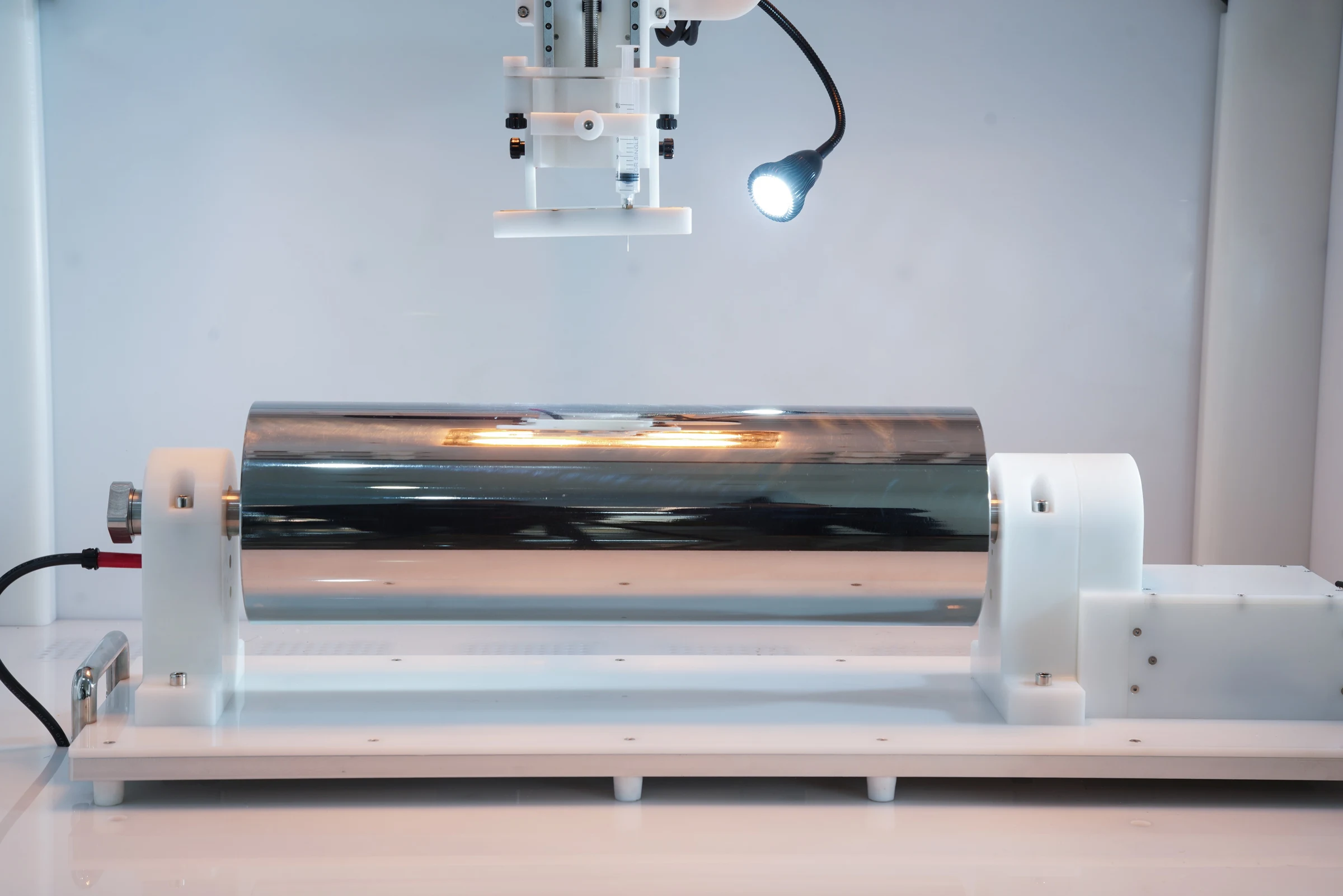

      大面积滚筒收丝器

      ø=100mm, L= 300mm。制备的纤维膜尺寸:300mm x 314mm

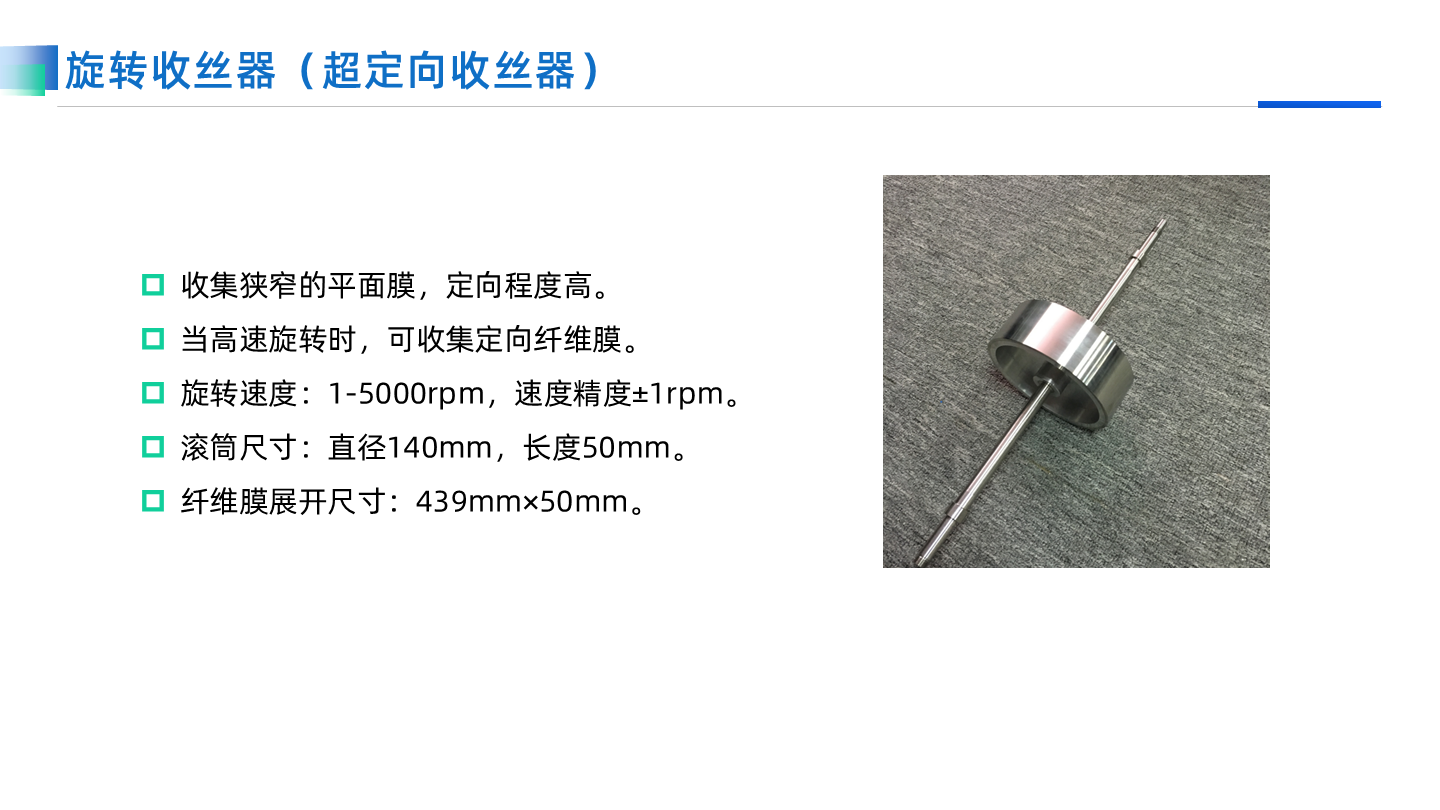

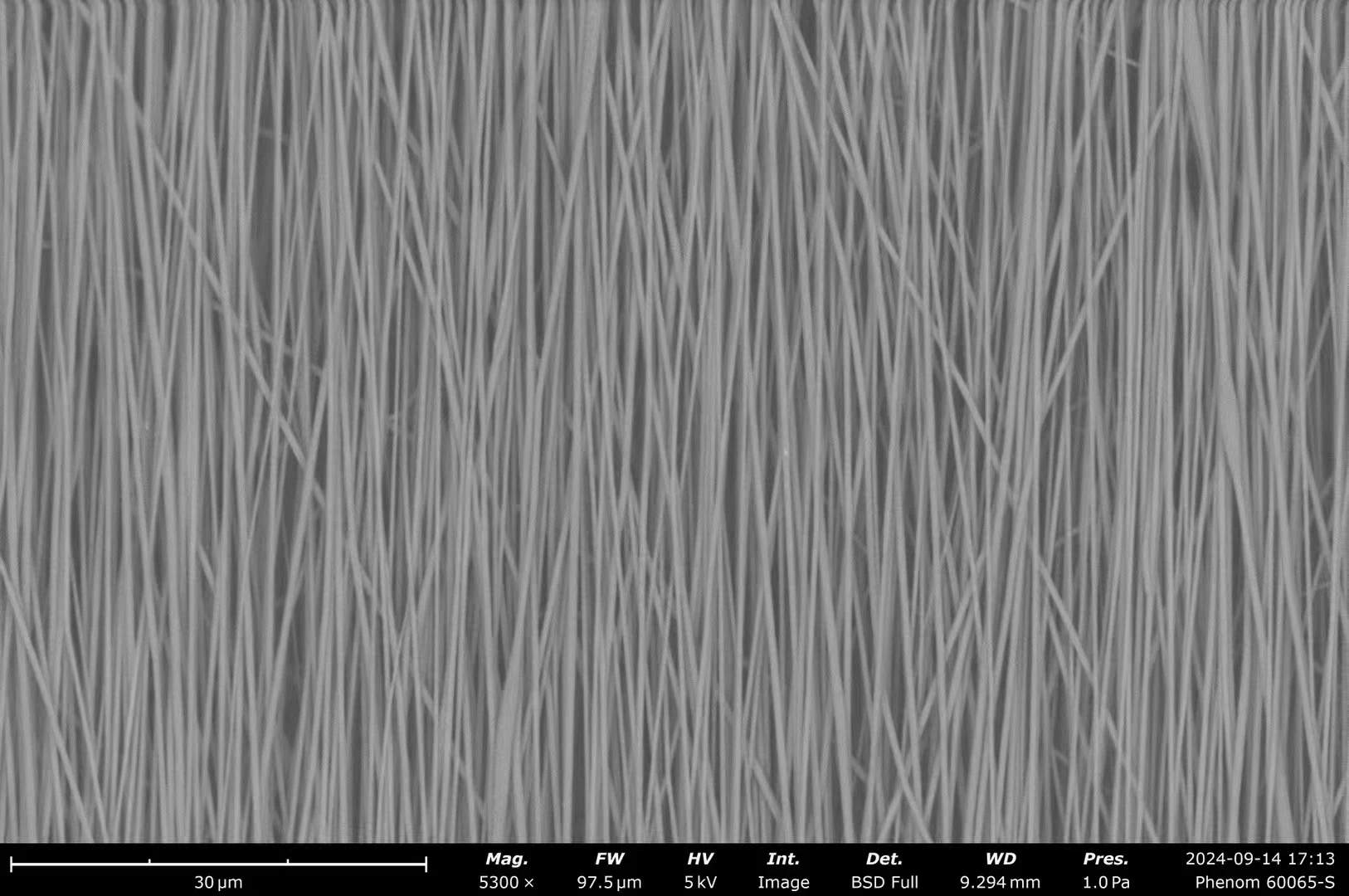

      超定向收丝器


      项目

      TL-Pro 配置详情

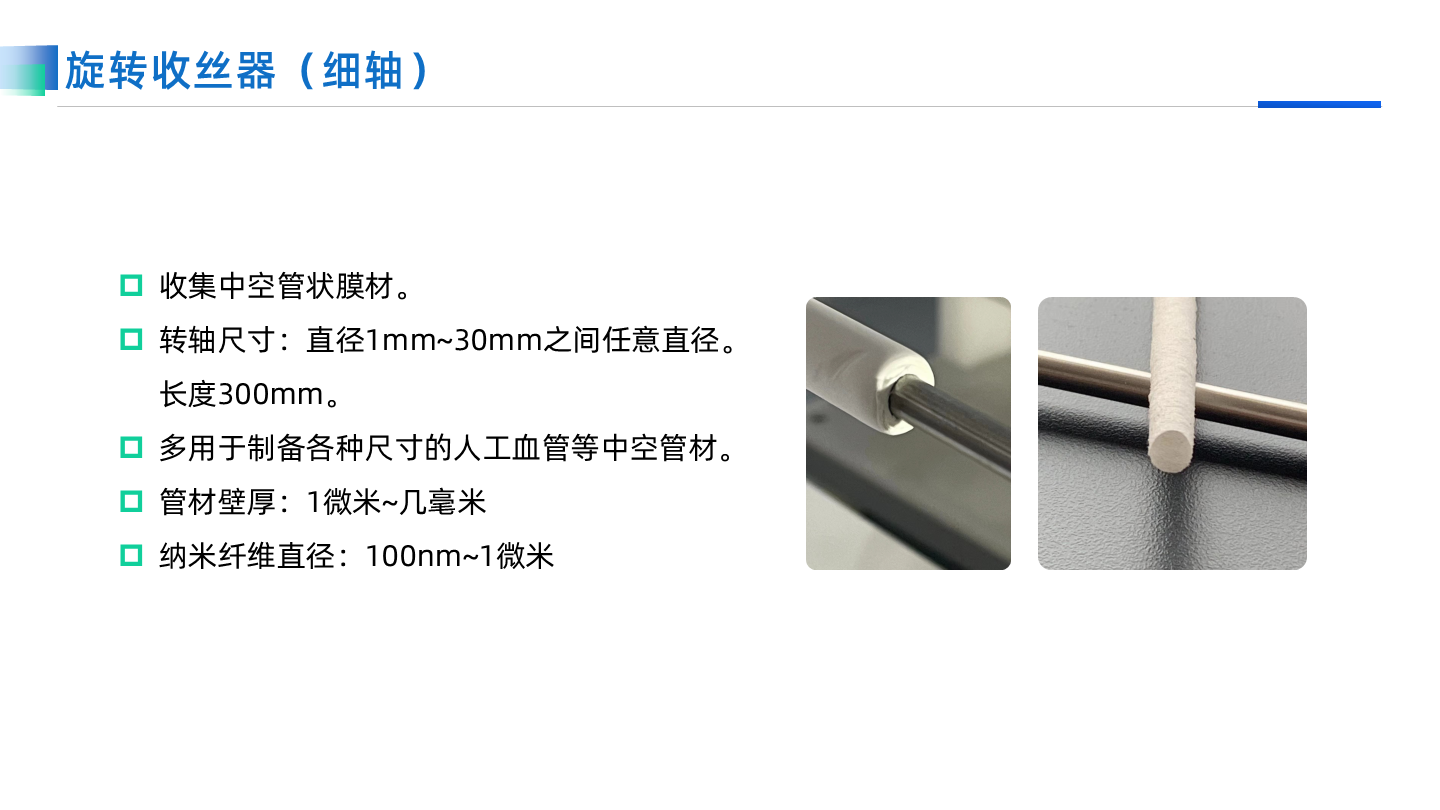

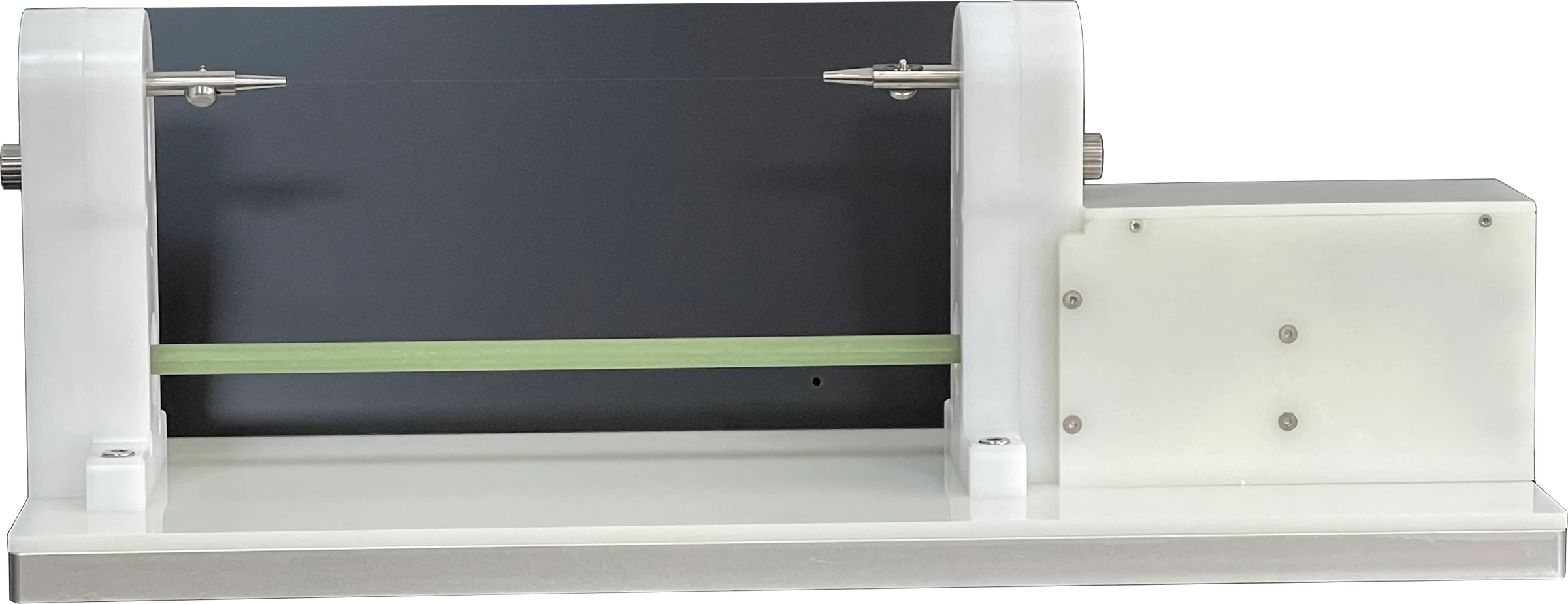

      细轴收丝器

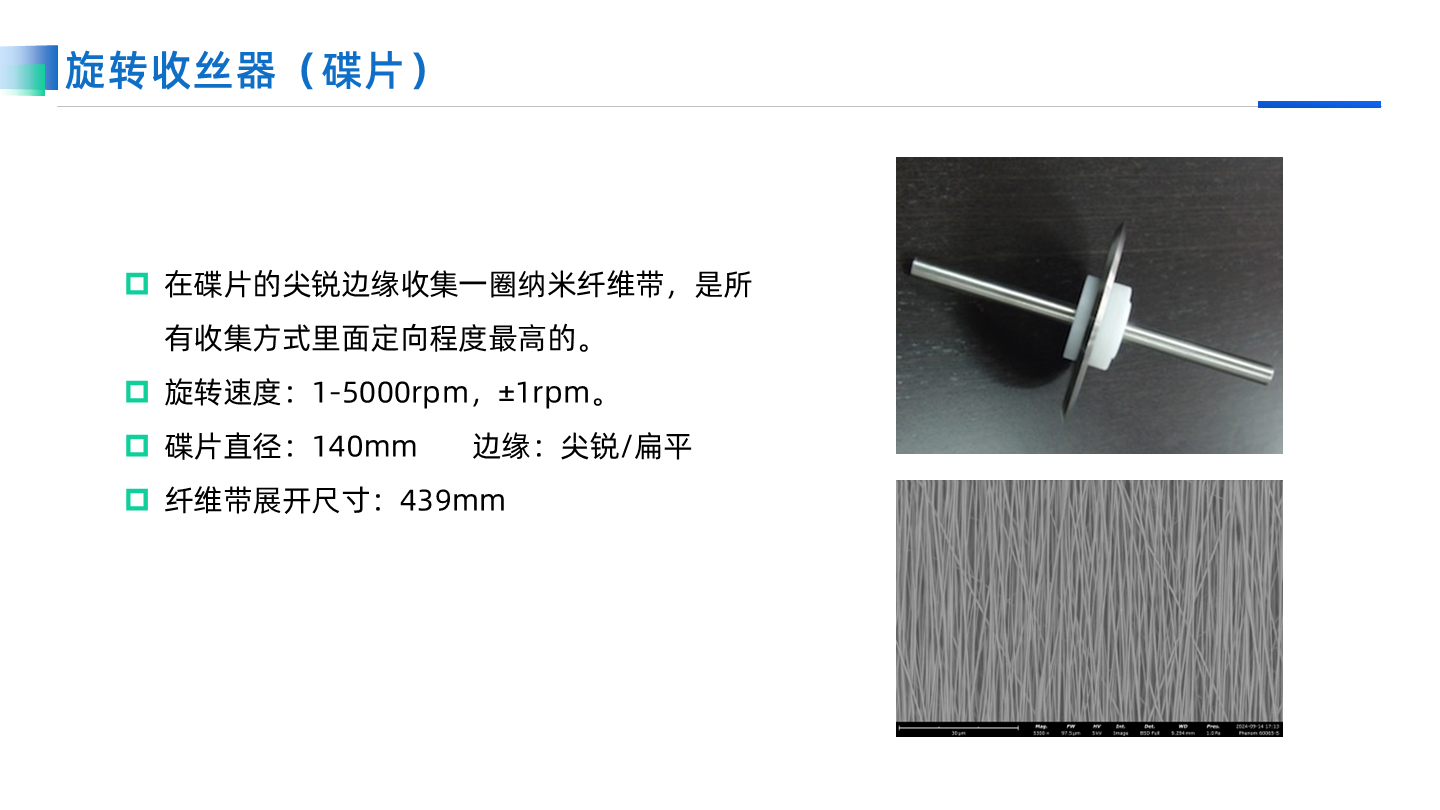

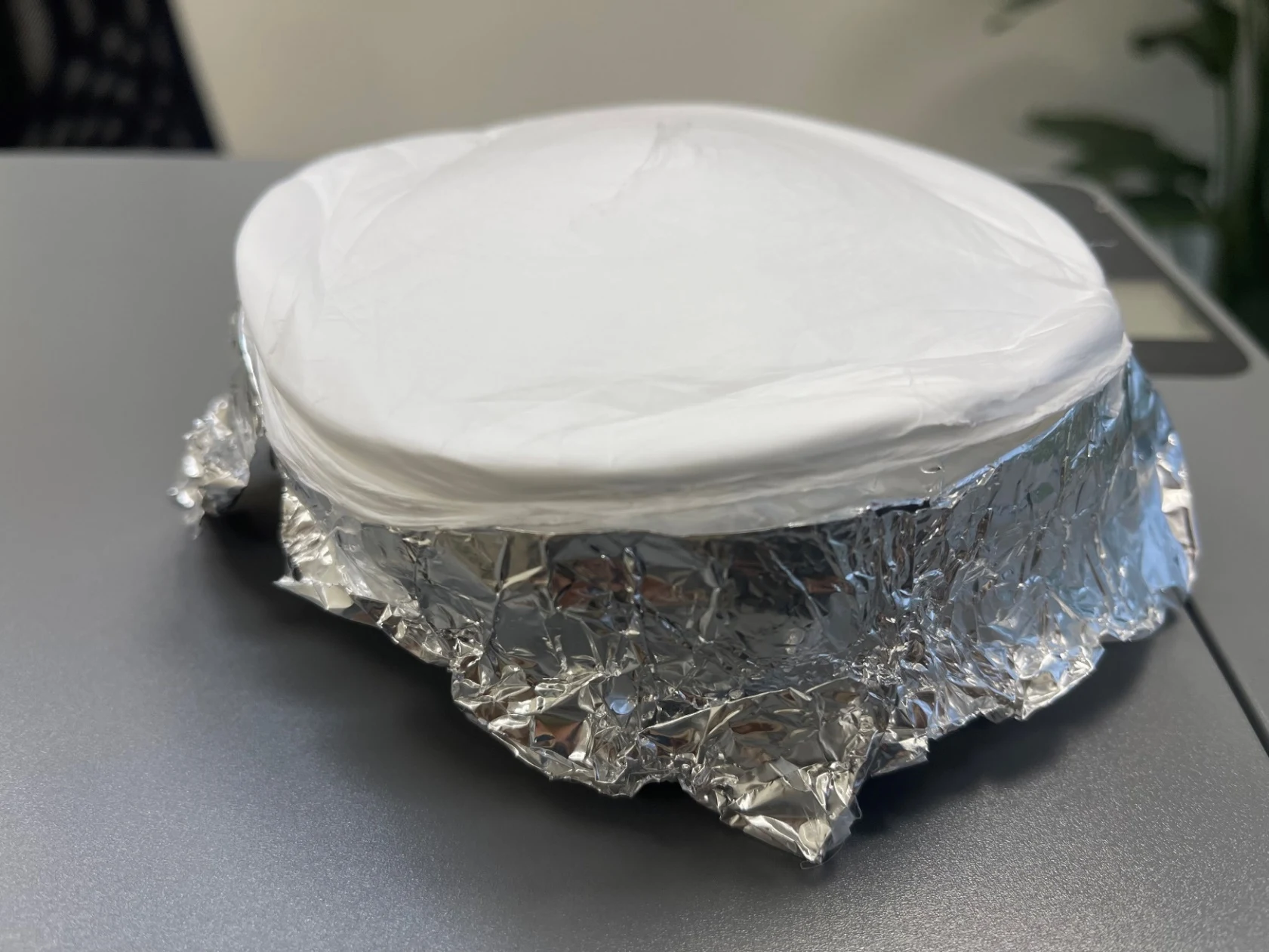

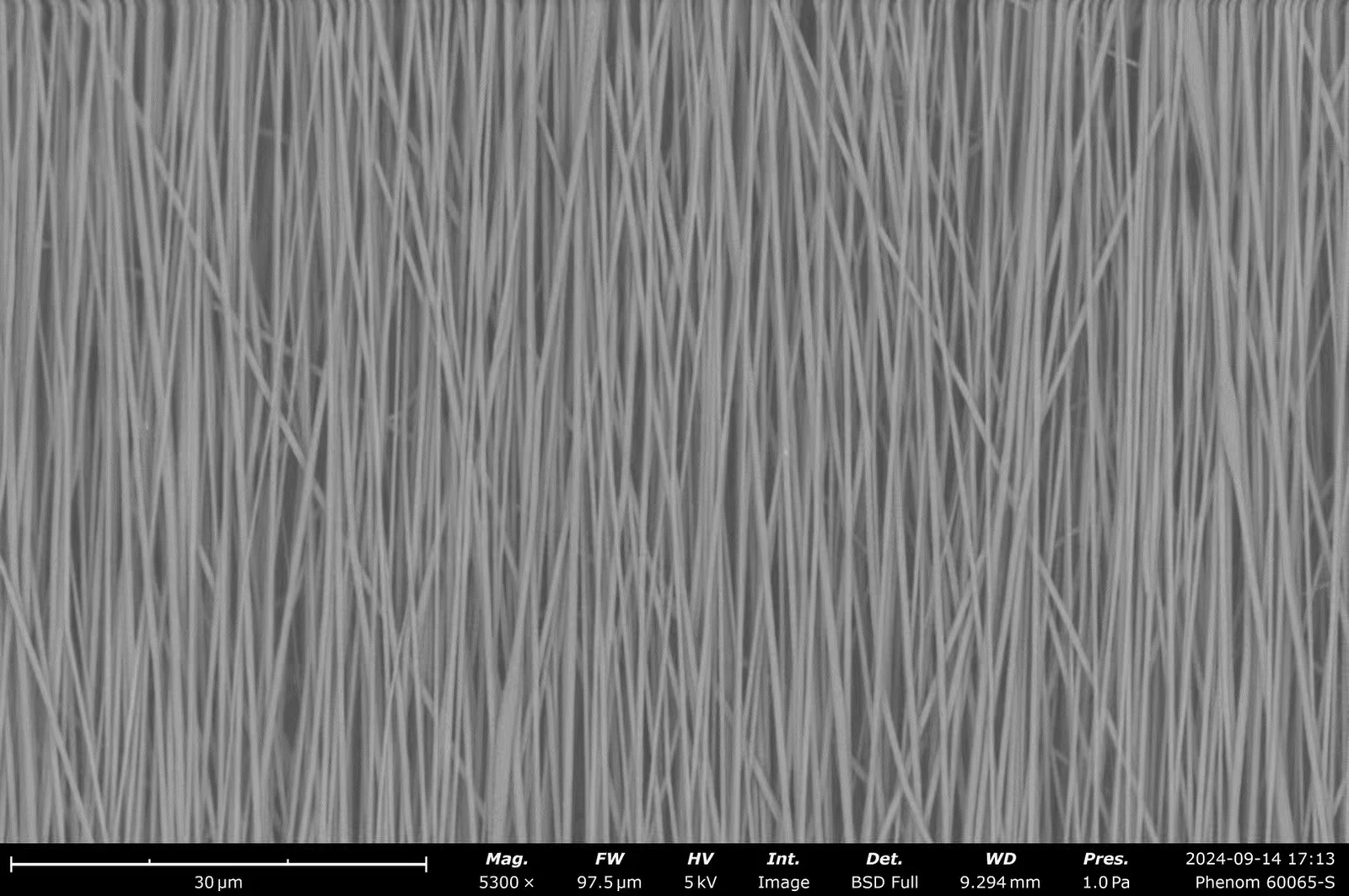

      碟状收丝器

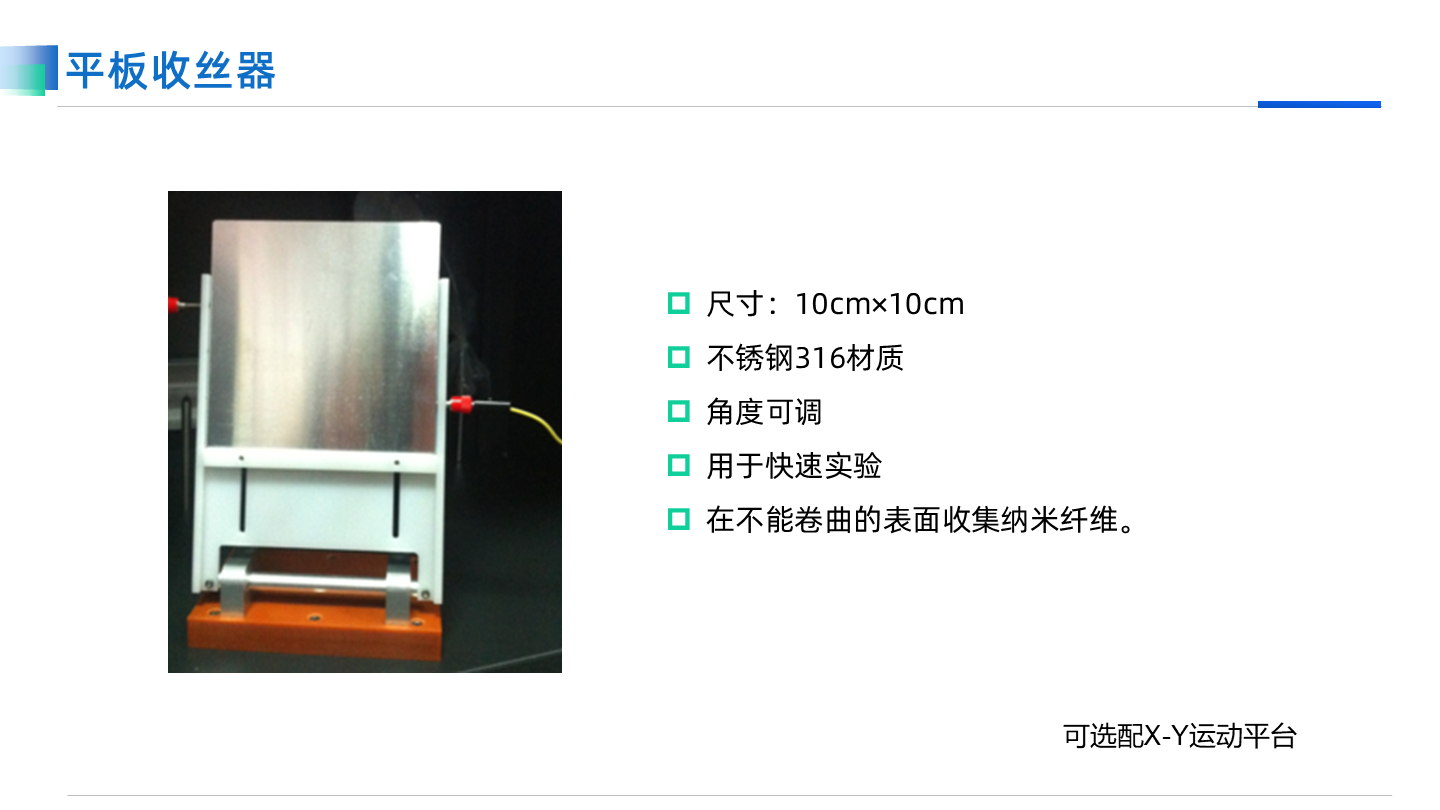

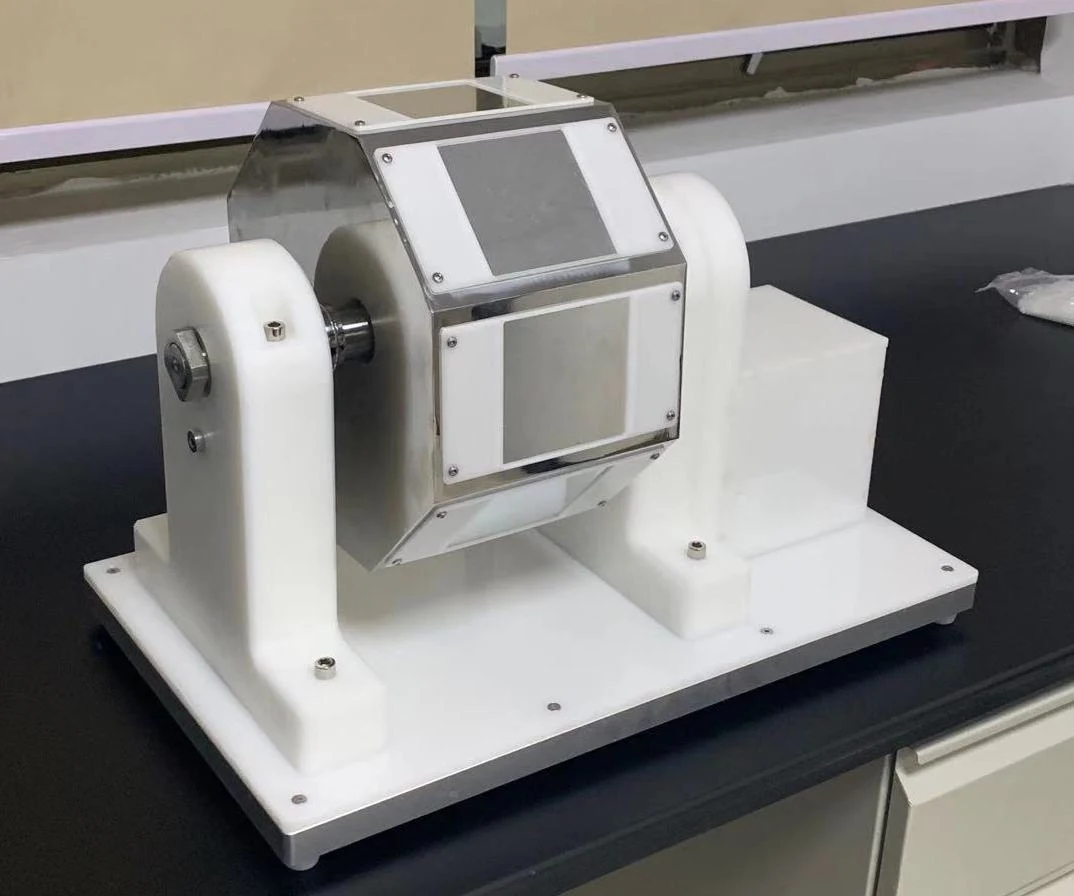

      平板收丝器


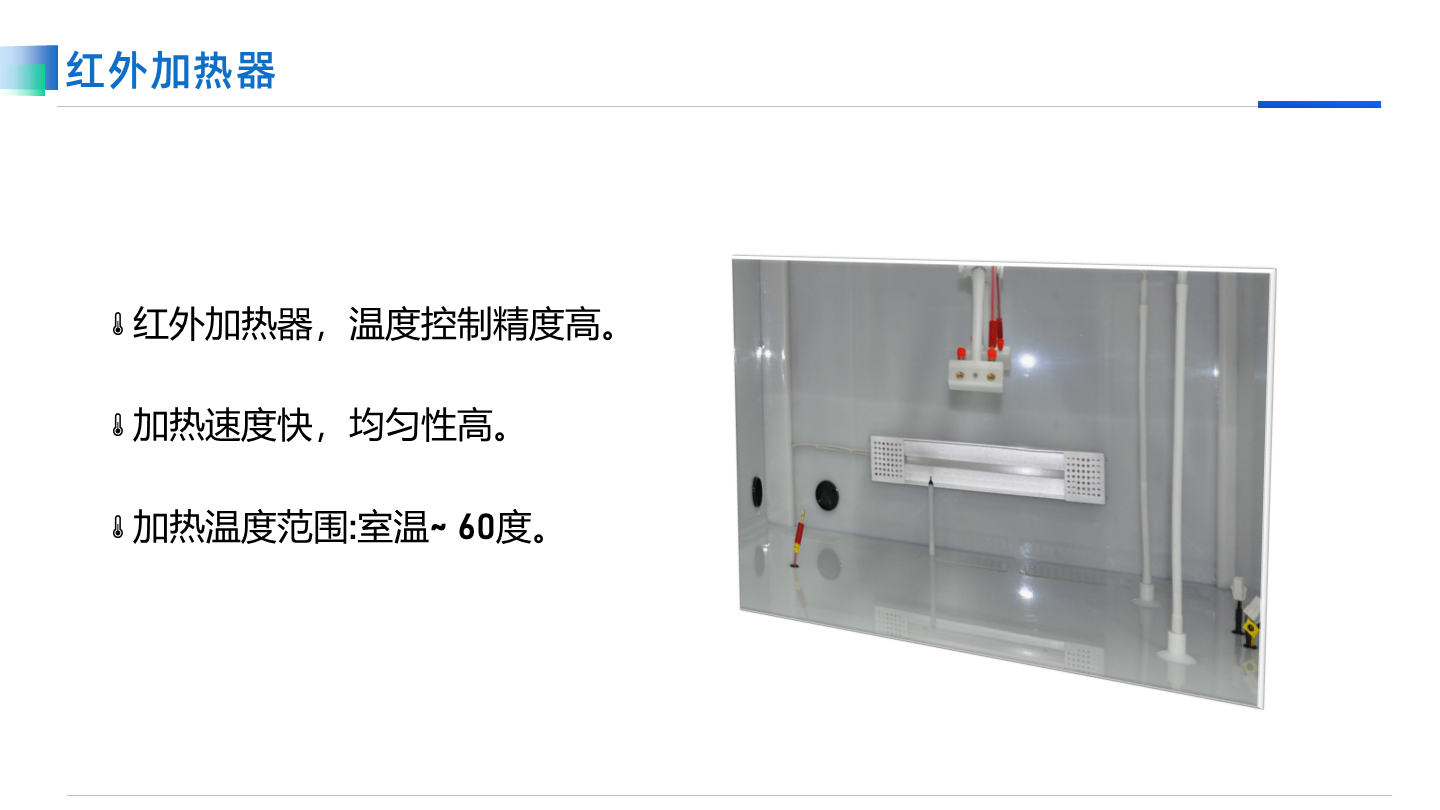

      温度控制系统

      内置加热系统。控温范围:室温 80℃

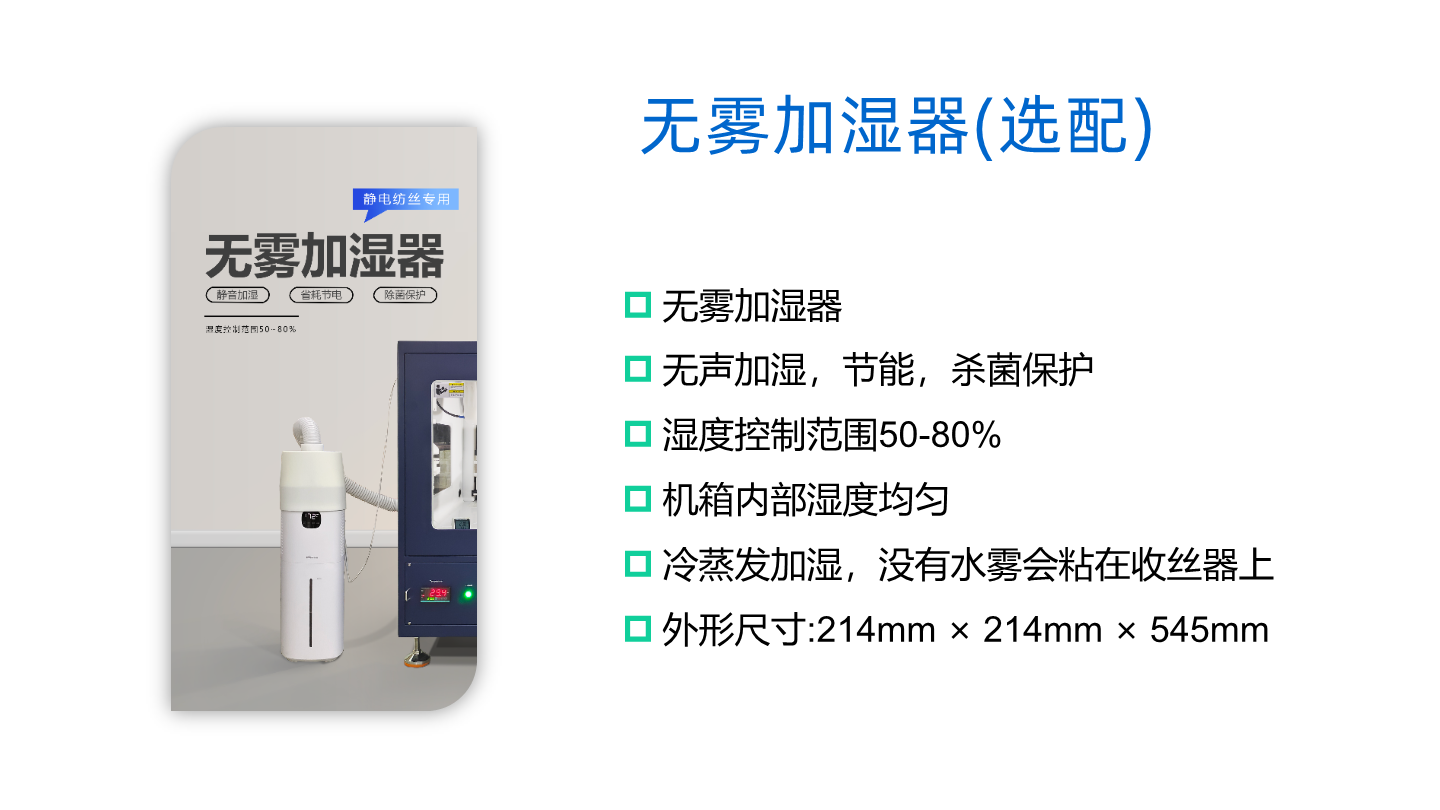

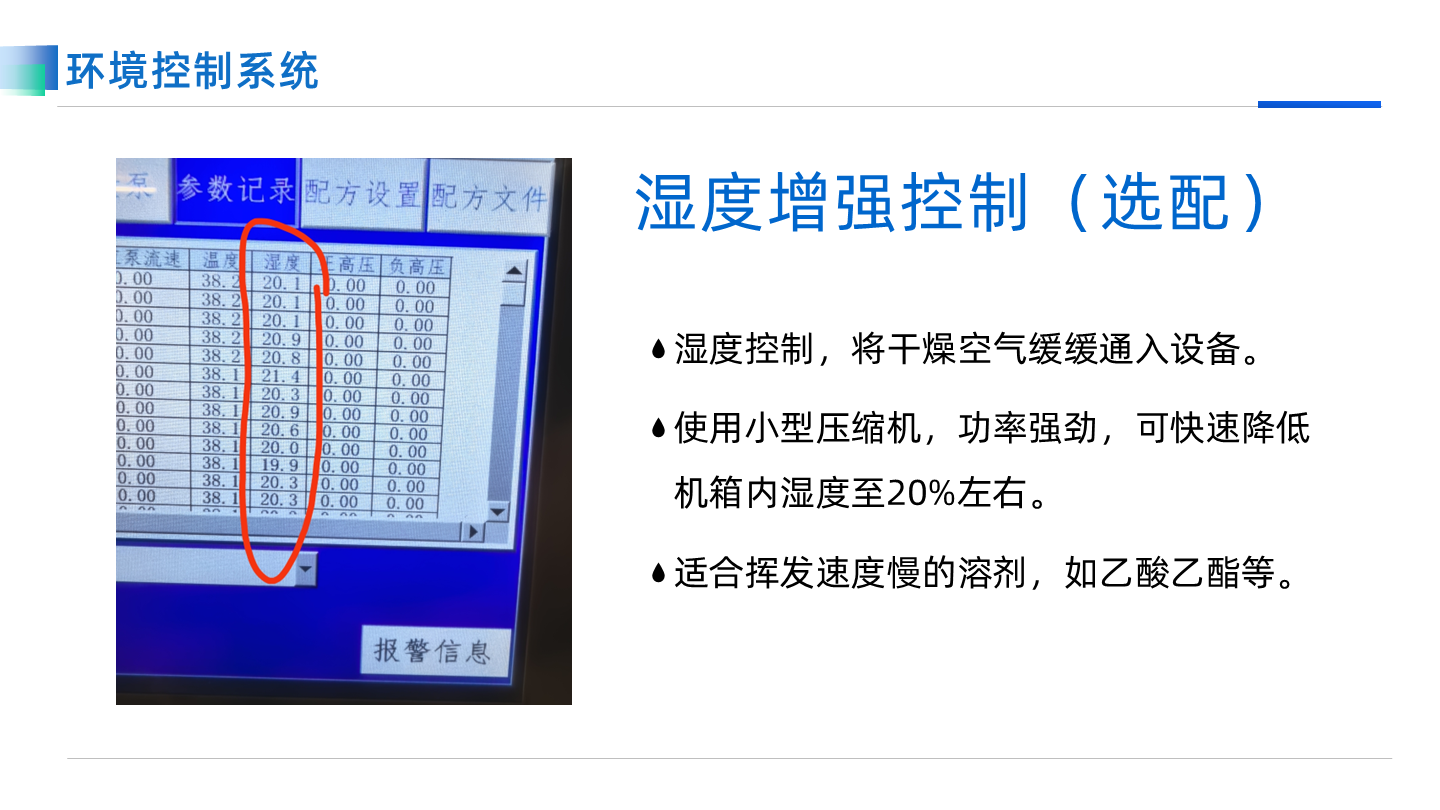

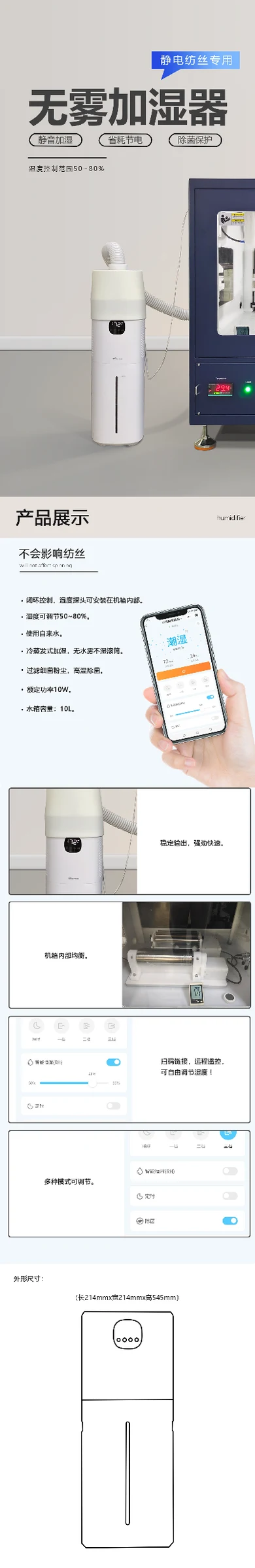

      湿度控制系统

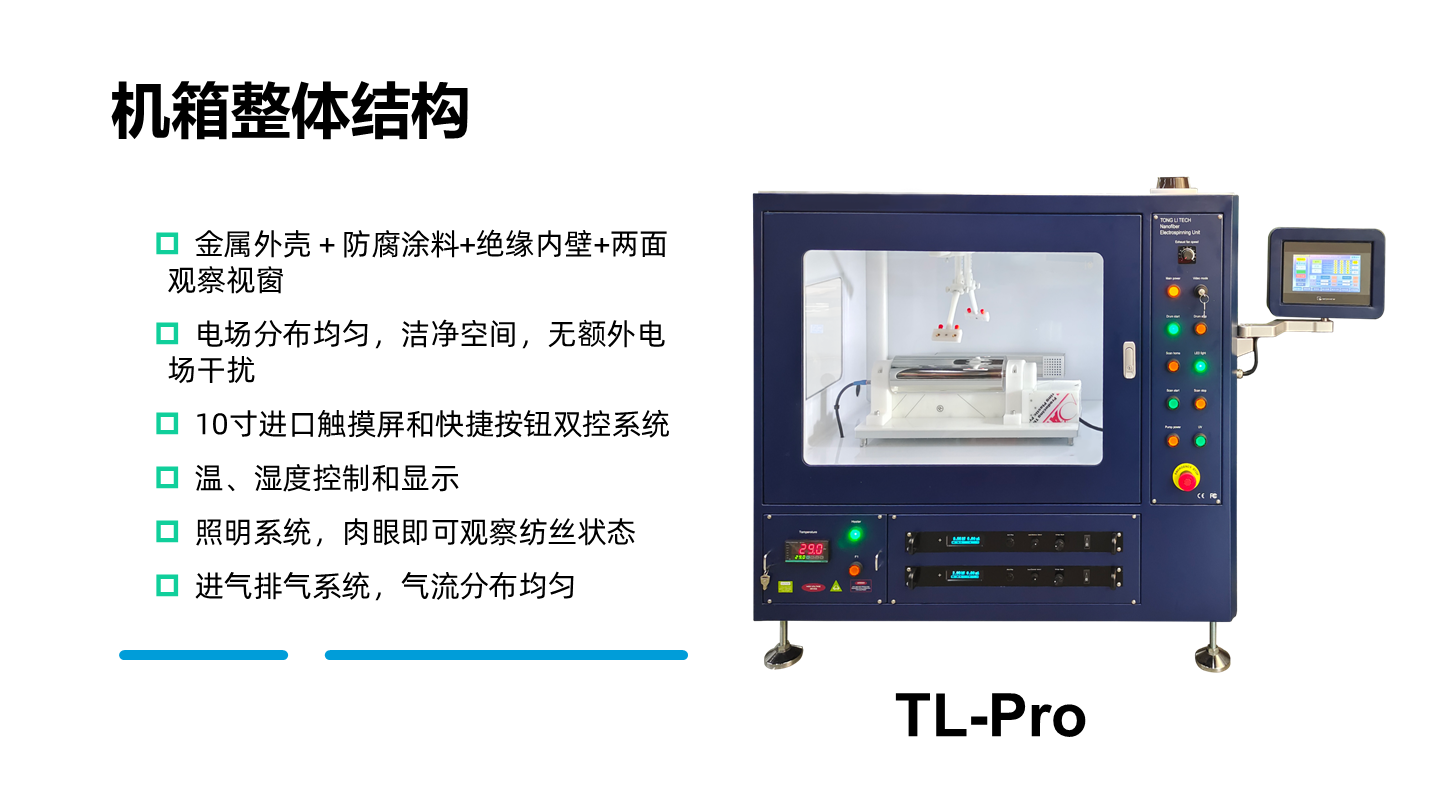

      箱体

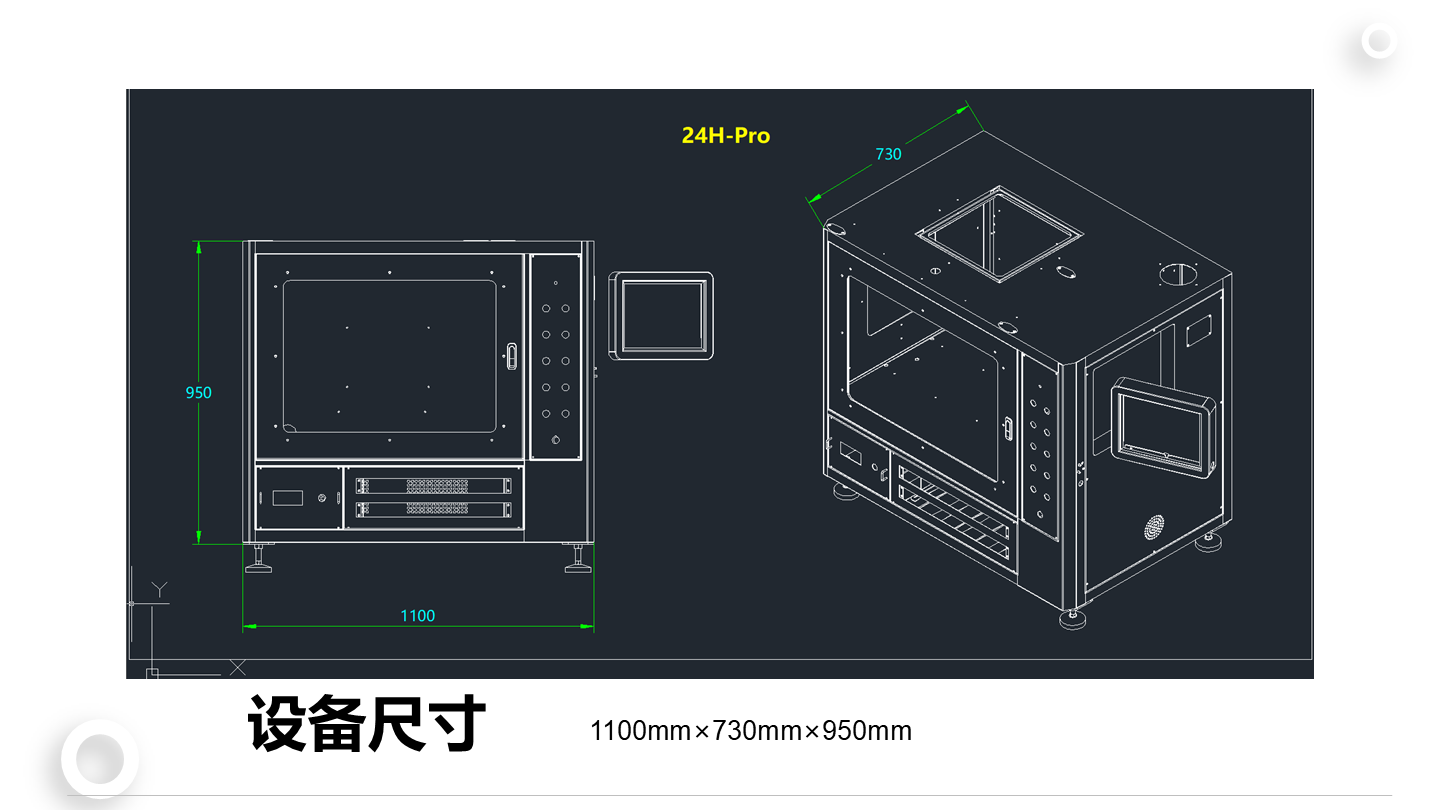

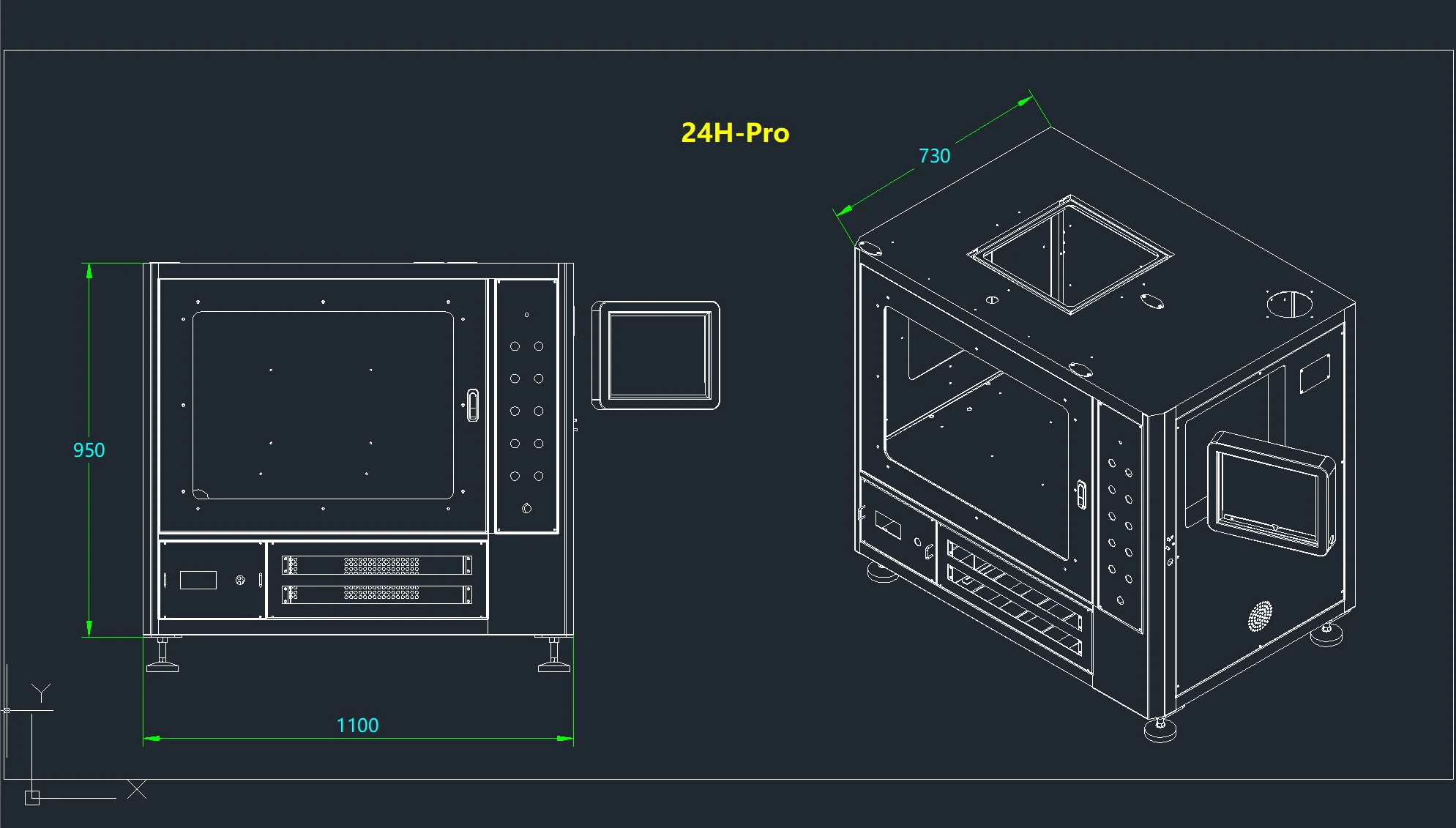

      整机尺寸

      850mm * 1100mm * 750mm 高。净重 150kg; 毛重 250kg

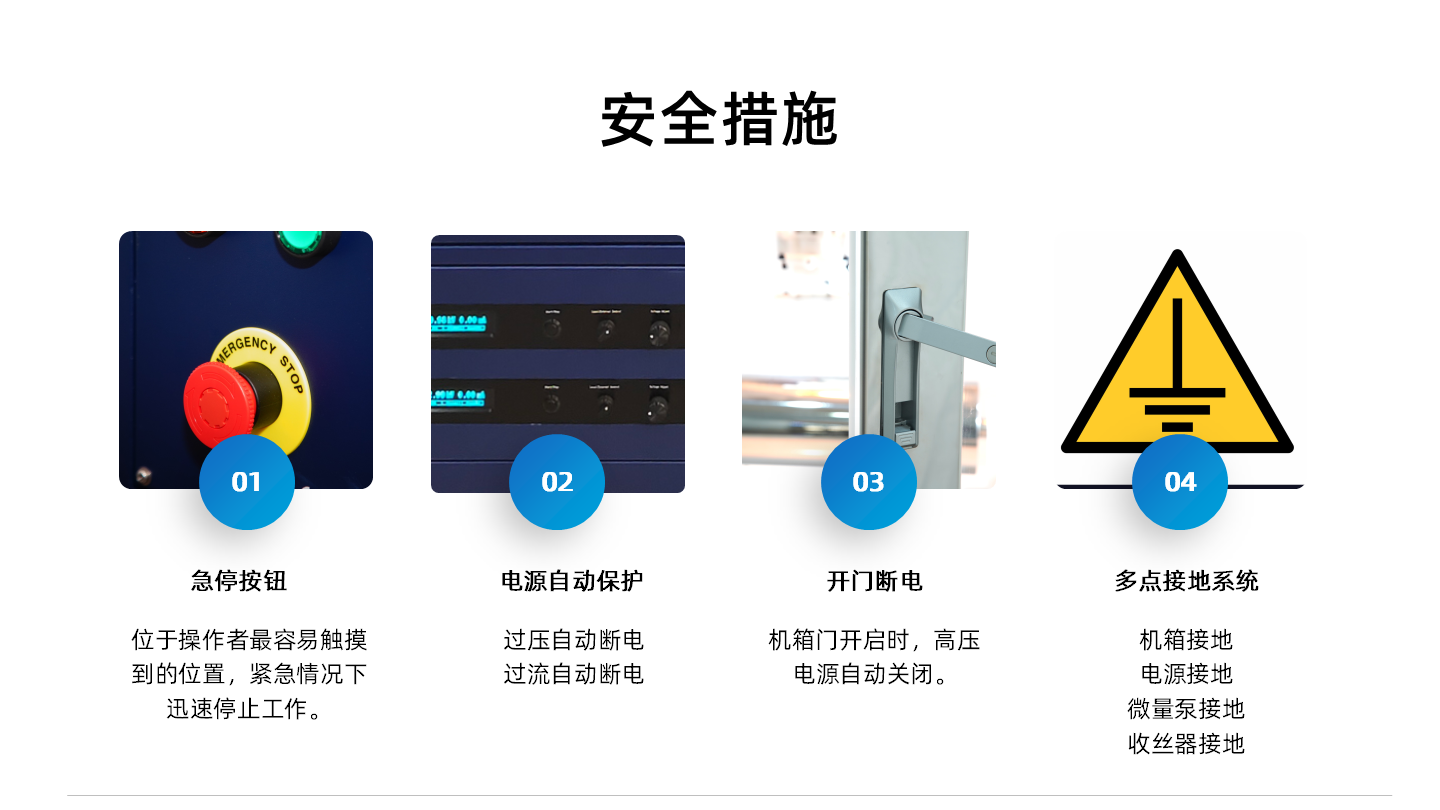

      安全系统

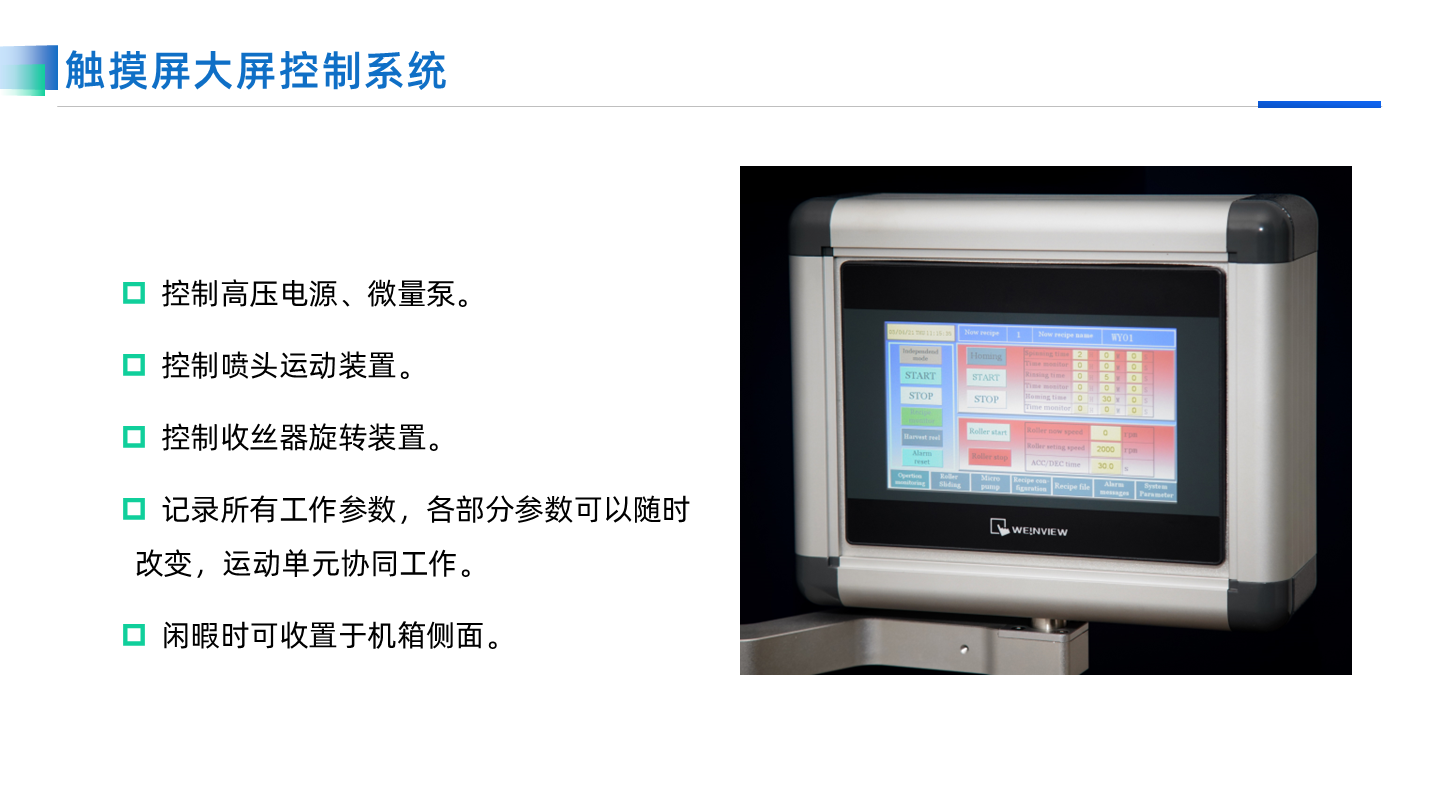

      触摸屏控制系统



      • 进口触摸屏。

      • 控制喷头扫描装置。

      • 控制旋转收丝装置。转速精度 +/-1rpm

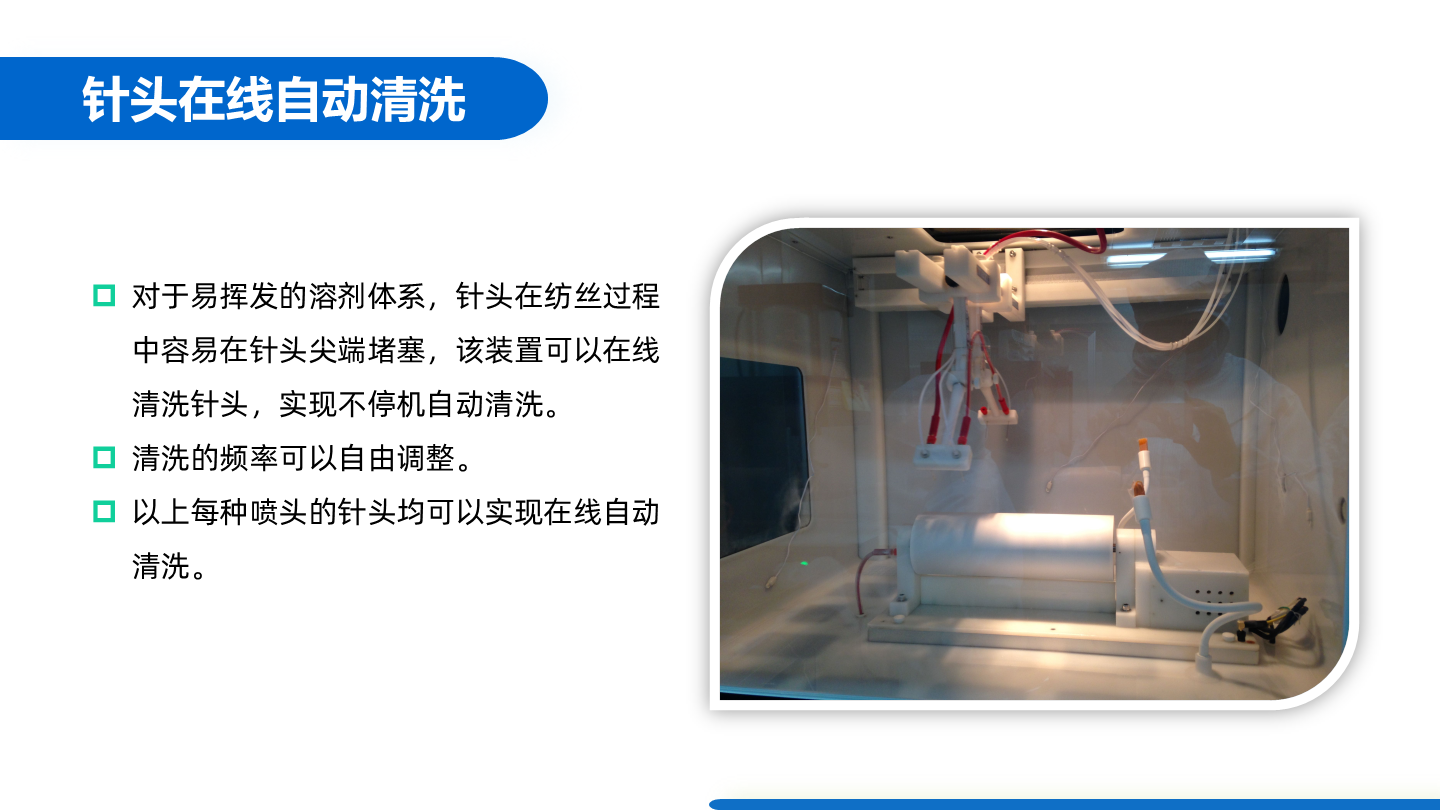

      • 喷头自动清洗装置,清洗频率、周期、速度可自由调节。

      • 急停按钮。

      • 开门断电装置。设备运行中,只要打开机箱门,高压系统自动断电,其他供电系统仍正常工作。

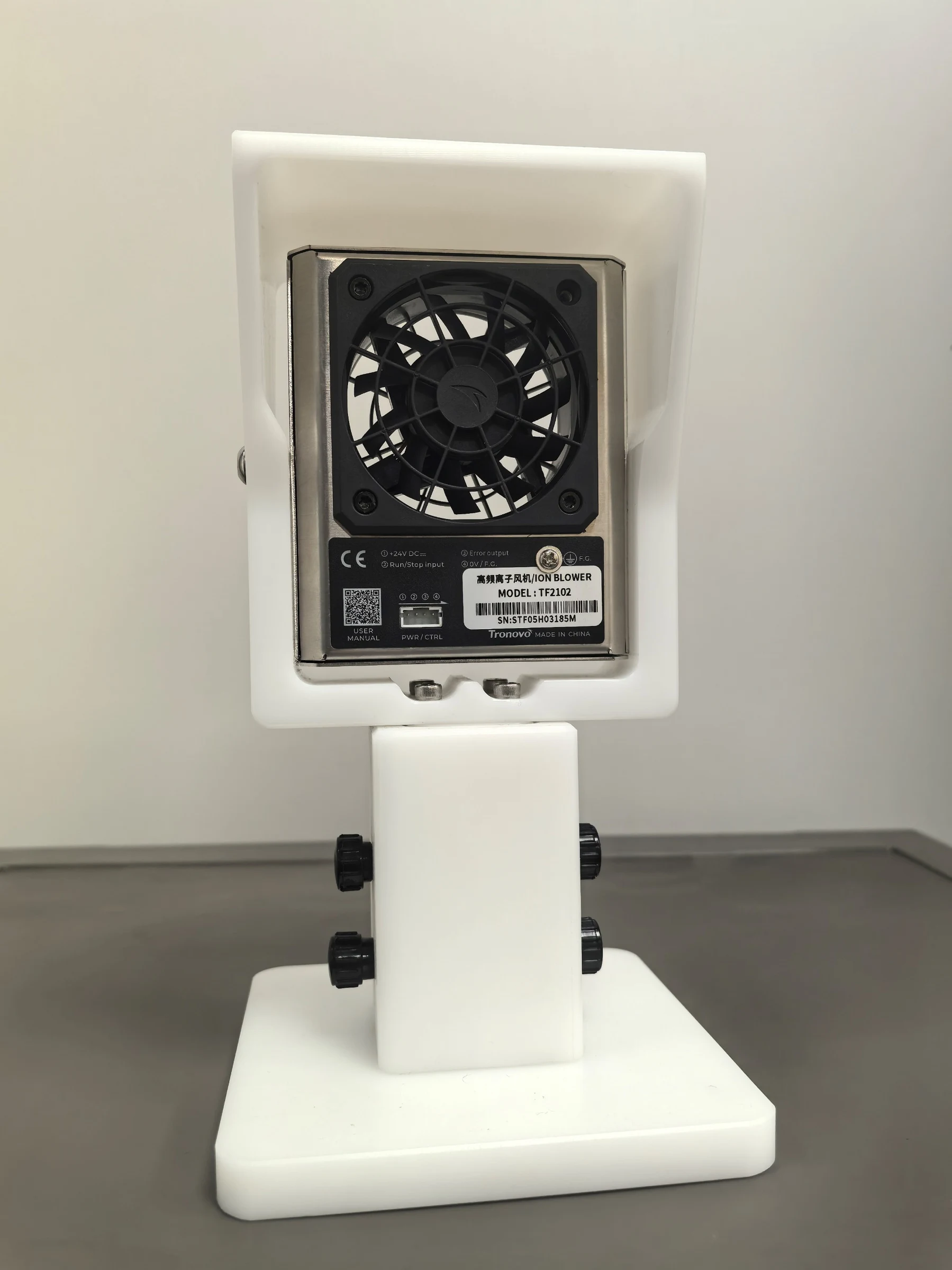

      • 静电消除装置。

      • 接地系统。多点接地,保证实验过程安全。

      • 摄影模式。当关闭机箱门拍摄纺丝过程时,由于视窗反光不能获得良好效果。选择摄影模式,可以在机箱门打开时仍然进行纺丝,并拍摄纺丝过程。

      • 保护气体入口

      • 照明系统,不需借助高速相机,肉眼就可以清晰观察纺丝过程。

      • 紫外消毒灯

      • 排气系统。可调节排气速率。

      • 温度控制和显示仪表。

      • 可与电脑相连的湿度记录仪,提供温湿度曲线。

      • 两面观察视窗。高透亮防腐蚀玻璃。

      • 洁净空间。机箱内壁所有接缝均采用圆滑设计,不存在清洁死角,纺丝完后可以轻松清洁干净。所有喷头可以拆卸取出清洁,收丝器独立放置,也可以整个取出清洁。

      • 绝缘内壁。机箱内壁全部覆盖绝缘PE/PP板,隔离连接负高压的收丝器和接地的机箱外壳。

      • 金属外壳+内外防腐涂料。机箱接地,确保操作安全。

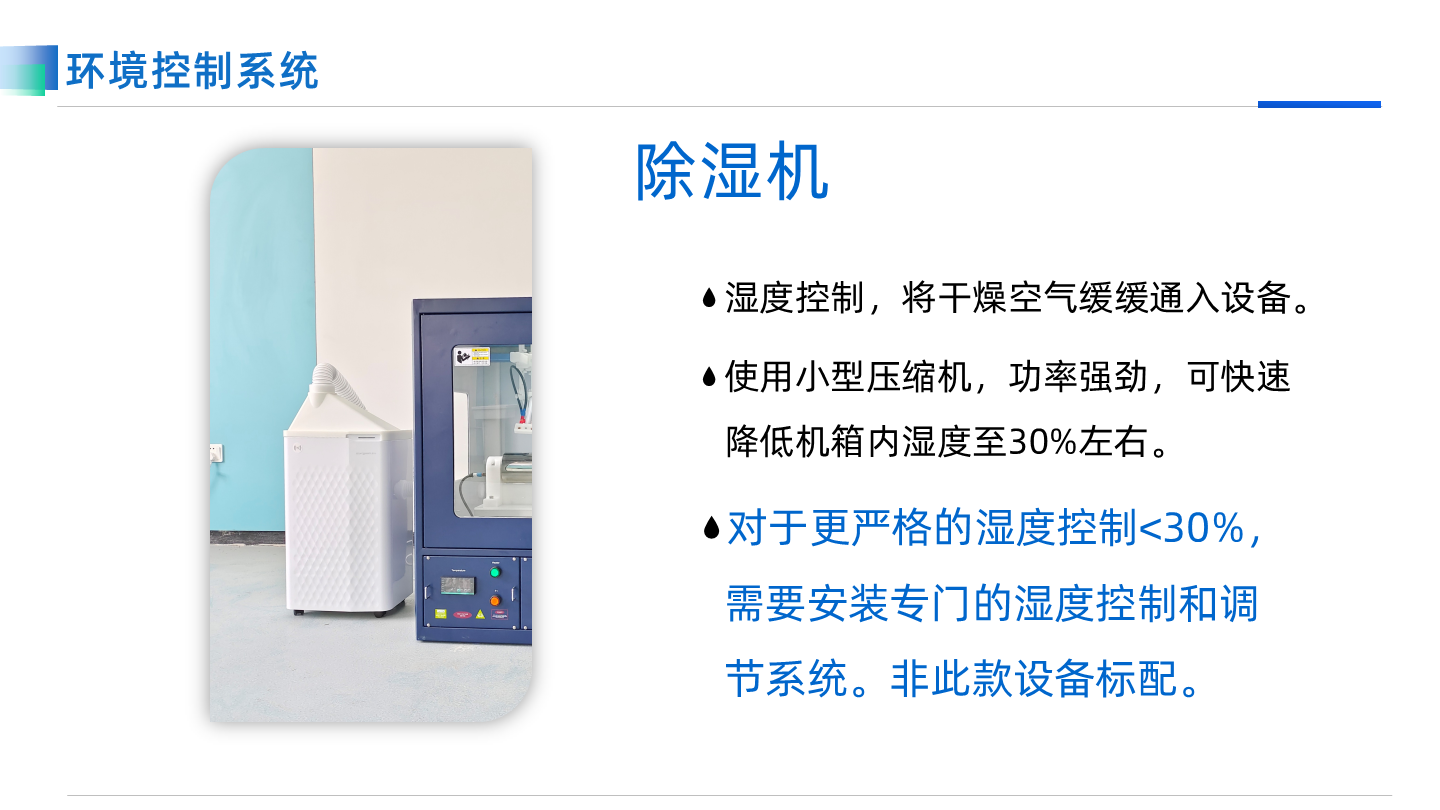

      • 设备配备除湿机,通过通入干燥空气调节机箱内湿度。除湿机可以快速降低机箱内湿度到30%左右,风速可调。湿度控制范围30~80%

      • 尺寸: 15cm x 15cm

      • 或其他定制尺寸。

      • 平板收丝器角度可以任意调节。

      • D= 140mm, 可提供尖锐边缘或扁平边缘。

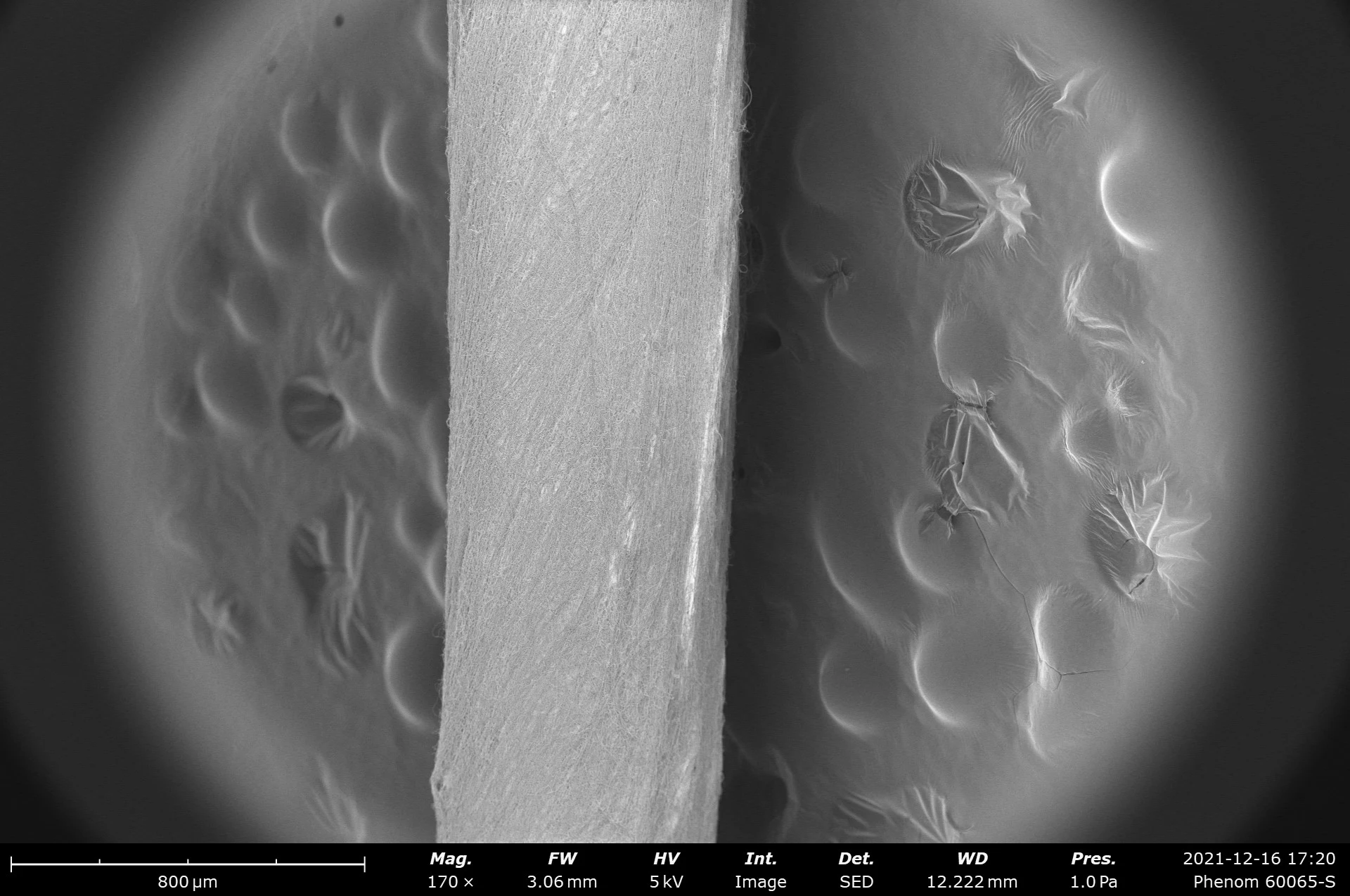

      • 收集高定向纤维组成的纳米线或纳米带。

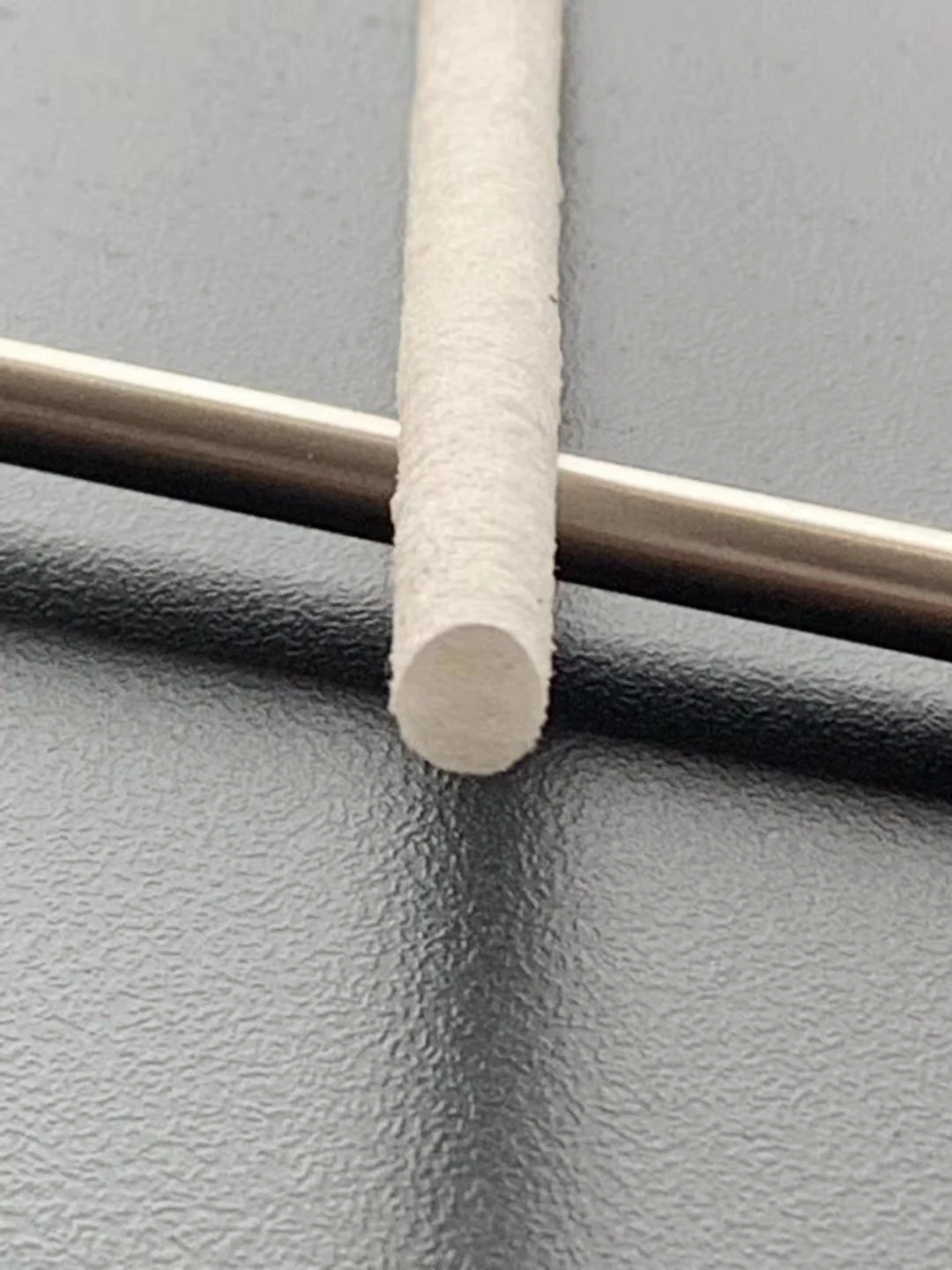

      • ø=2mm, L= 300mm。制备人工血管等管状的纳米纤维膜。

      • ø=140mm, L= 50mm。可制备超高定向排列的纳米纤维膜。

      • 纤维膜尺寸:50mm x 440mm

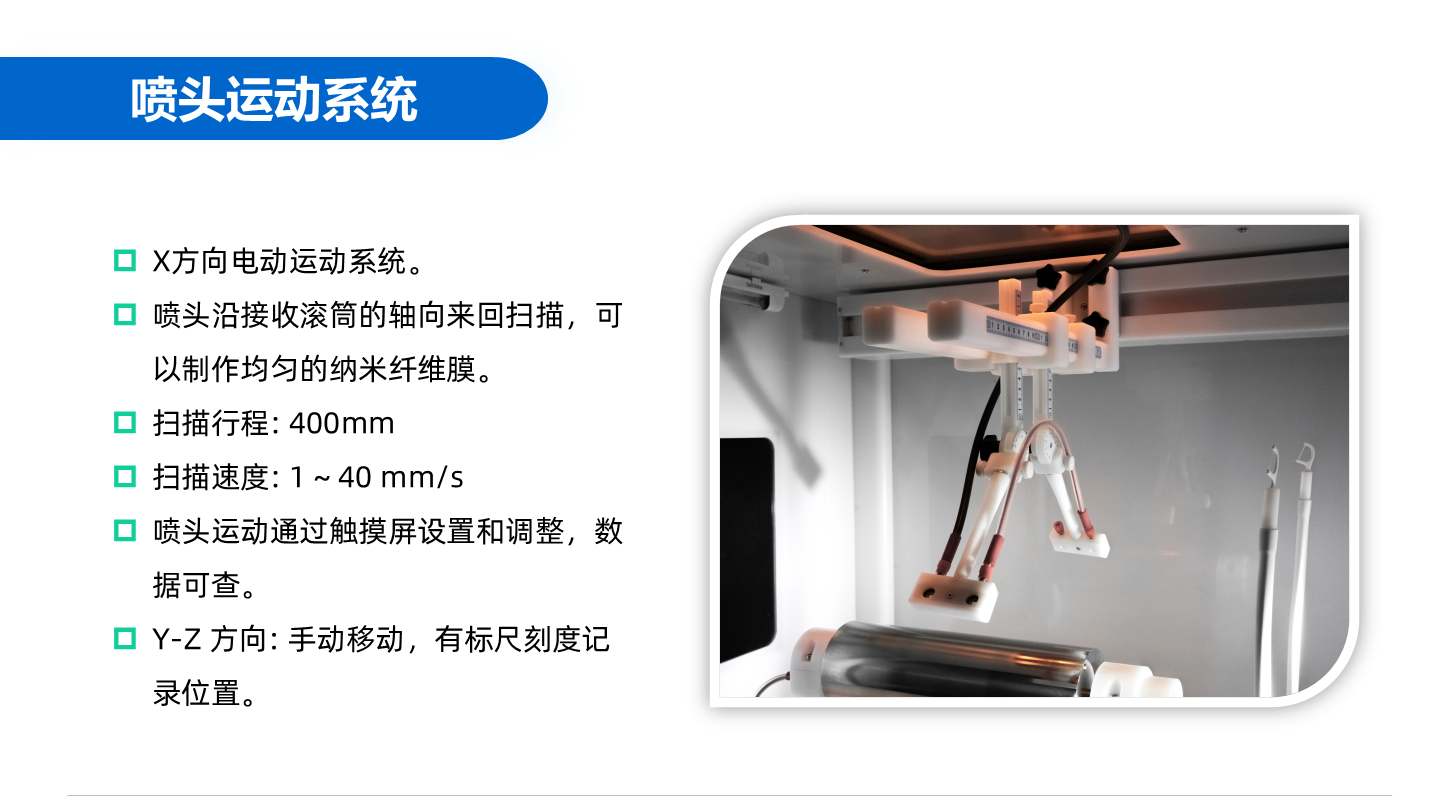

      • 喷头扫描装置。喷头可沿滚筒轴向往复扫描,以制备均匀纤维膜。

      • 移动距离:400mm,移动速度:115mm/s

      • 步进电机控制系统。

      • 不需连接软管,≥ 0.5ml的溶液就可以纺丝。

      • 无耗材消耗。

      • V形四喷头系统,提高产量,成膜均匀性最高。

      • 2组喷头分别位于滚筒2侧,均匀成膜。

      • 配备10套不同规格的内外针头。

      • 内层内径: ≤ 0.7mm,外层内径: 1.6mm

      • 内外针头均可以任意更换。

      • 特制针头确保内外高度同心。

      • 比市售普通同轴喷头长2~3倍,所需纺丝电压低,容易控制过程参数。

      • 微球专用喷头(同轴电喷技术是对内外互不相容的溶液施加高电压,使射流所受的电场力远大于溶液的表面张力,从而使射流由丝状不断拉伸直至断裂为核壳结构微球,除去核介质可得中空微球。)

      • 配备100个单喷头,喷头直径:0.1-1.6mm

      • 喷头含专用绝缘夹具,使用安全。

      • 专为高压静电纺丝设计的微量注射泵,注射推力是普通医用注射泵的3倍,可用于高粘度液体。同时,专门设计的绝缘系统将微量泵的动力部分和装载有高压液体的注射器分开,适合传输静电纺丝用多种液体。

      • 2个通道独立控制,可使用不同的注射器,设定不同的流速,流量等。

      • 流量范围:0.1ml/h~1500ml/h。装液容量:150ml 注射器。

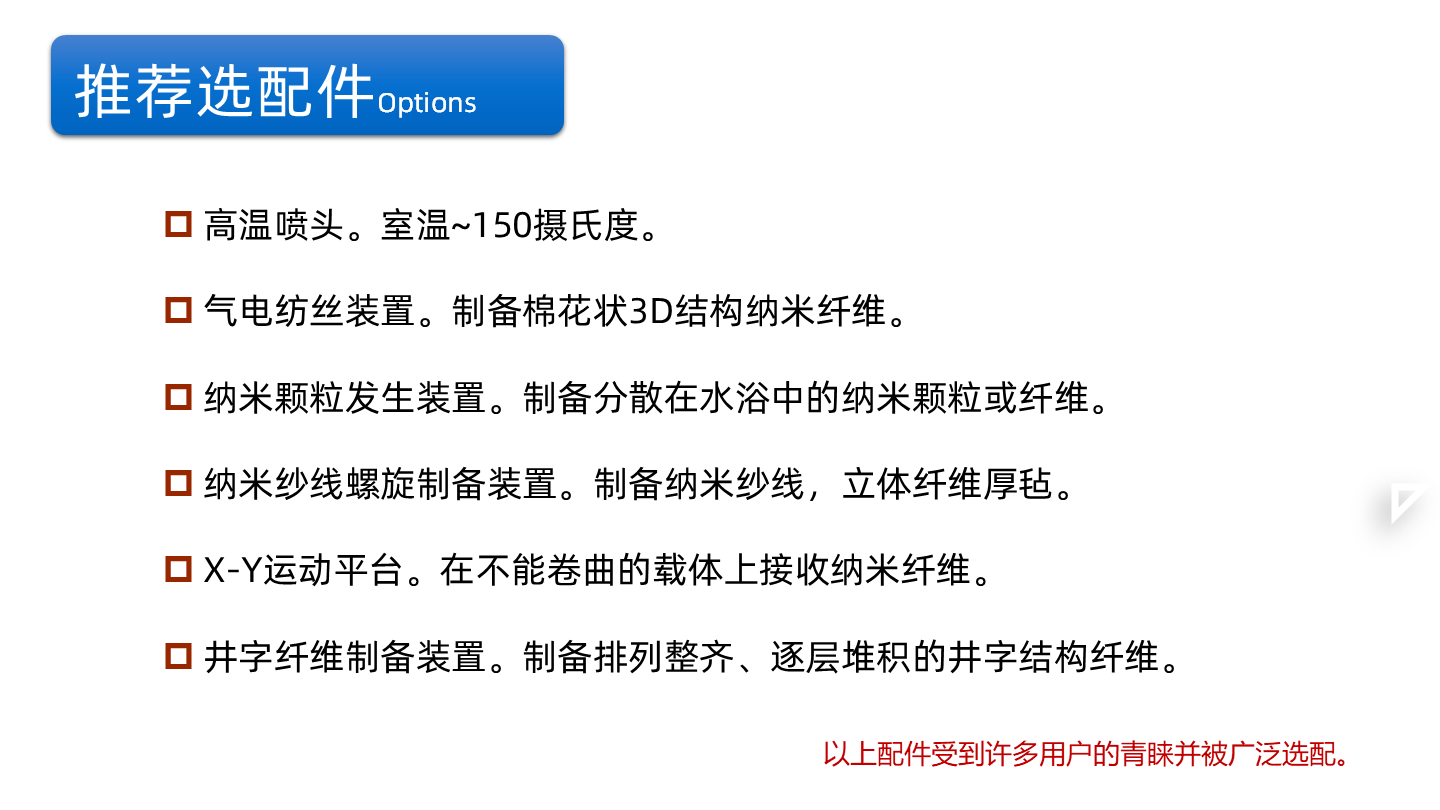

    • 可升级配件:

  • 序号

    TL-Pro 高压静电纺丝机 专业版 升级可选配件

    1

    正高压电源反馈系统

    含正高压监控和反馈系统。

    2

    三层同轴喷头

    三层同轴超长喷头,内、中、外三层针头均可以任意更换。

    3

    同轴多喷头

    提供多通道的同轴喷头,提高同轴纤维的生产效率。

    4

    三通道岛型喷头

    多通道岛形喷头(Islands-in-the-sea spinneret)可用于制作3种以上不同成分的复合纤维。运用岛形喷射纺丝技术,可以将不同性质的聚合物结合在一起制成具有特殊性能的纳米纤维。另外,同时纺N种纤维,通过后处理去除其中一种或N种纤维,有助于提高纤维膜的孔隙率,增大比表面积。

    岛形喷头可以制备类似电缆形状的复合纤维。

    5

    四通道岛型喷头

    6

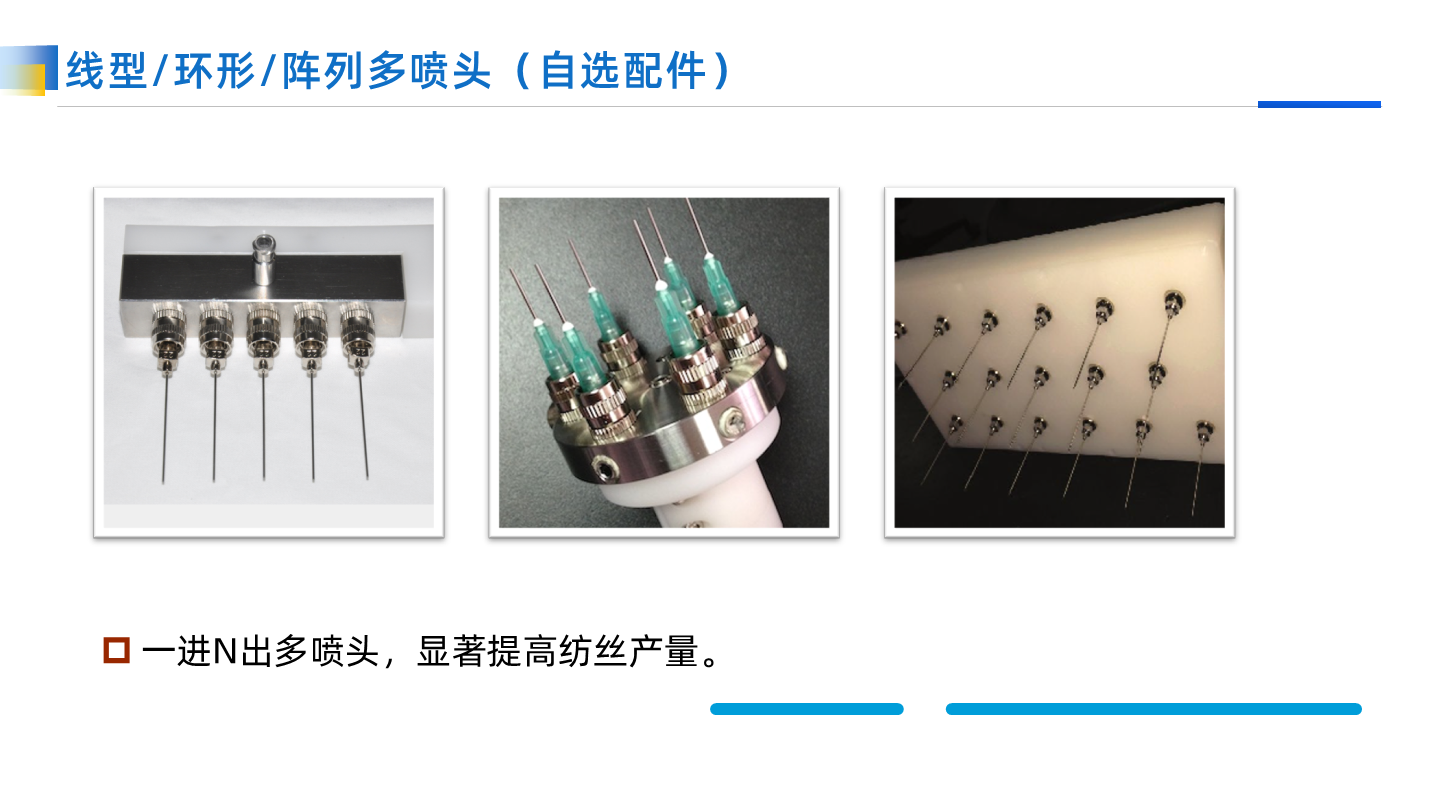

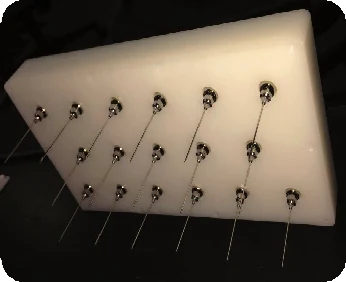

    多喷头


    7

    气流辅助单喷头

    大幅度提高生产效率

    8

    气流辅助多喷头

    任意数量多喷头加气流辅助系统,极大提高生产效率。

    9

    无针喷头

    不使用针头,纺丝量更大。

    10

    X-Y移动平台

    X-Y运动平台的使用可以在一些表面不能弯曲的材料上制备均匀的纳米纤维膜,直接把接收材料放在X-Y绝缘运动平台上,就可以按照设定的轨迹和速度运动,轻易制成均匀的纳米纤维膜。

    11

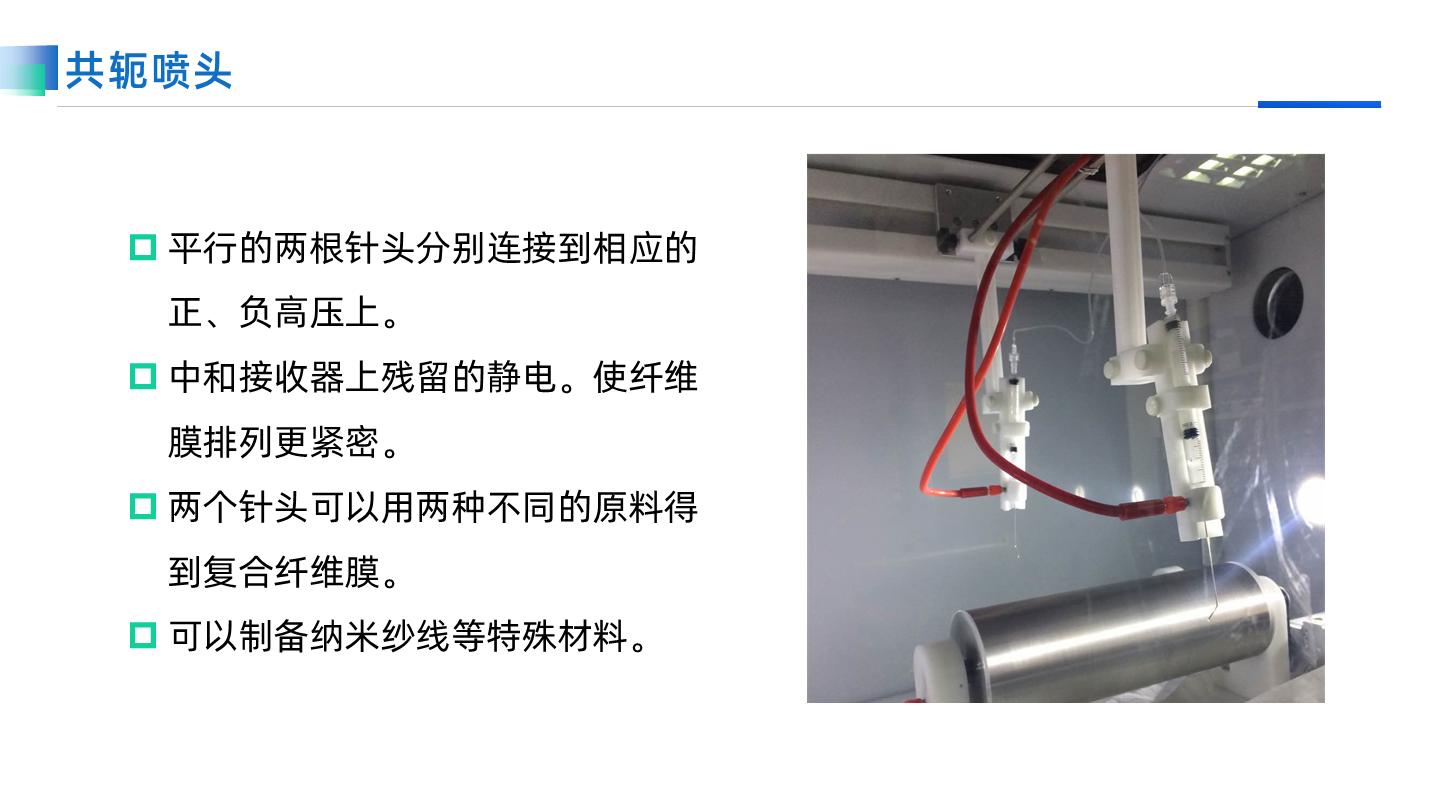

    共轭纺丝支架

    专用于共轭纺丝的喷头支架,承载≥4个针头进行共轭纺丝。

    12

    平行电极收丝器

    在静电纺丝中,平行电极收丝器是实验室用来收集定向纤维膜的主要装置之一,平行电极收丝器收集到的纤维定向程度高。通力微纳提供多种不同设计的平行电极收丝器。

    13

    磁性电极收丝器

    磁性电极收丝器是制备中空管状、取向纤维的方法之一。

    14

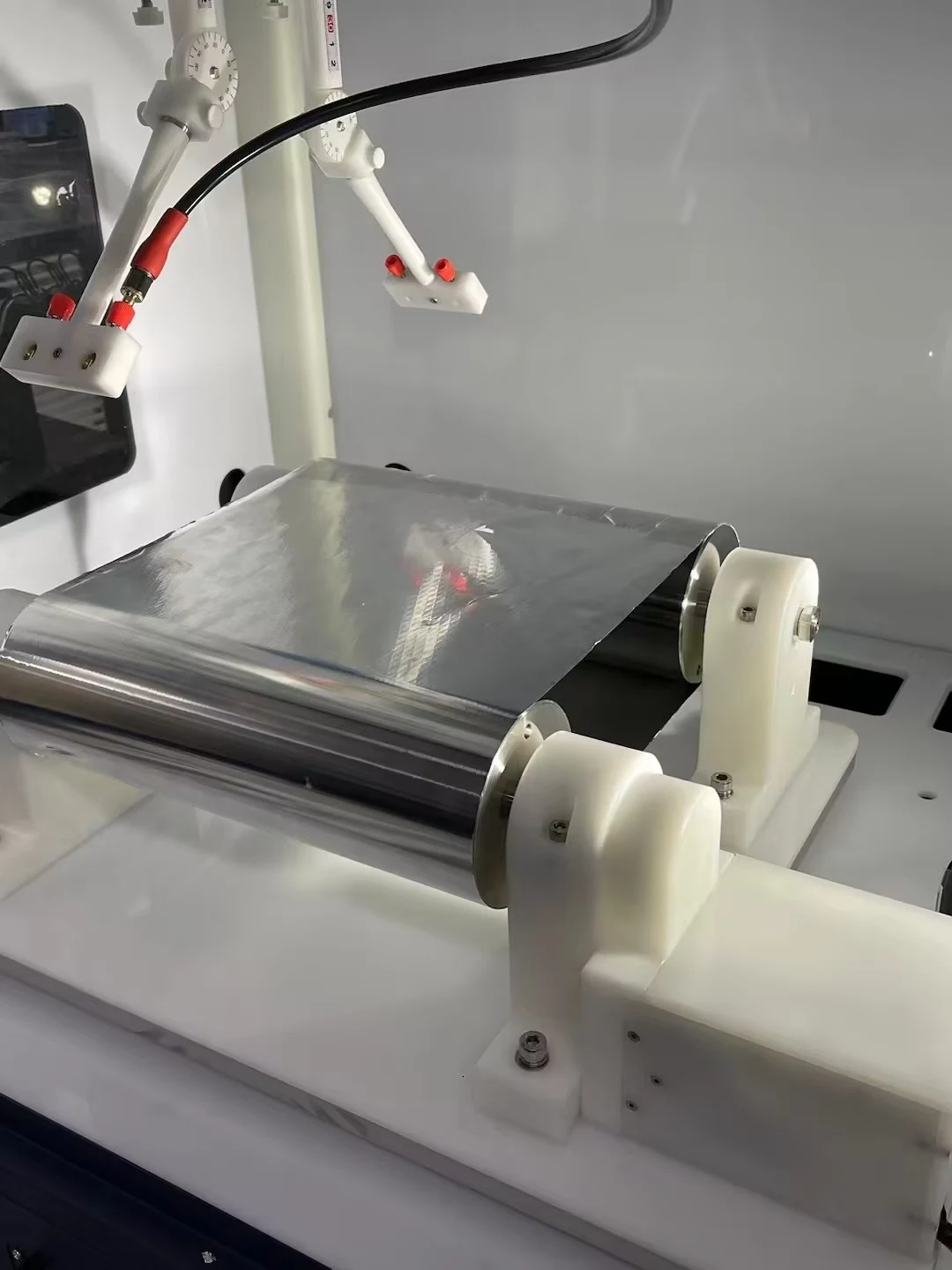

    小型连续收丝器

    可以连续收卷放卷,制备连续的纳米纤维膜。

    15

    干燥箱

    连续纺丝后,纤维需要进行烘干再收卷,这个干燥箱是配合上述连续收丝器使用的。

    16

    在线视频观察系统

    由于静电纺丝产生的纤维直径很小,需要配合专门的光源和在特定的观察角度才能看到纺丝的状态。通力微纳开发的在线视频监测系统可以通过显示器或电脑直接观测和记录纺丝过程,为静电纺丝实验研究工作提供了宝贵的过程记录资料。

    17

    水浴收丝器

    水浴收丝器有静态水浴收丝器和动态水浴收丝器。静态水浴可以制备取向纤维,也可以接收其他形态的纤维。动态水浴根据使用要求则有不同的设计方案。

    18

    注射器加热器

    加热温度:室温~80℃。喷头可连接高压。

    19

    熔融喷头

    加热温度:室温~400℃。喷头可连接高压。

    20

    紫外固化UV

    高压静电纺丝过程中,有时会用到紫外线UV灯对纺丝射流或纤维照射, 形成部分或全部交联固化。我们为各种型号的纺丝机专门配备了相应的紫外线UV灯,供用户选购。

    21

    纳米线收集装置

    可以用来收集连续的纳米线。

    22

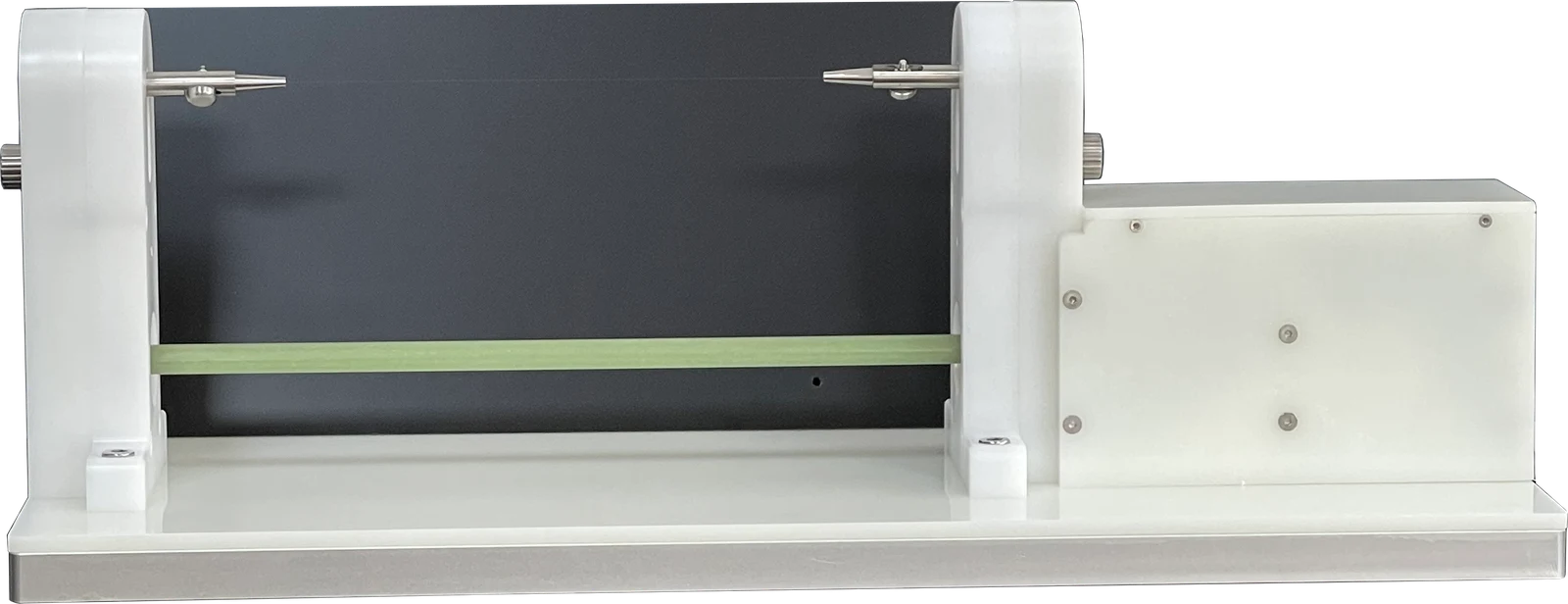

    细丝收集器

    各种规格细轴收丝器。细轴直径 ≥ 0.1mm

    23

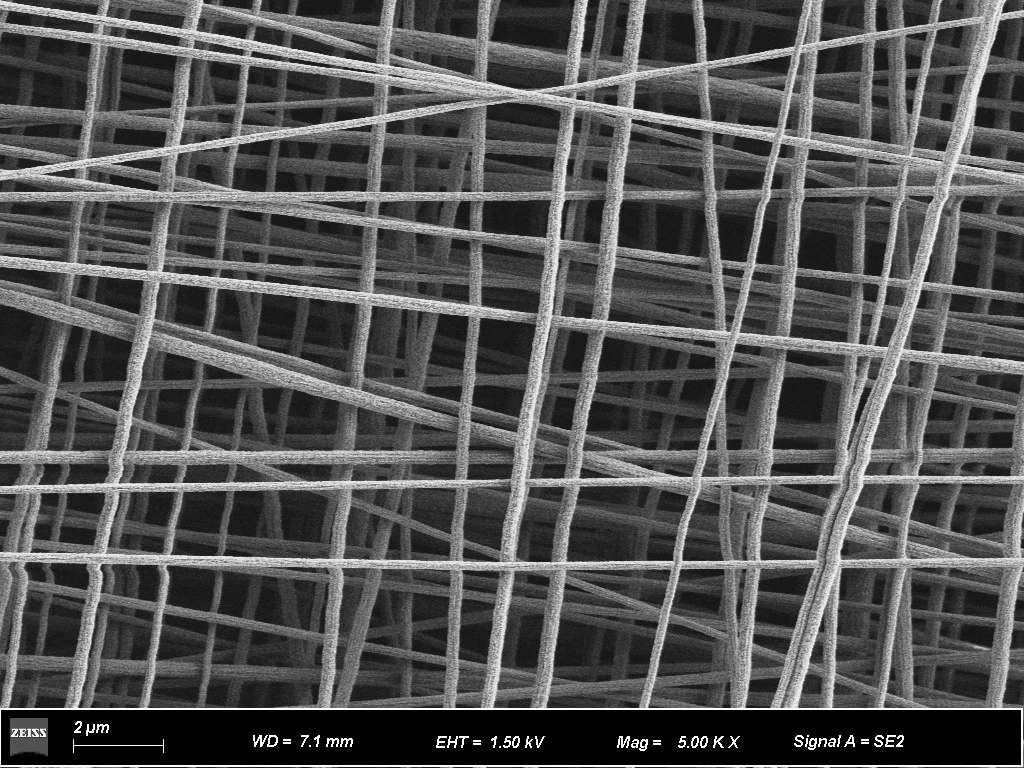

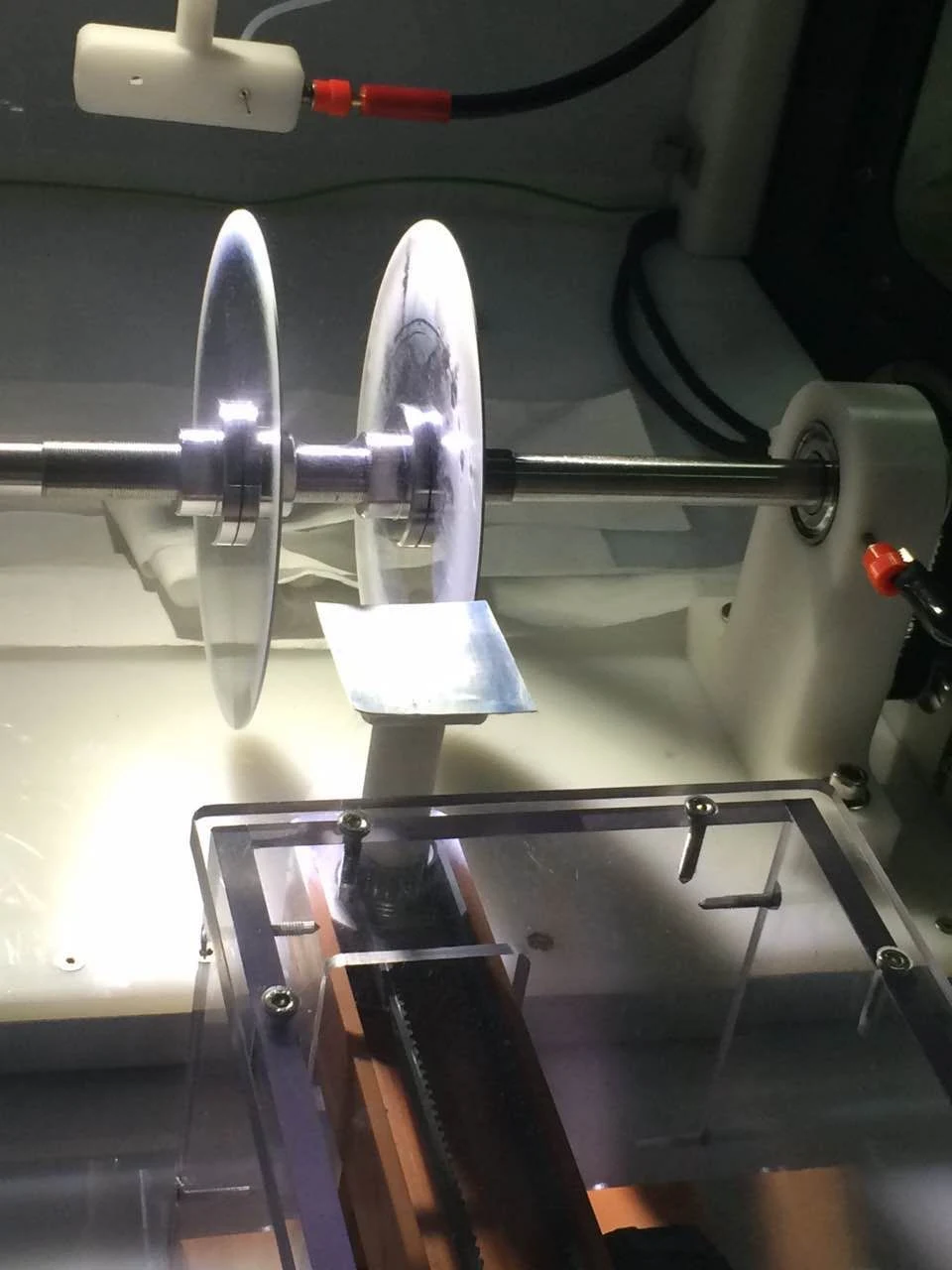

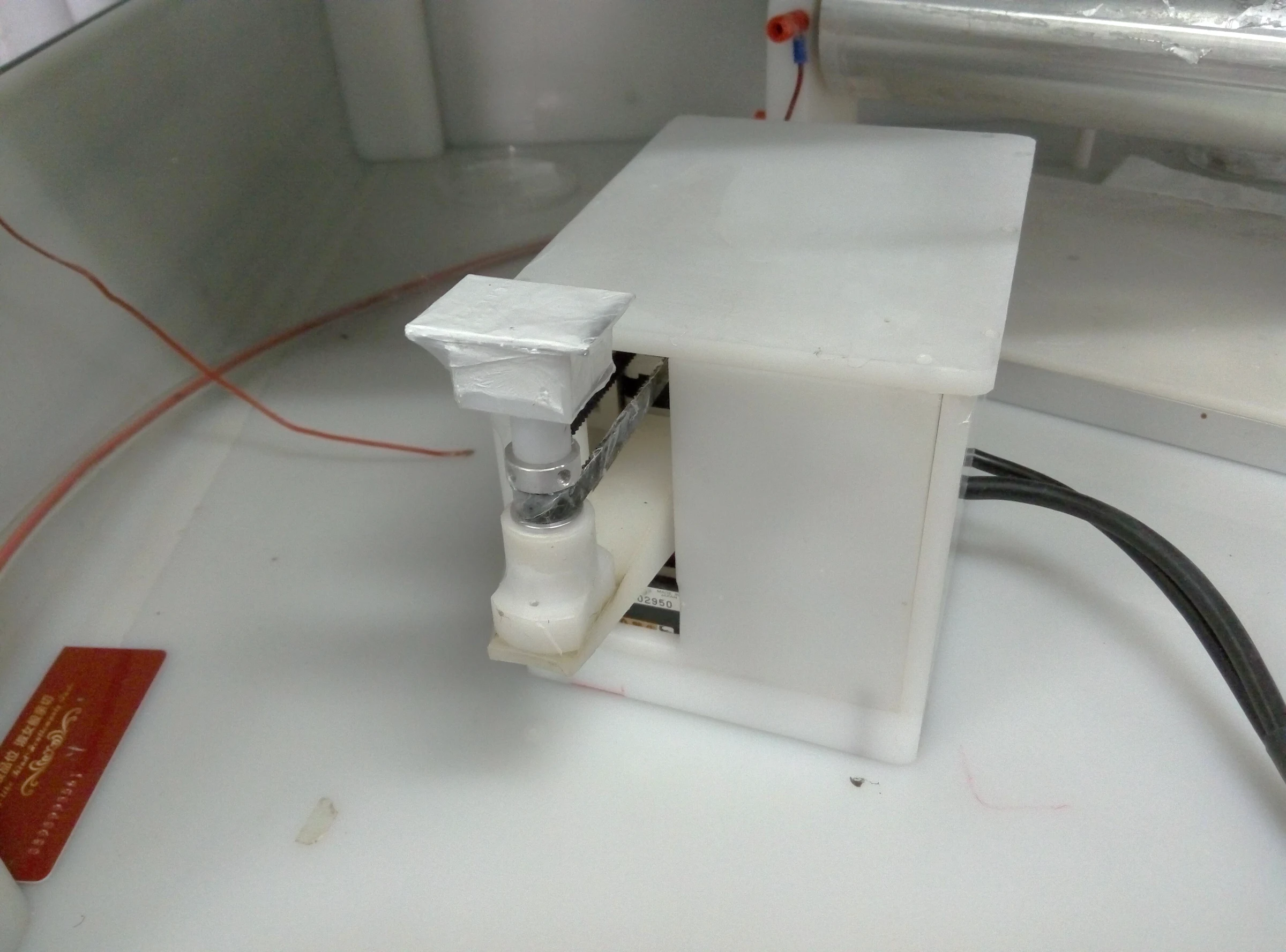

    井字纤维收丝器

    收集纵横交错的纤维膜。厚度可控。

    24

    零干扰加热器

    置于机箱上部,通过采用高透光率玻璃与机箱隔离的可见光加热,静态加热系统,无气流干扰,无电场干扰。推荐生物医药领域应用。

    25

    角度可调的观察灯

    该角度可以任意调节的观察灯助您肉眼观察更细小的纤维。

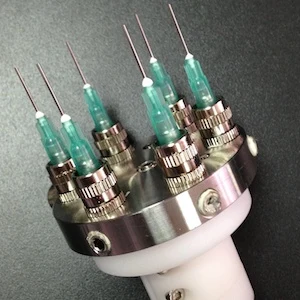

    • 线性5喷头。

    • 或环形6喷头。

    • 所有针头均可以更换各种不同规格的针头。
