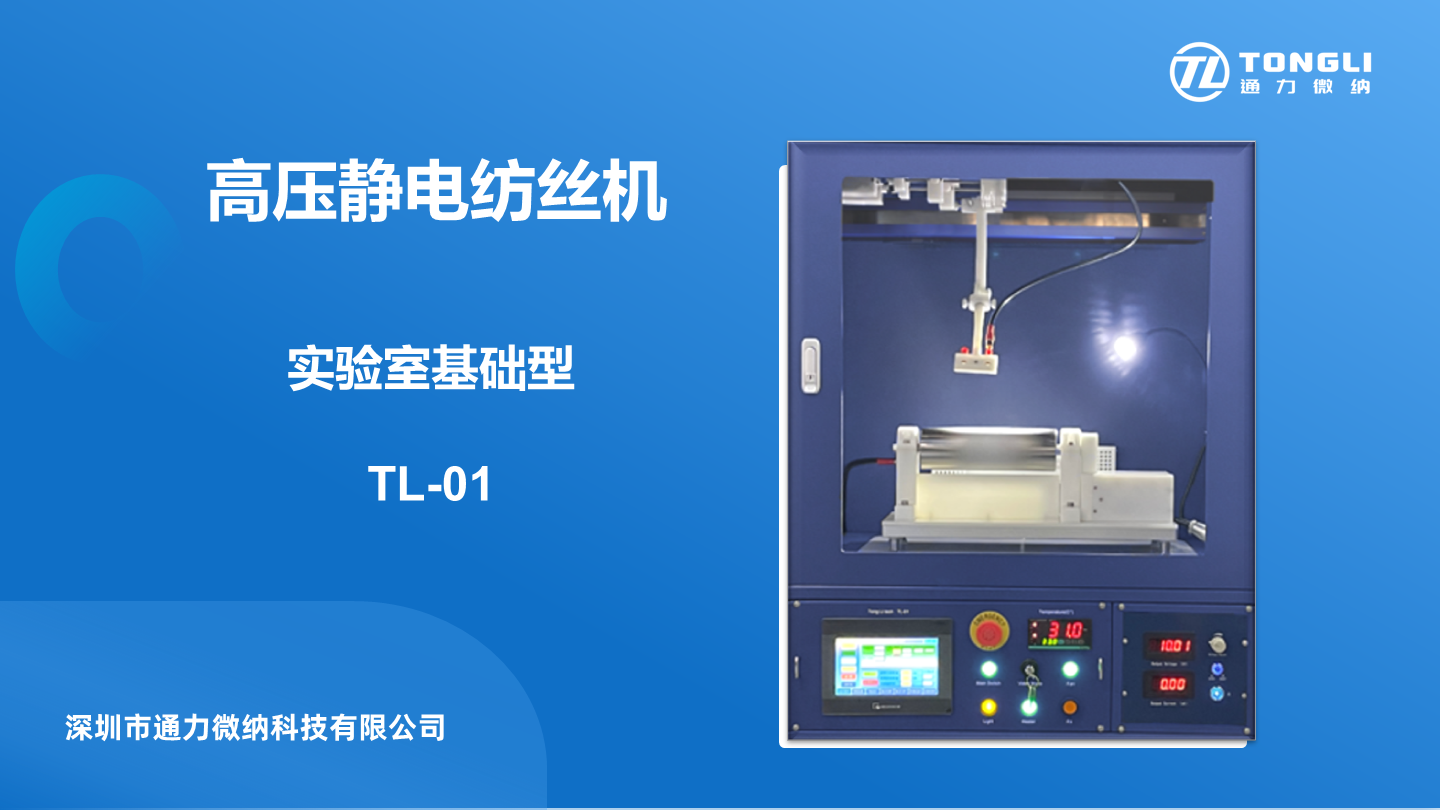

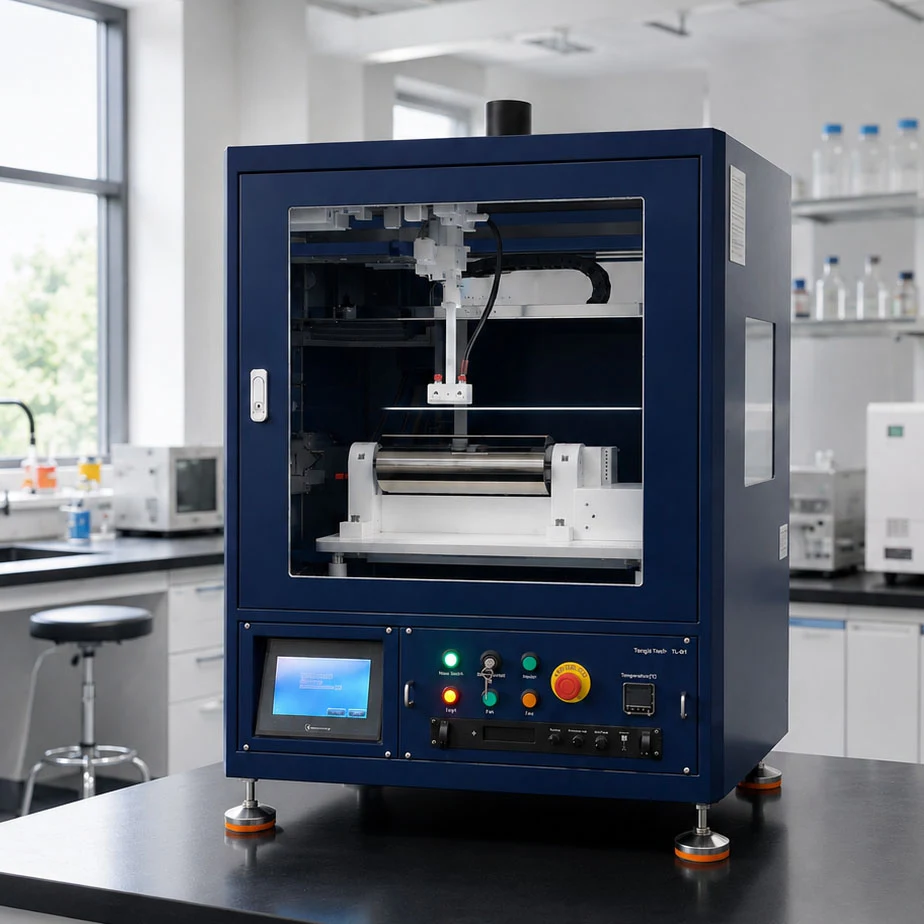

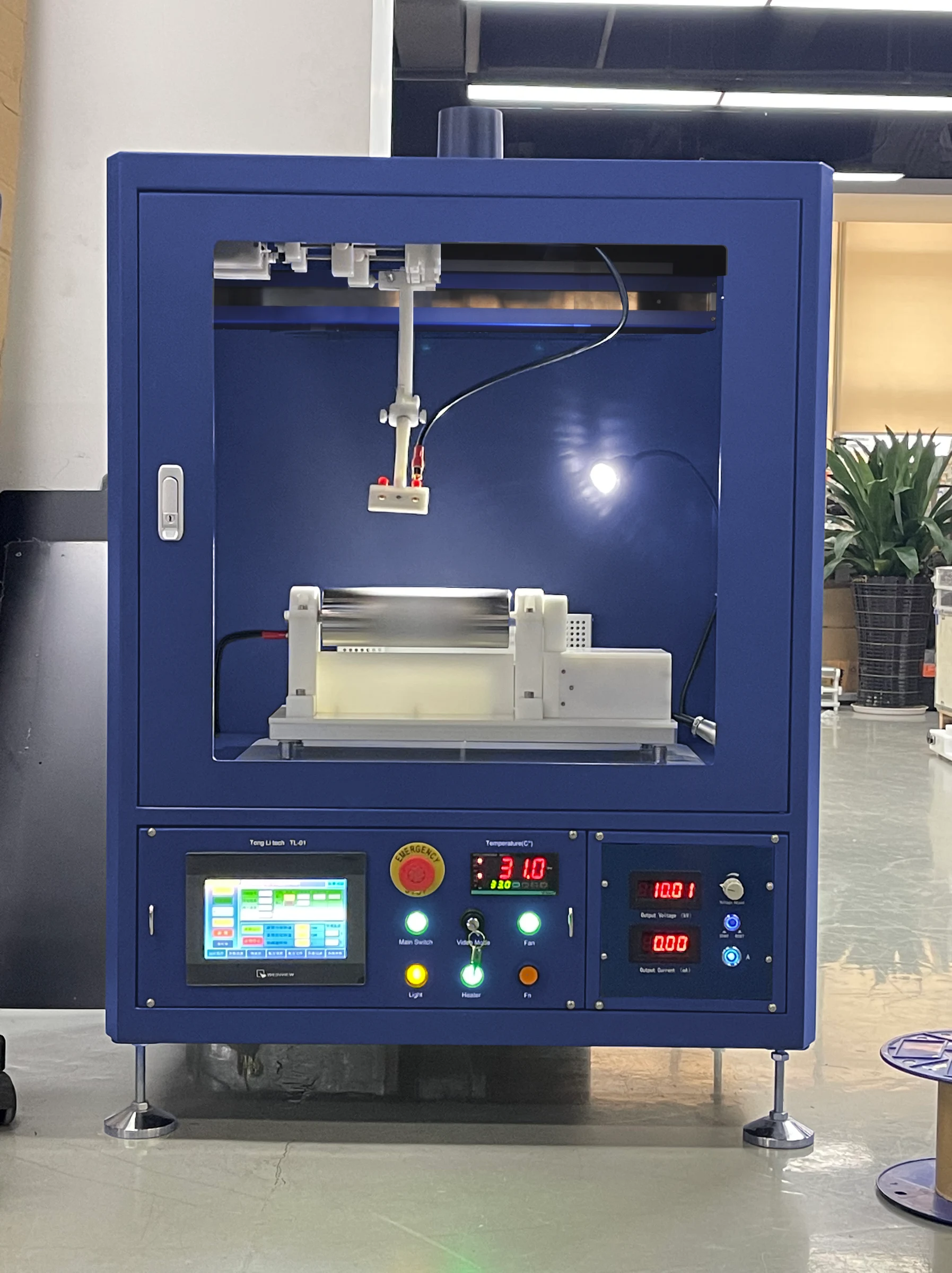

TL-01基础版静电纺丝机

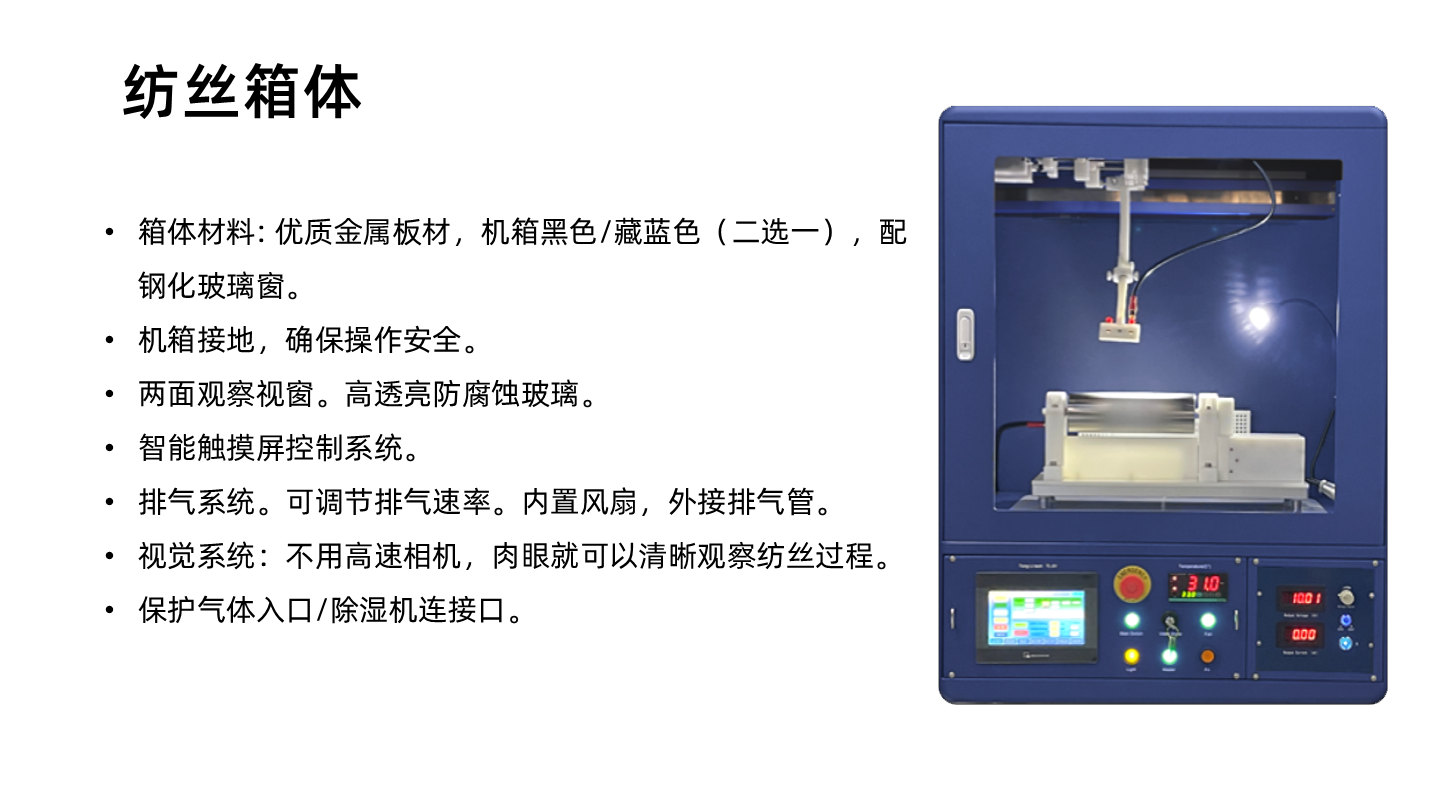

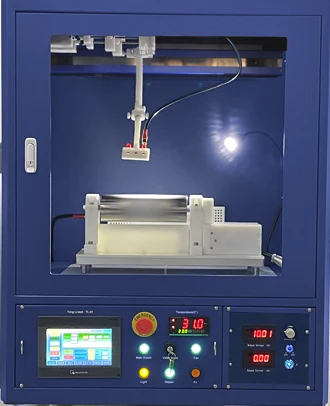

纺丝箱体

双面观察视窗，便于查看纺丝过程

• 金属箱体与双面视窗：优质金属板材，黑色 / 藏蓝色可选。 钢化玻璃高透亮、耐腐蚀，机箱接地。
• 触摸屏与排气系统：智能触摸屏控制，排气速率可调。 内置风扇，可外接排气管。
• 直接观察纺丝过程：无需高速相机，肉眼即可清晰观察。
• 环境接口：保护气体入口 / 除湿机连接口。

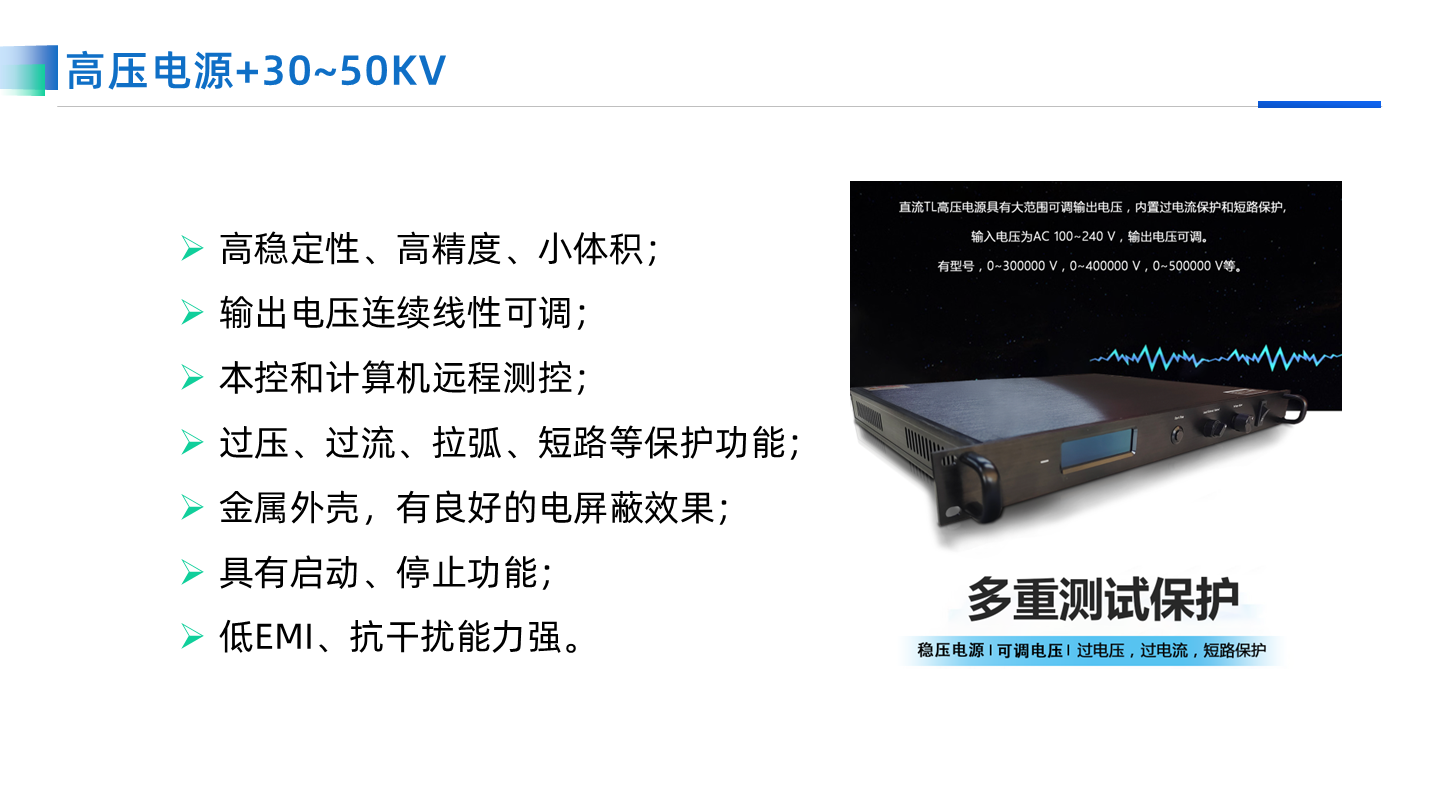

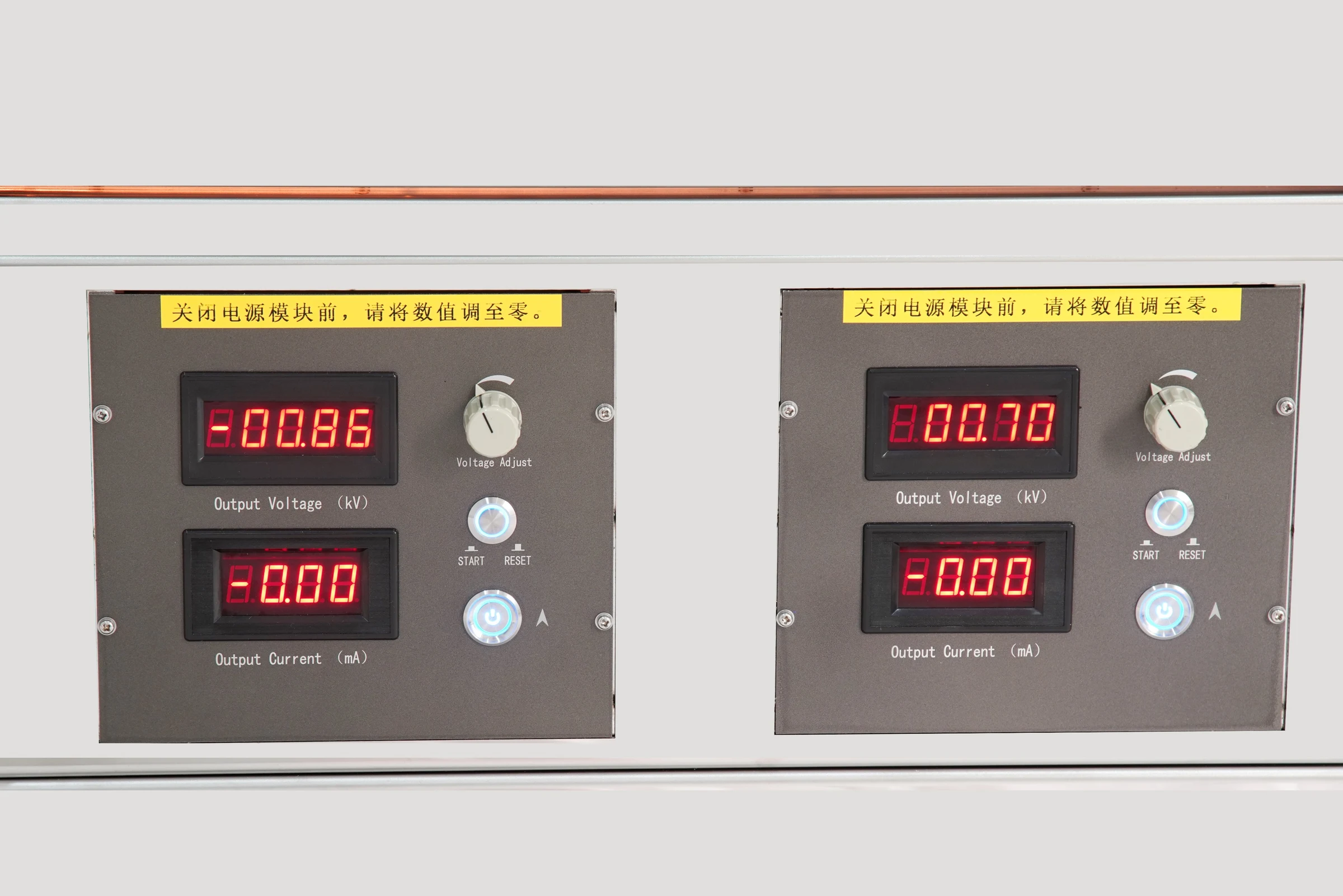

高压电源

• 高稳定性、高精度与小体积：+30–50 kV
• 输出电压连续线性可调：支持本控与计算机远程测控
• 过压、过流、拉弧、短路保护：金属外壳，具有良好的电屏蔽效果
• 启动 / 停止控制，低 EMI、抗干扰

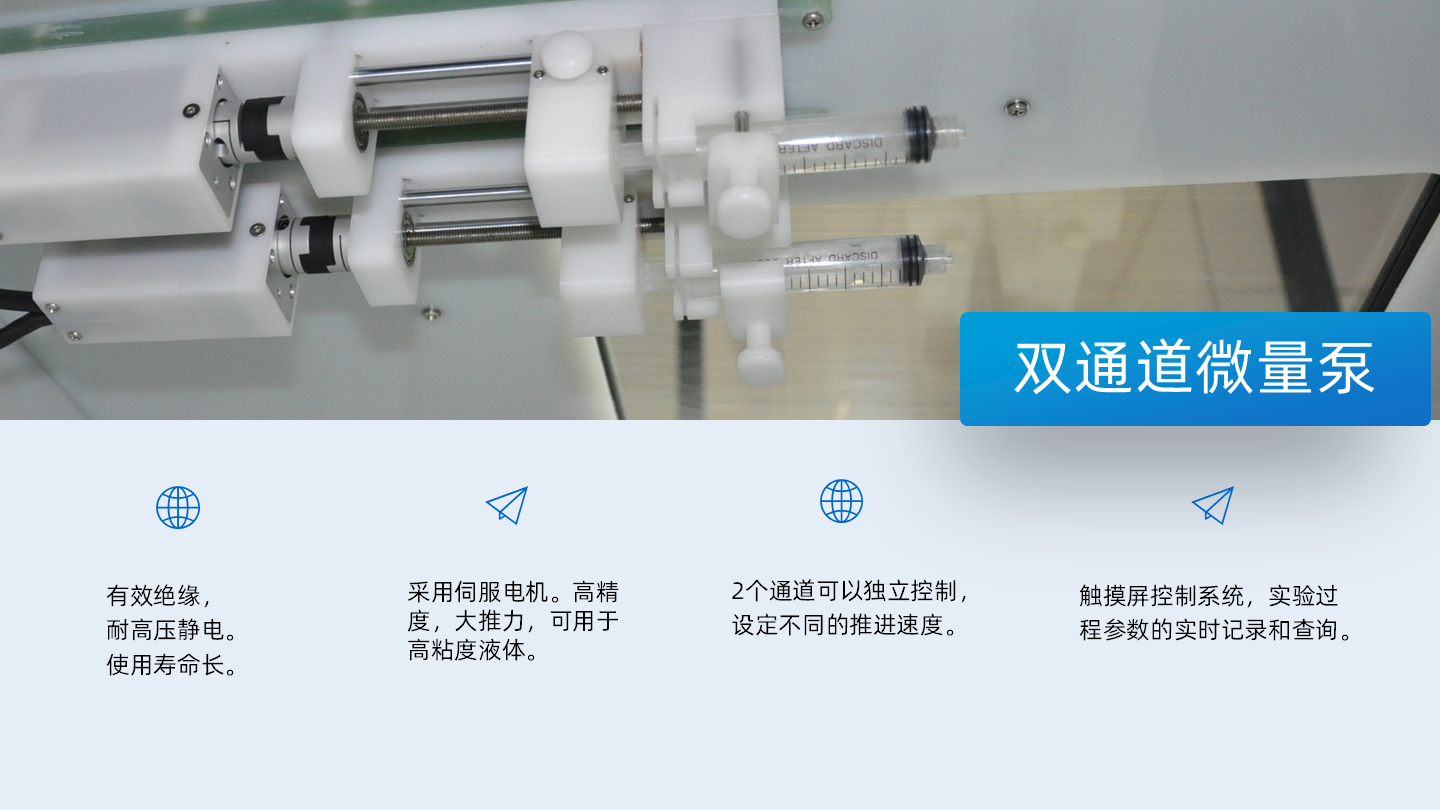

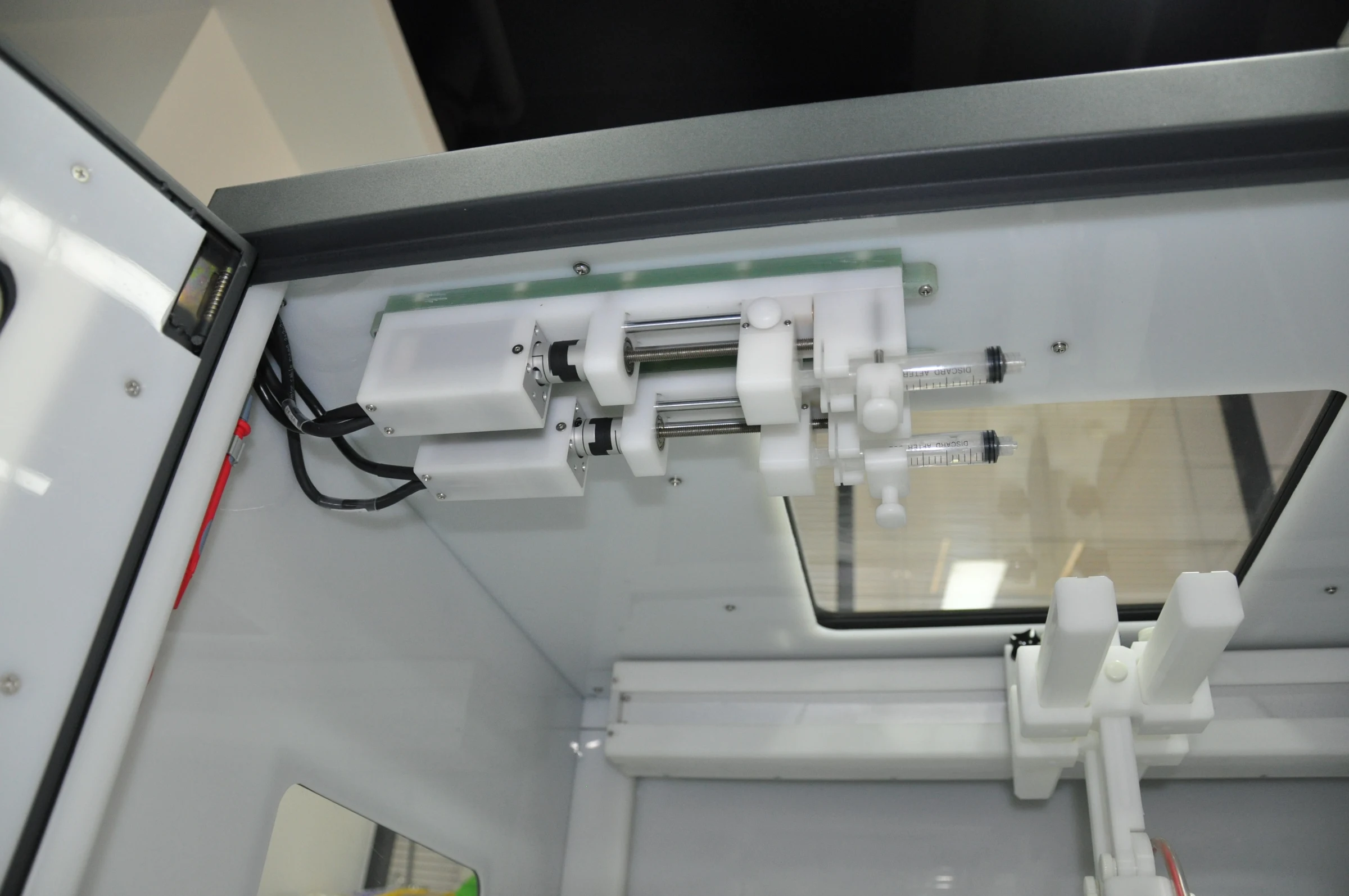

双通道微量泵

独立设定推进速度，适配不同供液需求

• 绝缘与耐高压：有效绝缘，耐高压静电，使用寿命长。
• 伺服电机驱动：高精度、大推力，适用于高黏度液体。
• 双通道独立控制：2 个通道可设定不同的推进速度。
• 过程参数记录：触摸屏控制，实时记录并查询实验参数。

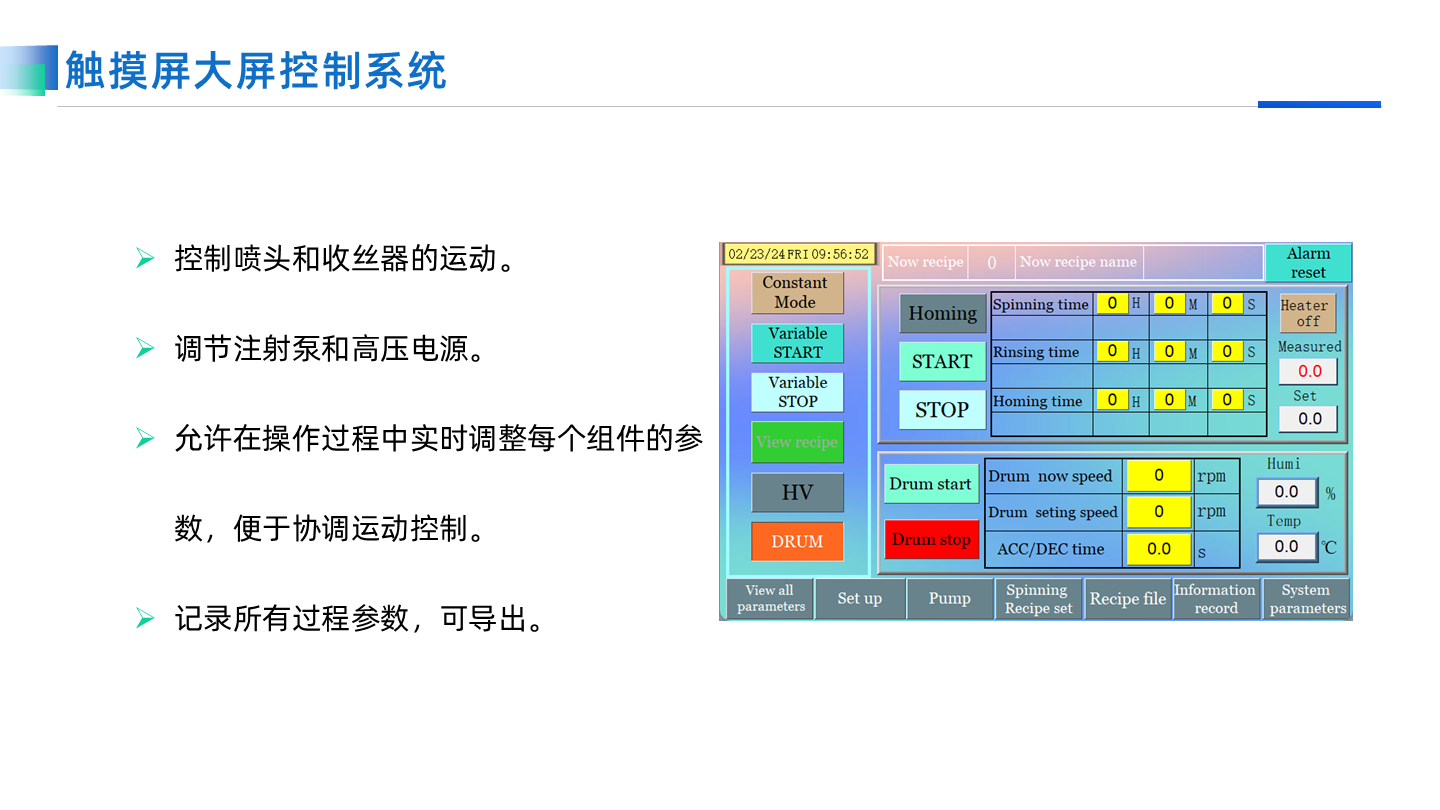

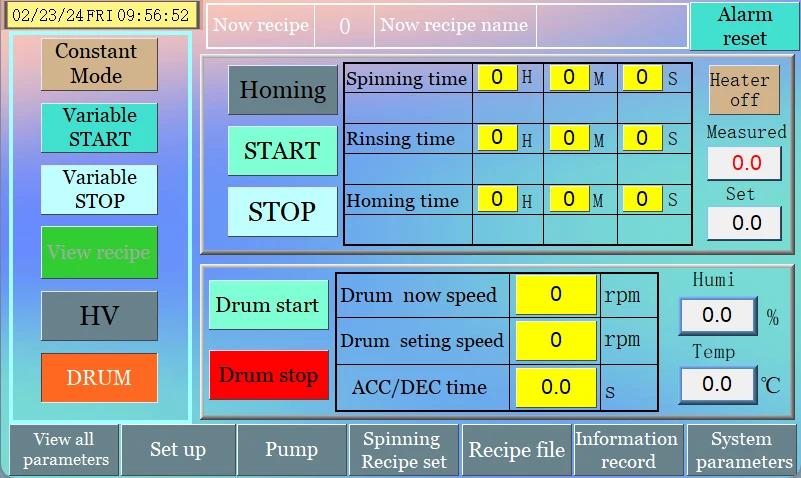

触摸屏控制系统

运动、供液与高压参数集中设置

• 控制喷头与收丝器运动
• 调节注射泵与高压电源：操作中实时调整各组件参数， 协调运动控制
• 记录全部过程参数，支持导出

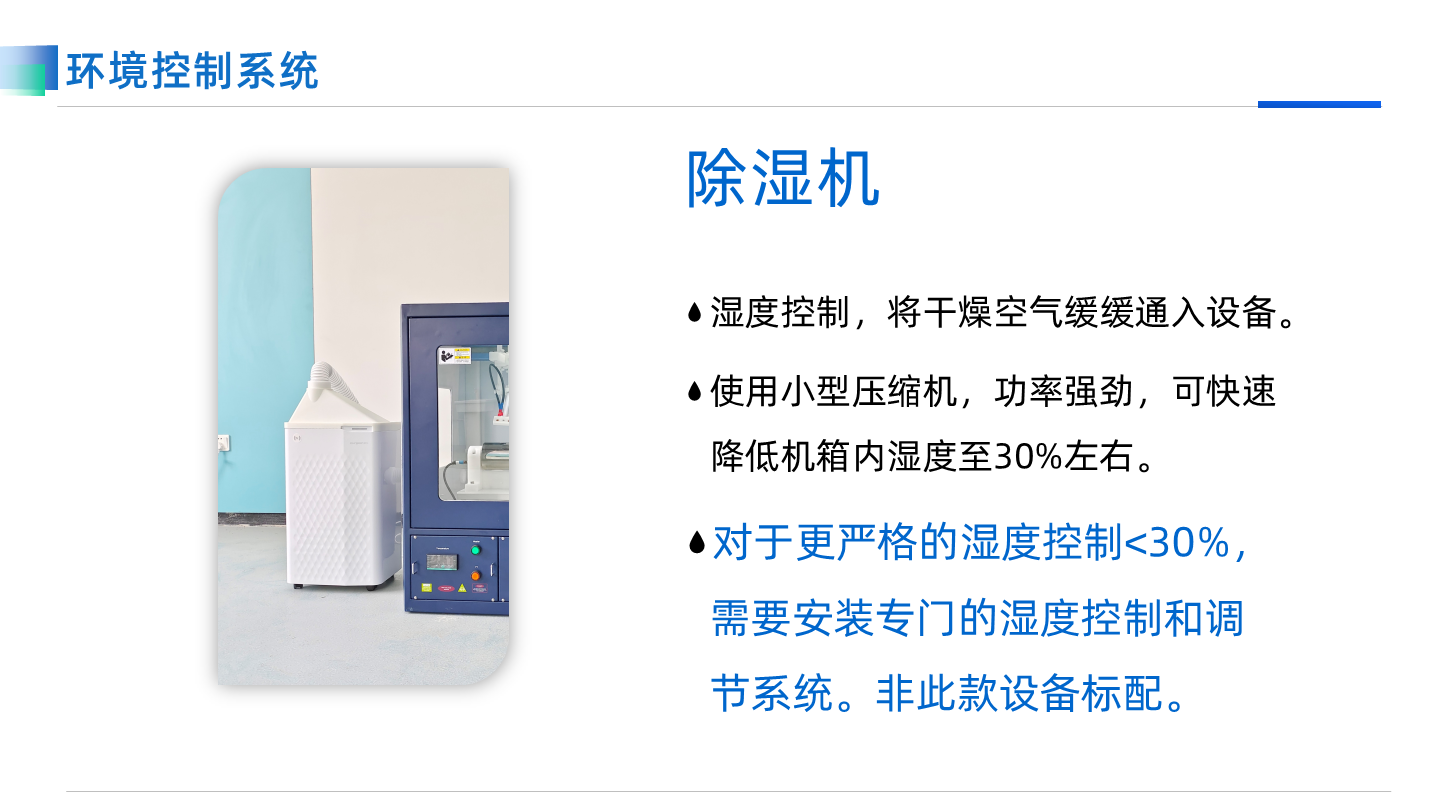

除湿与环境控制

• 将干燥空气缓缓通入设备
• 约 30% RH
• 小型压缩机：功率强劲，可快速降低机箱内湿度。
• 干燥空气供给：通过缓慢通入干燥空气控制设备内湿度。
• 更严格的低湿控制：加强除湿机（选配）可降低湿度到 20%。

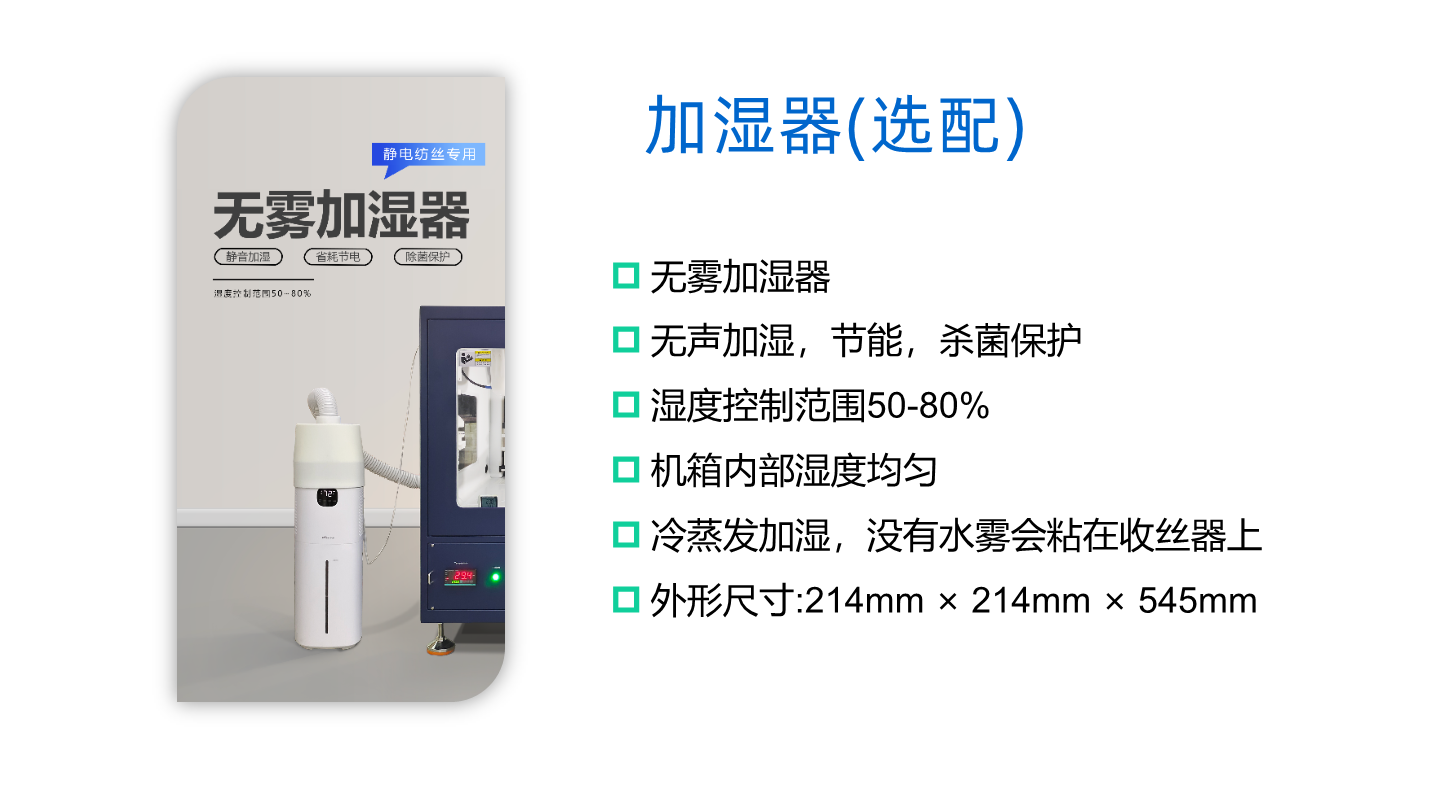

无雾加湿器

选配组件

• 50–80% RH
• 冷蒸发加湿：无水雾粘附收丝器，机箱内部湿度均匀。
• 无声加湿：节能，并提供杀菌保护。
• 外形尺寸：214 × 214 × 545 mm

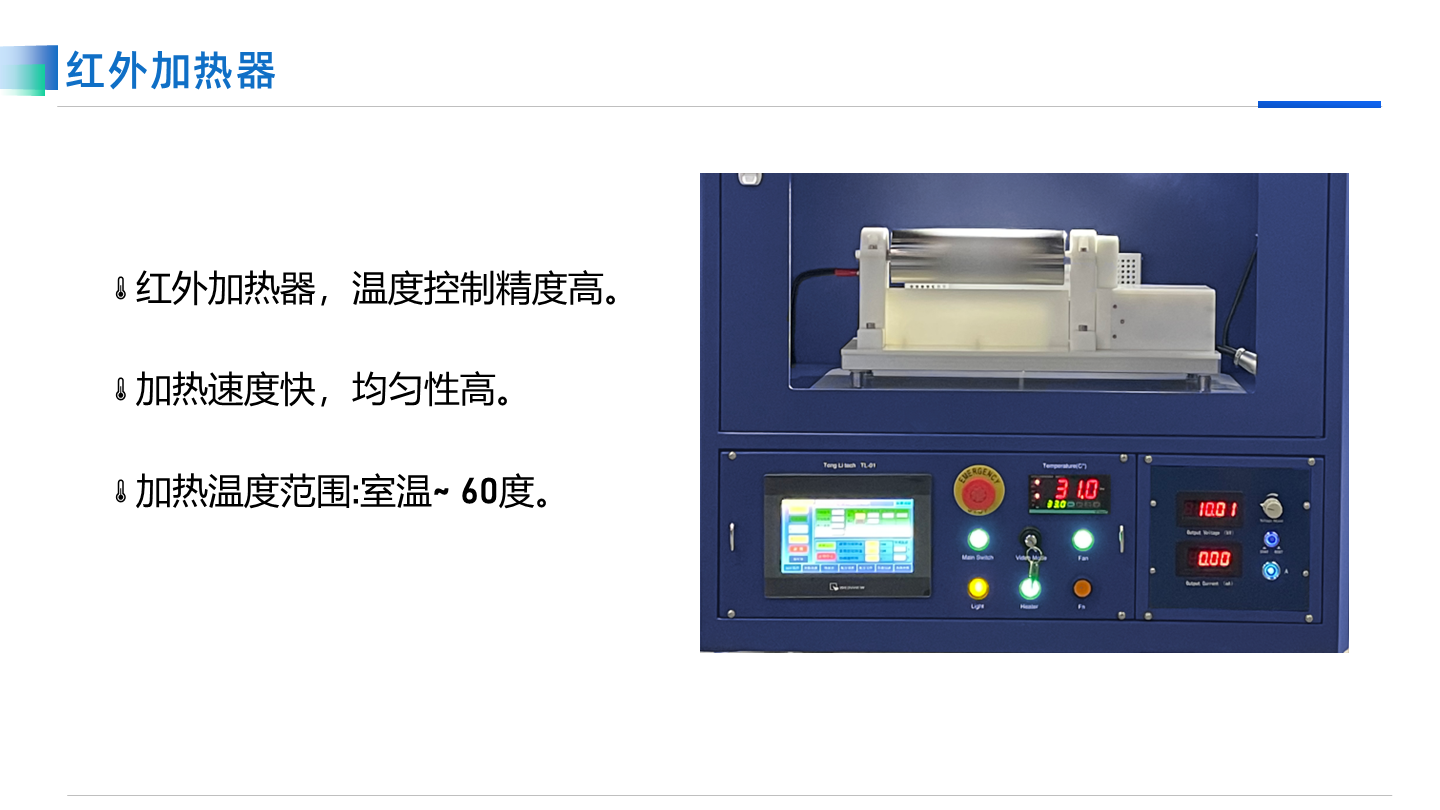

红外加热器

• 温度控制与加热组件：室温～60 °C
• 温度控制：红外加热，温度控制精度高。
• 加热表现：加热速度快，均匀性高。

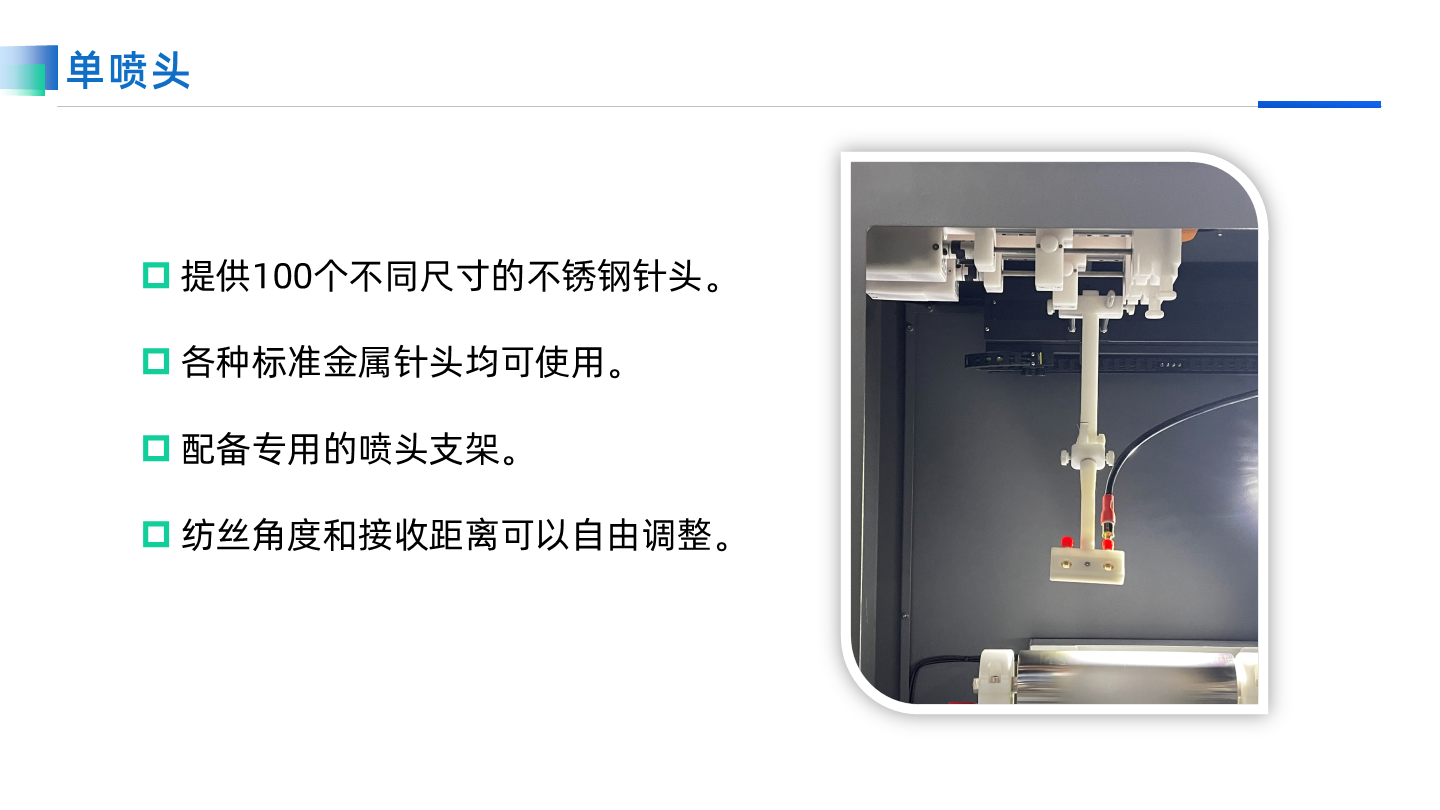

单喷头

• 支持常用标准金属针头
• 100 个：不同尺寸的不锈钢针头
• 各种标准金属针头均可使用
• 配备专用喷头支架：纺丝角度与接收距离可自由调整

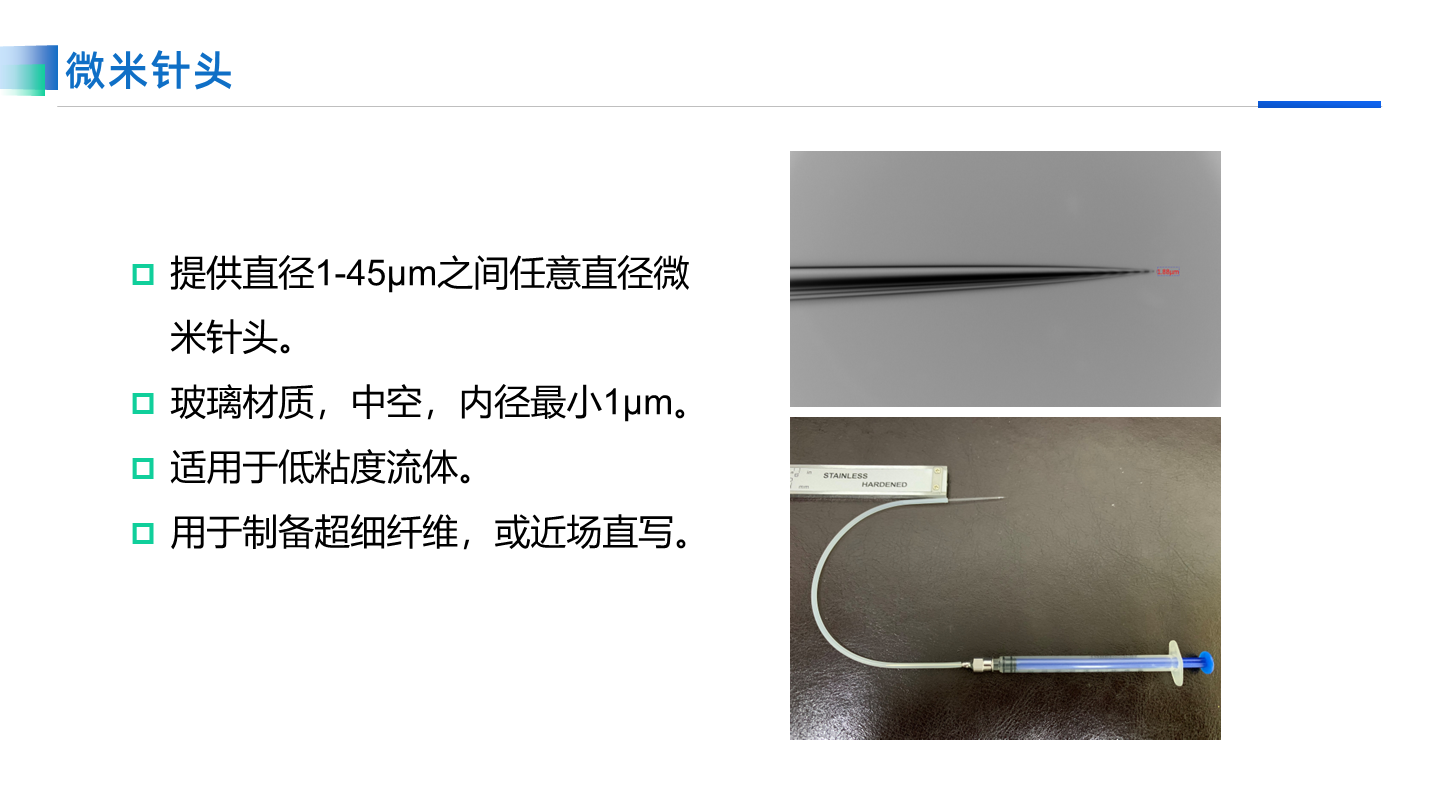

微米针头

用于超细纤维制备与近场直写

• 1–45 μm
• 任意直径可选：玻璃材质，中空结构，内径最小 1 μm。
• 适用流体：适用于低黏度流体。
• 实验用途：制备超细纤维，或进行近场直写。

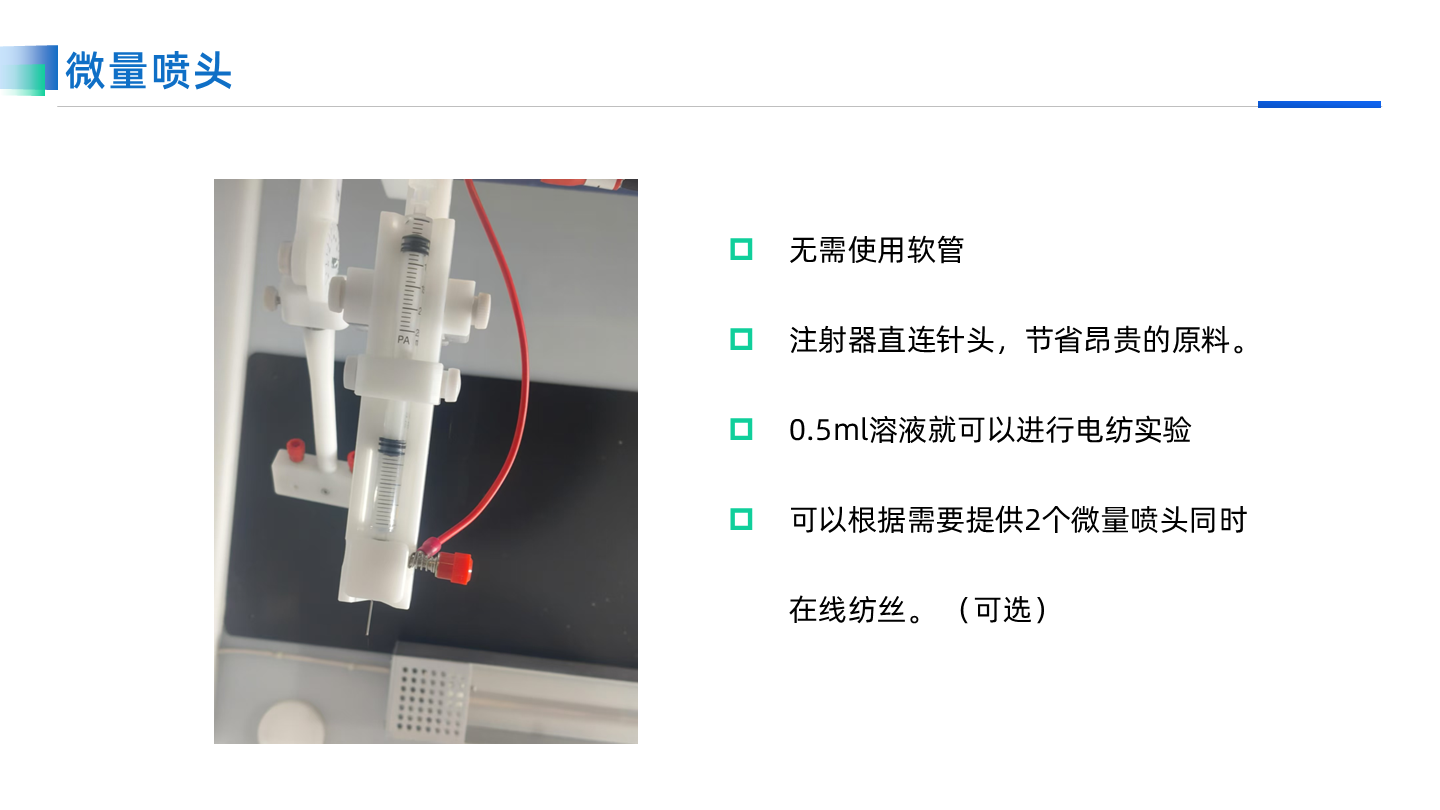

微量喷头

注射器直连针头，减少原料消耗

• 0.5 mL：溶液即可开展电纺实验
• 无需软管：直连针头，节省昂贵原料。
• 双微量喷头可选：可根据需要配置 2 个微量喷头 同时在线纺丝。

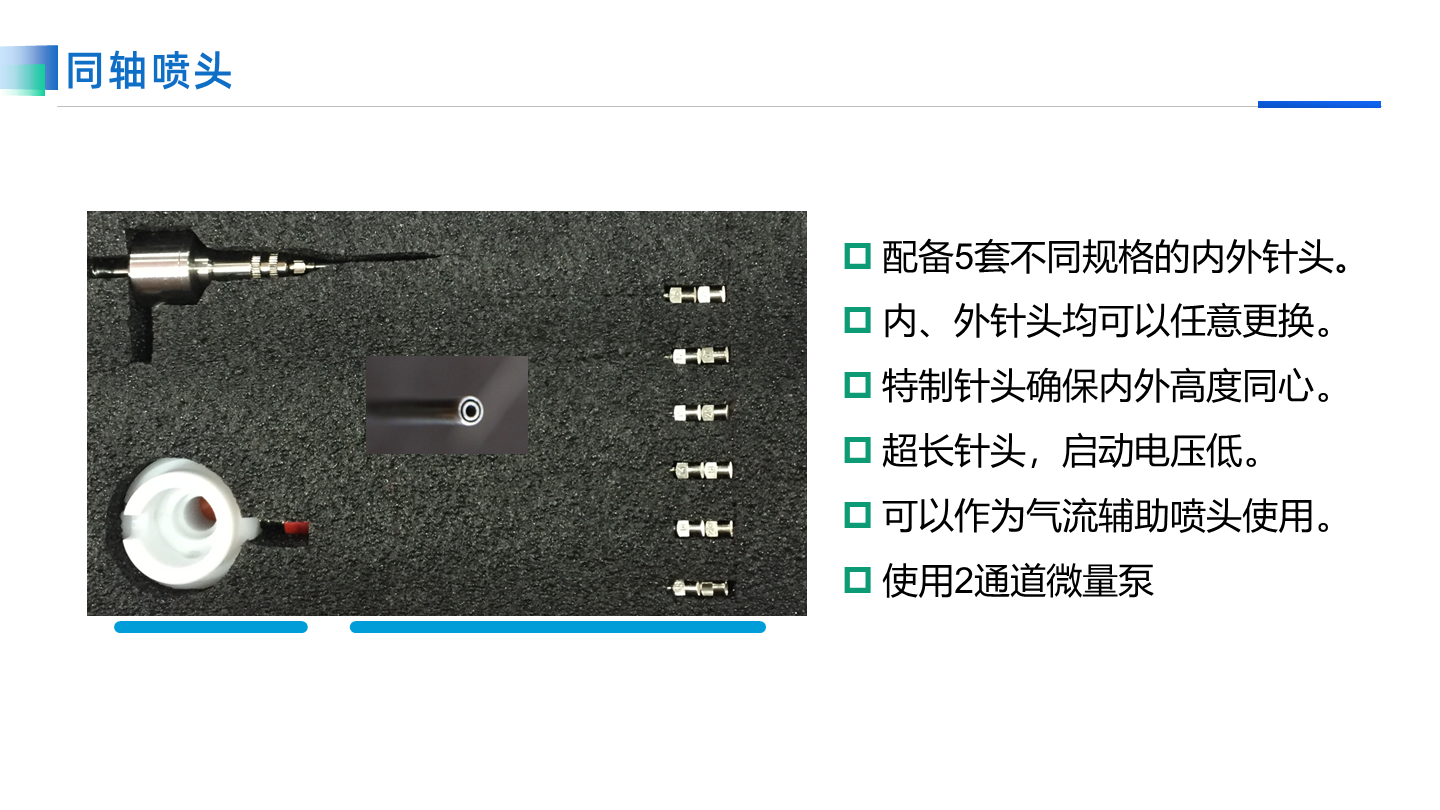

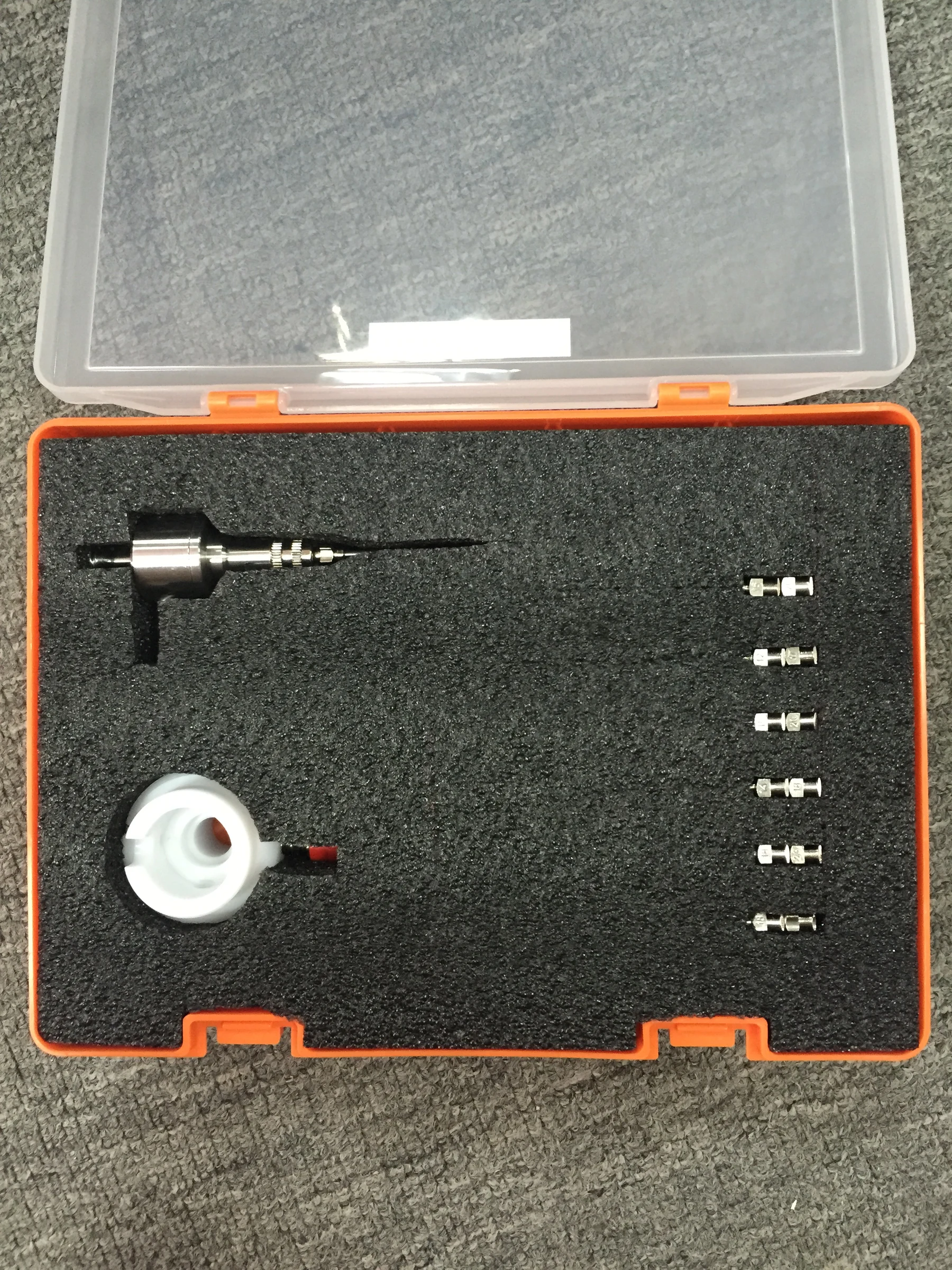

同轴喷头

• 配合双通道微量泵使用：配备 5 套不同规格的内外针头
• 内、外针头均可任意更换：特制针头，确保内外高度同心
• 超长针头，启动电压低：可作为气流辅助喷头使用

查看同轴喷头的详细尺寸与针头组合 ↗

并肩喷头

• 双通道独立供液
• 不同成分复合：2 个通道独立控制，可制备 不同成分的复合纤维膜。
• 针头配置：配备 5 套不同尺寸的针头。
• 通用规格：所有标准尺寸针头均可使用。

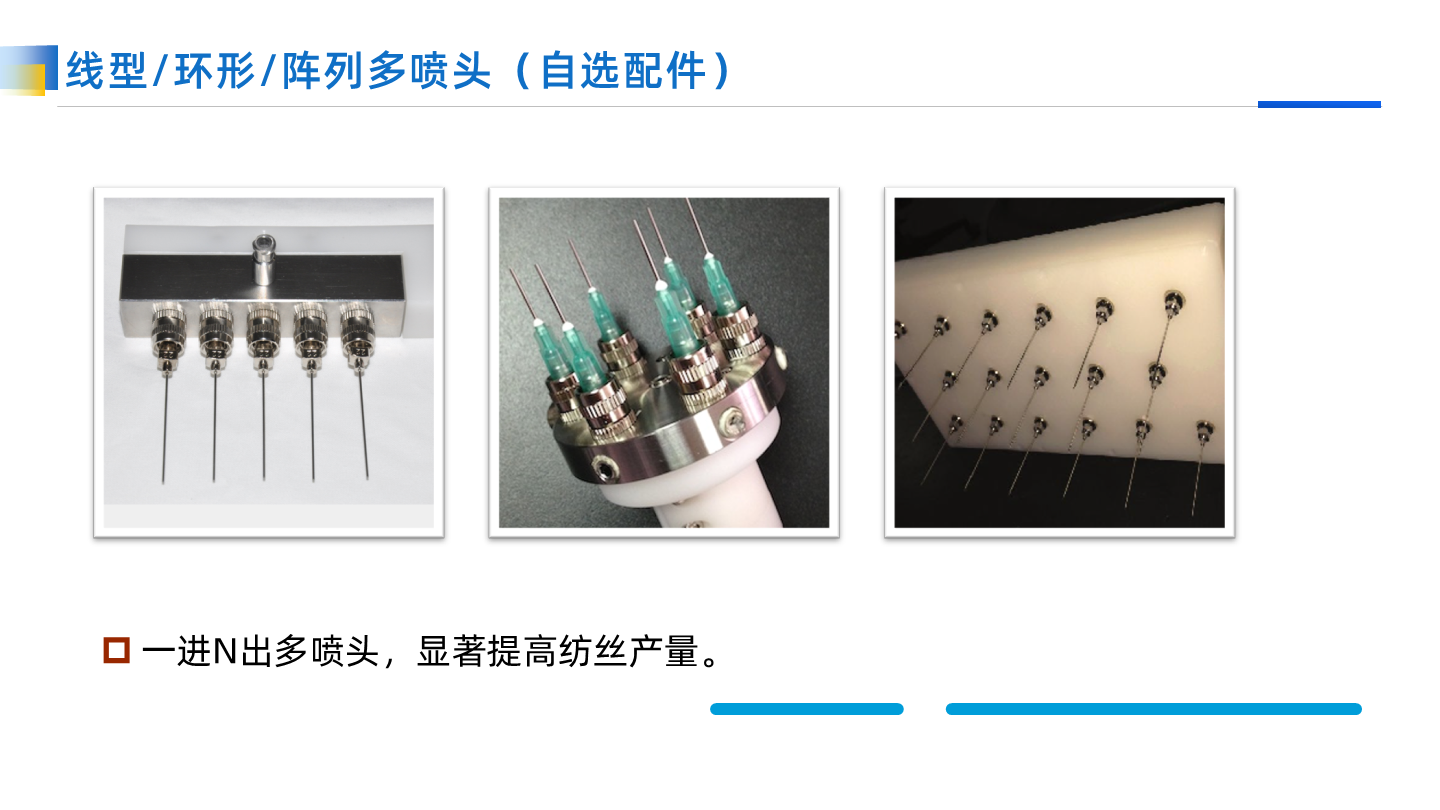

线型 / 环形 / 阵列多喷头

自选配件

• 线型多喷头
• 环形多喷头
• 阵列多喷头：一进 N 出，提高纺丝产量

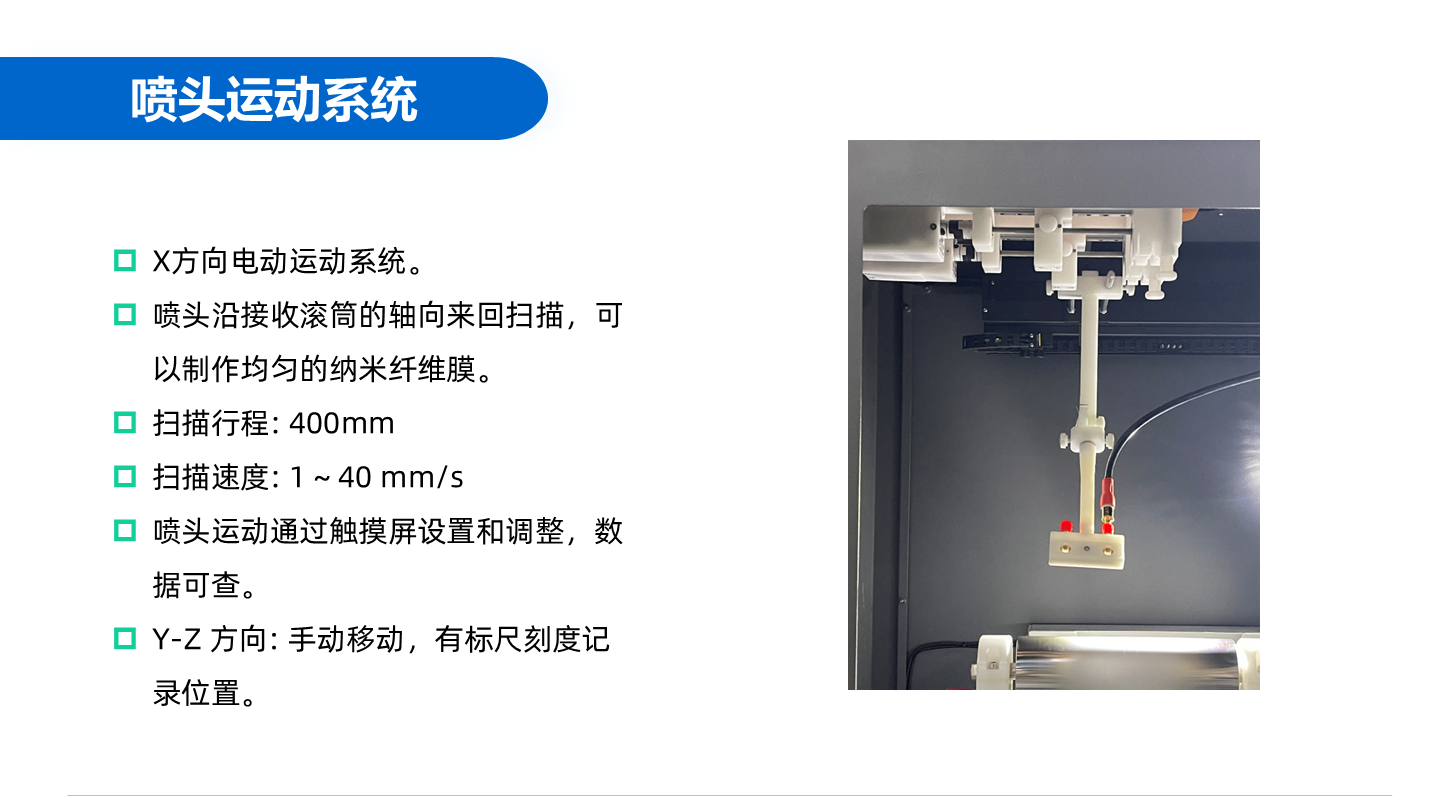

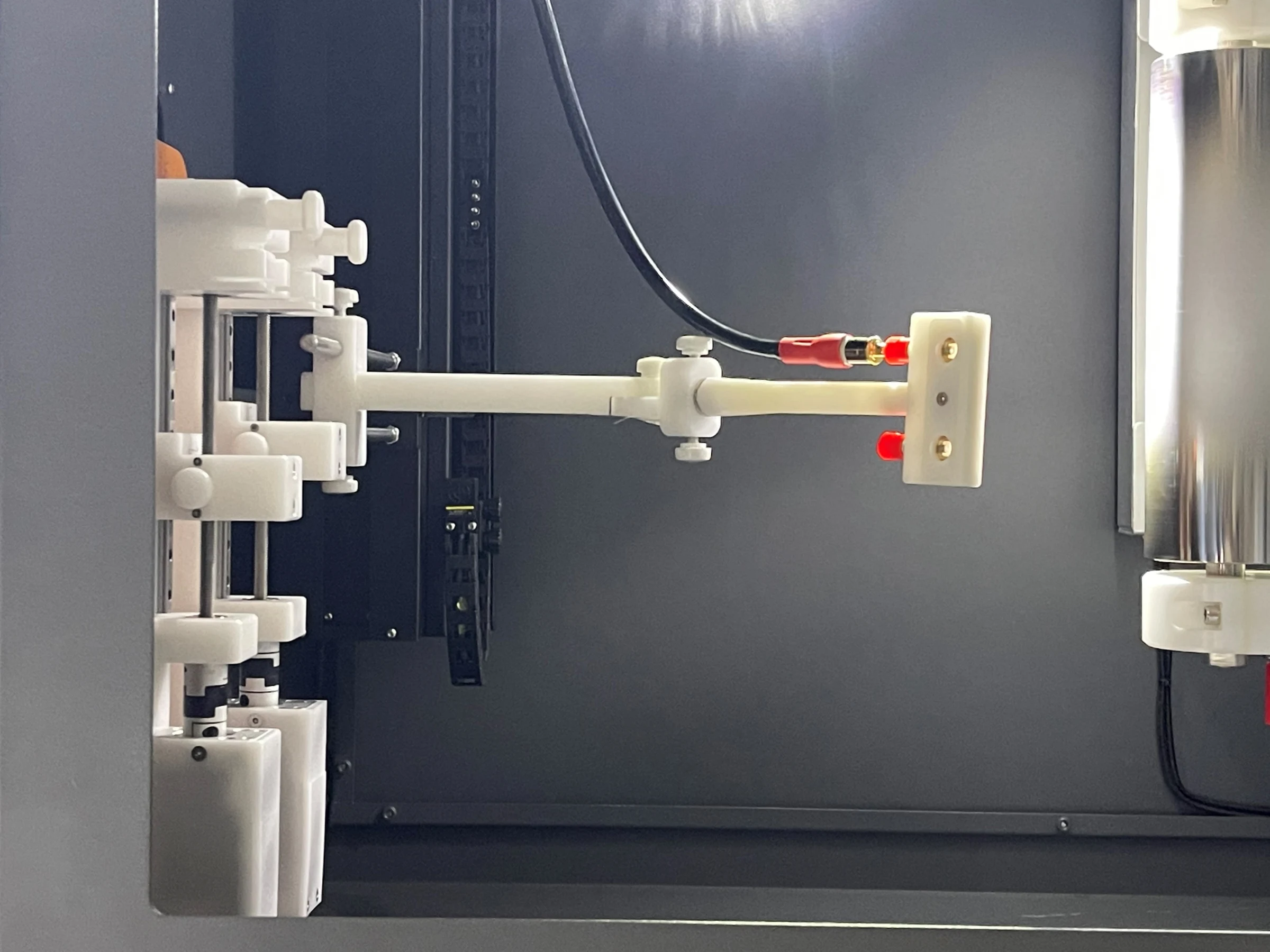

喷头运动系统

沿接收滚筒轴向往复扫描，改善纤维膜均匀性

• 触摸屏设置和调整运动参数，数据可查。

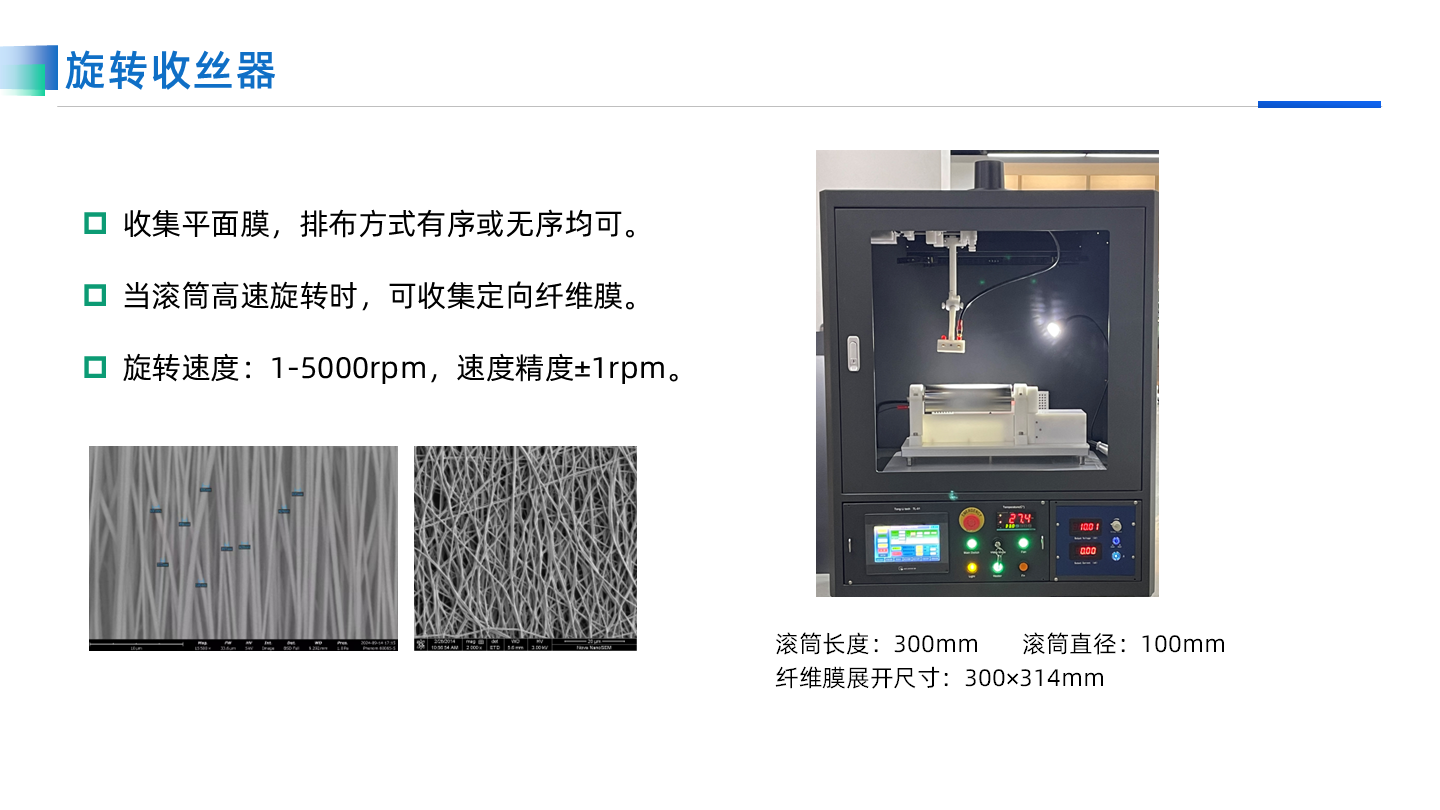

旋转收丝器：滚筒

收集有序或无序平面膜，高速旋转可获得定向纤维

• 通过转速调整纤维排列方式
• 有序纤维
• 无序纤维

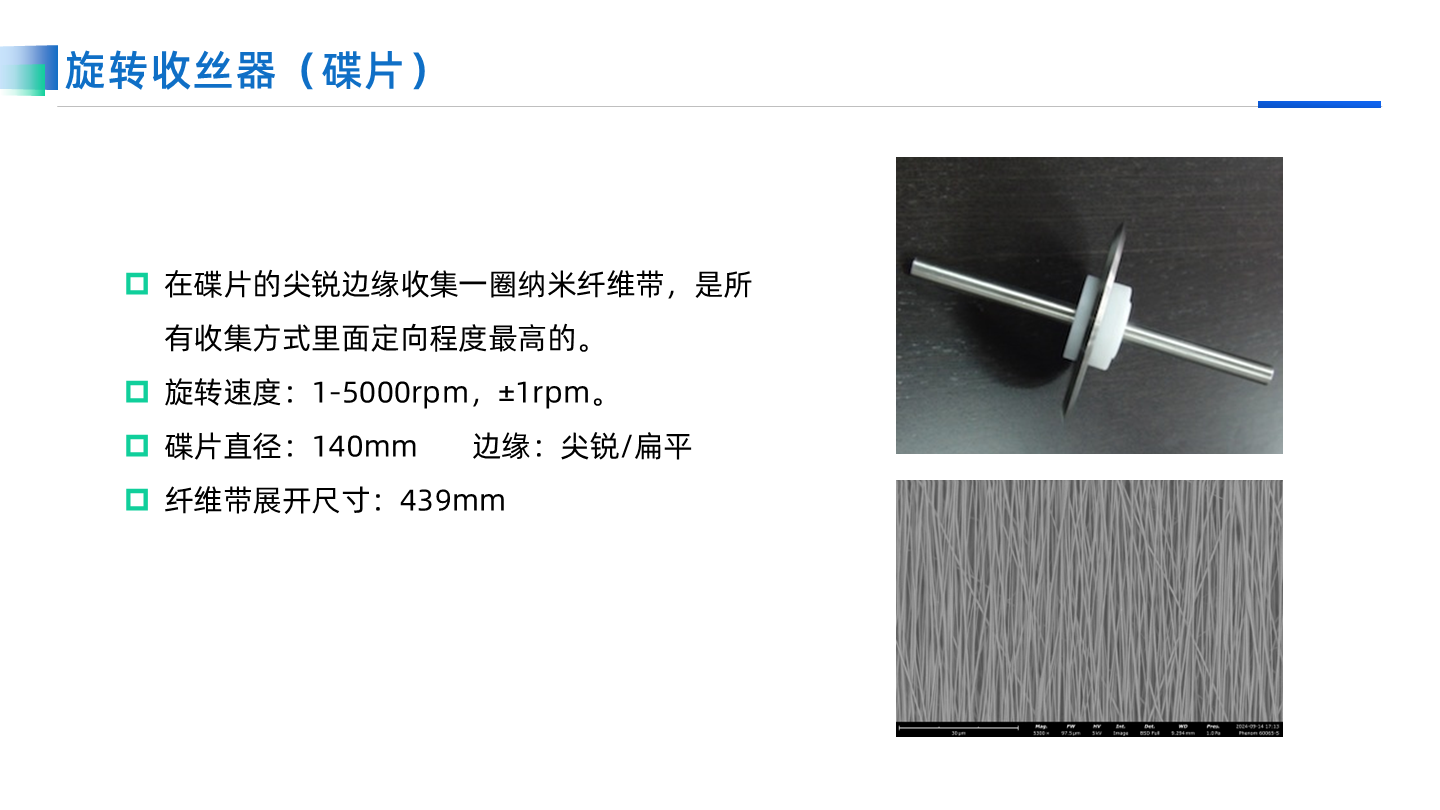

旋转收丝器：碟片

在碟片边缘收集高定向的纳米纤维带

• 利用尖锐边缘收集一圈纳米纤维带， 在所列收集方式中定向程度最高。

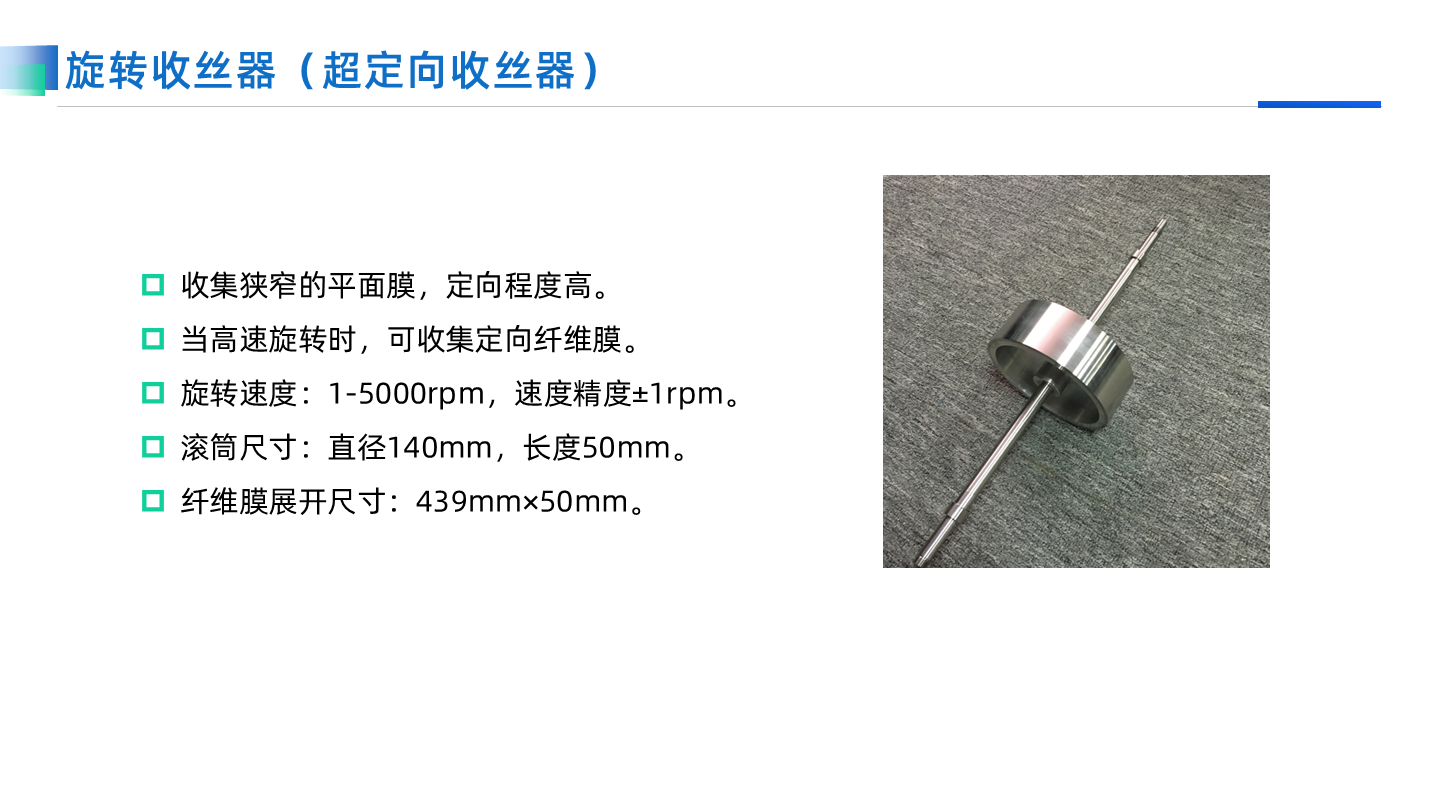

旋转收丝器：超定向收丝器

收集狭窄平面膜，高速旋转获得高定向纤维

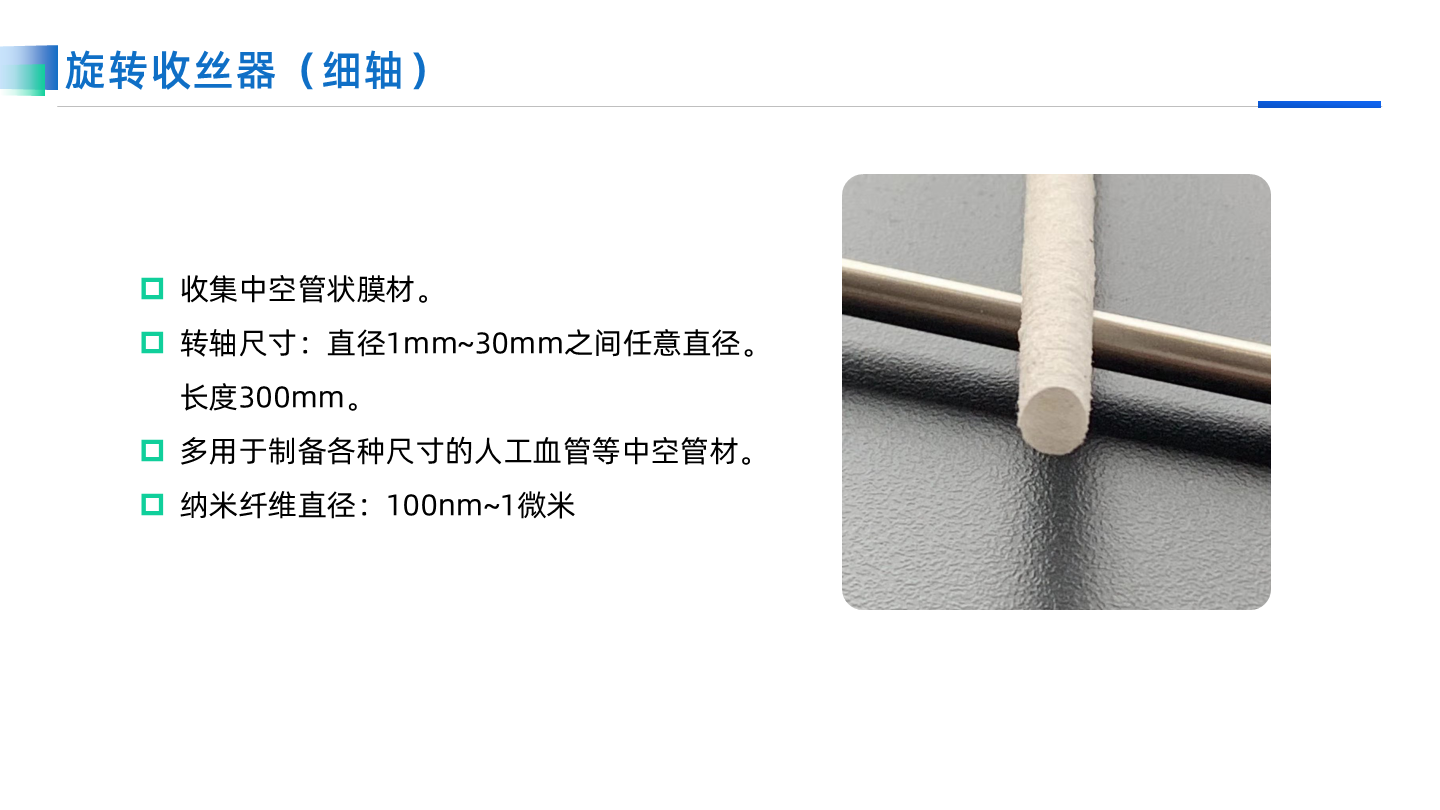

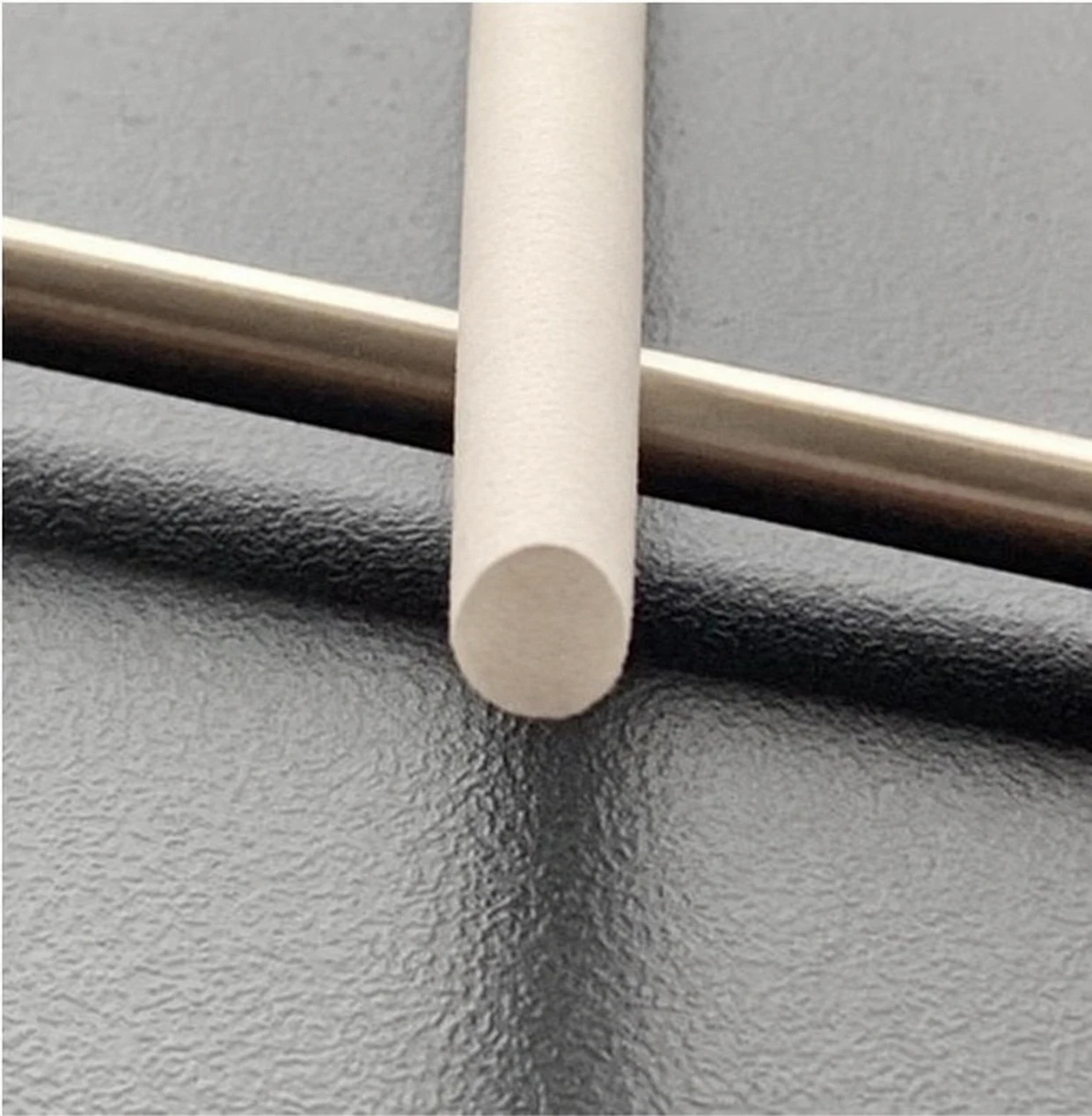

旋转收丝器：细轴

• 用于中空管状膜材
• 转轴尺寸：直径 1–30 mm 之间任意选择， 长度 300 mm。
• 管状膜材：用于人工血管等不同尺寸的 中空管材制备。
• 纳米纤维直径：100 nm～1 μm

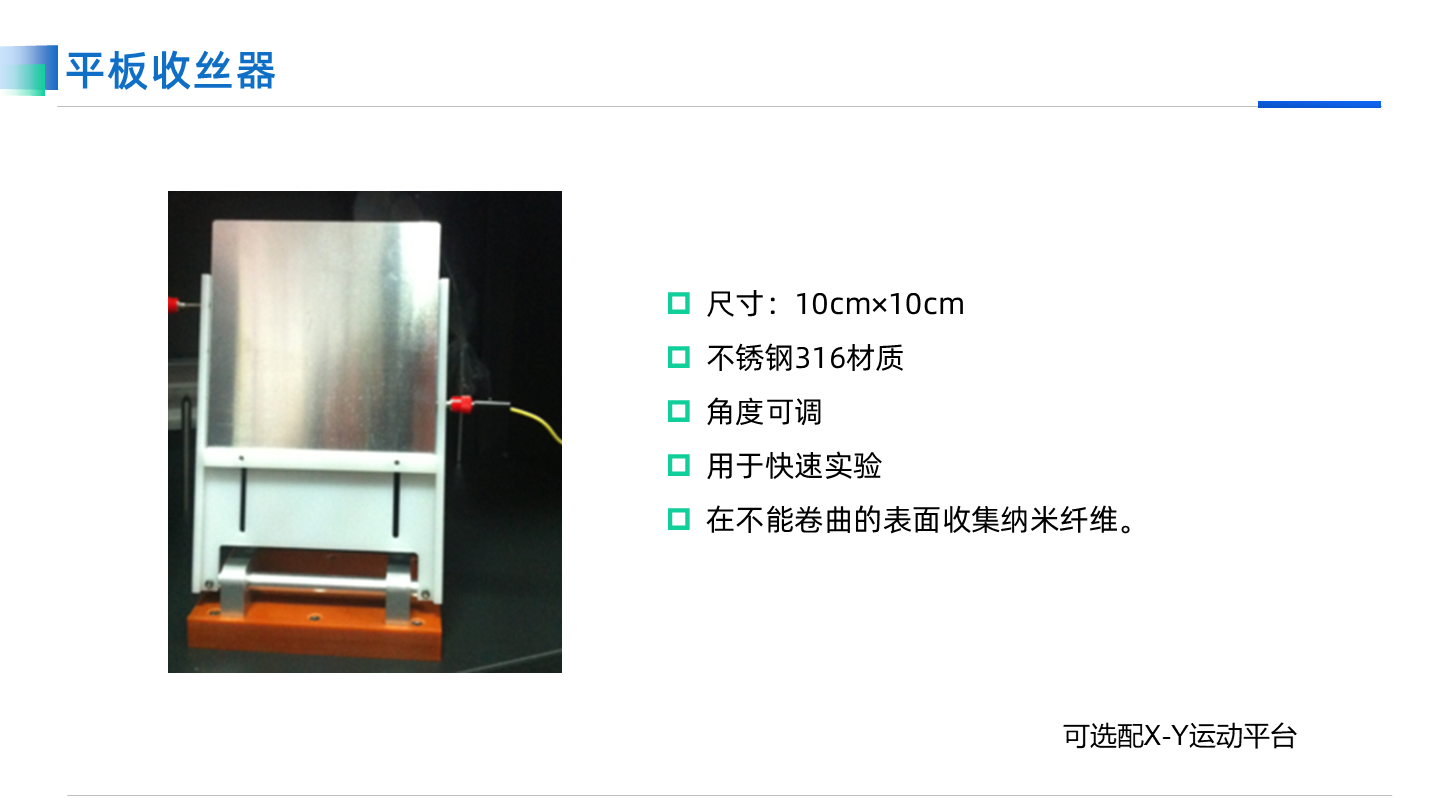

平板收丝器

用于快速实验与不可卷曲的接收表面

• 接收平板：10 × 10 cm，316 不锈钢材质。
• 角度可调：按实验需求调整接收角度。
• 可选配置：X-Y 运动平台。

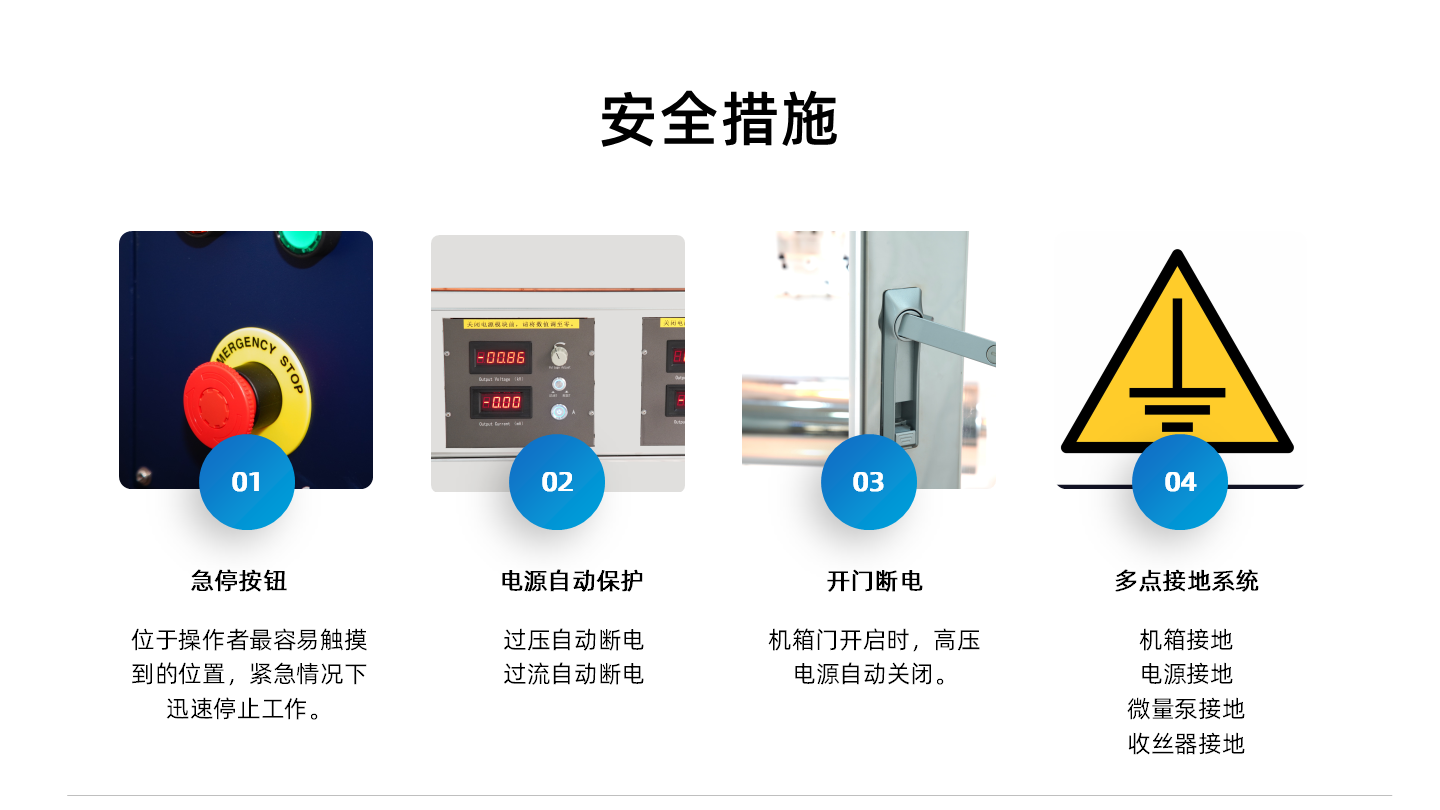

安全措施

• 急停、联锁与多点接地
• 急停按钮：位于易触及的位置， 紧急情况下迅速停机。
• 电源自动保护：过压、过流时 自动断电。
• 开门断电：机箱门开启时， 高压电源自动关闭。
• 多点接地：机箱、电源、微量泵 与收丝器接地。

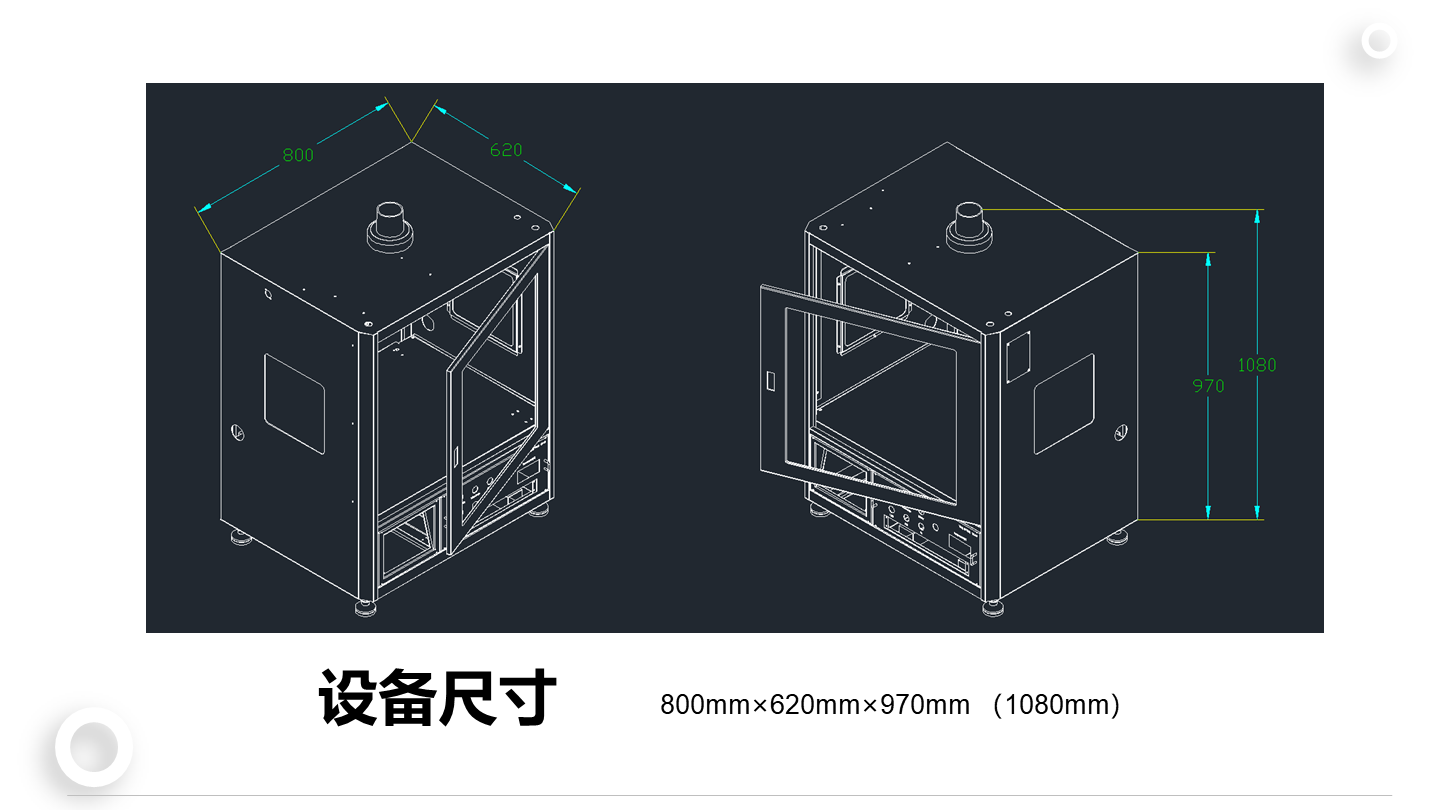

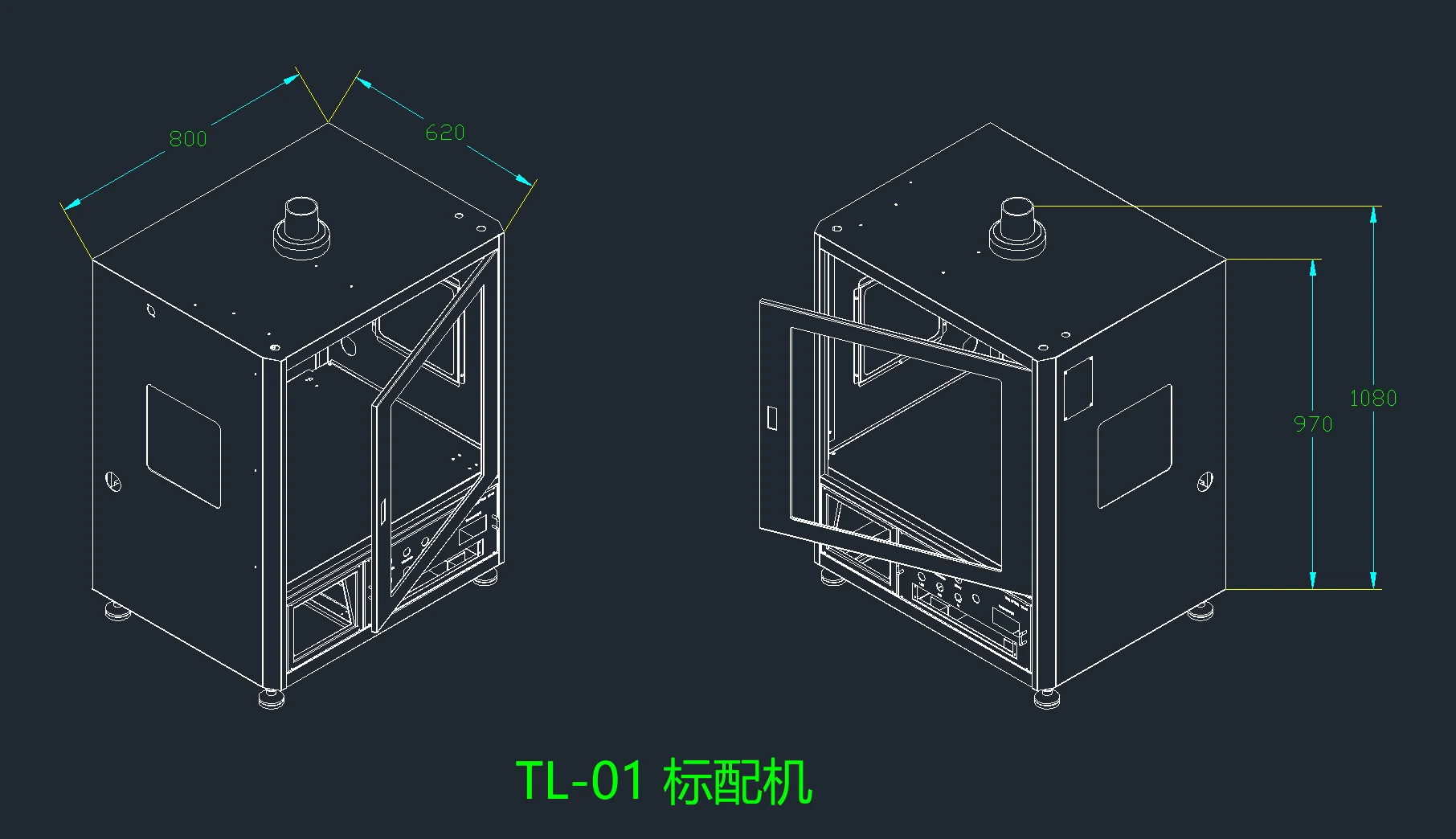

设备尺寸

• 箱体与安装空间参考：800 × 620 × 970 mm
• 含顶部排气口：1080 mm
