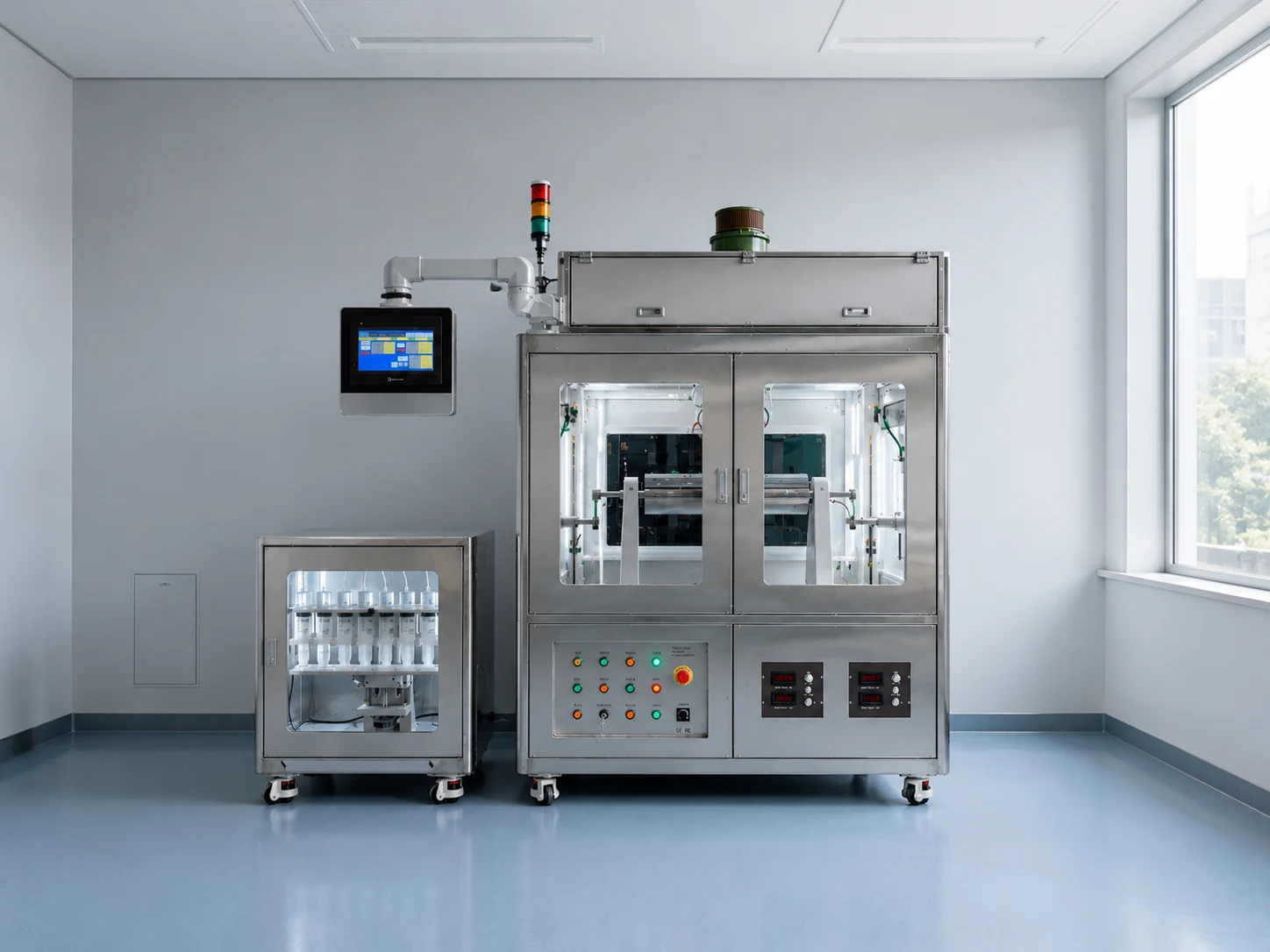

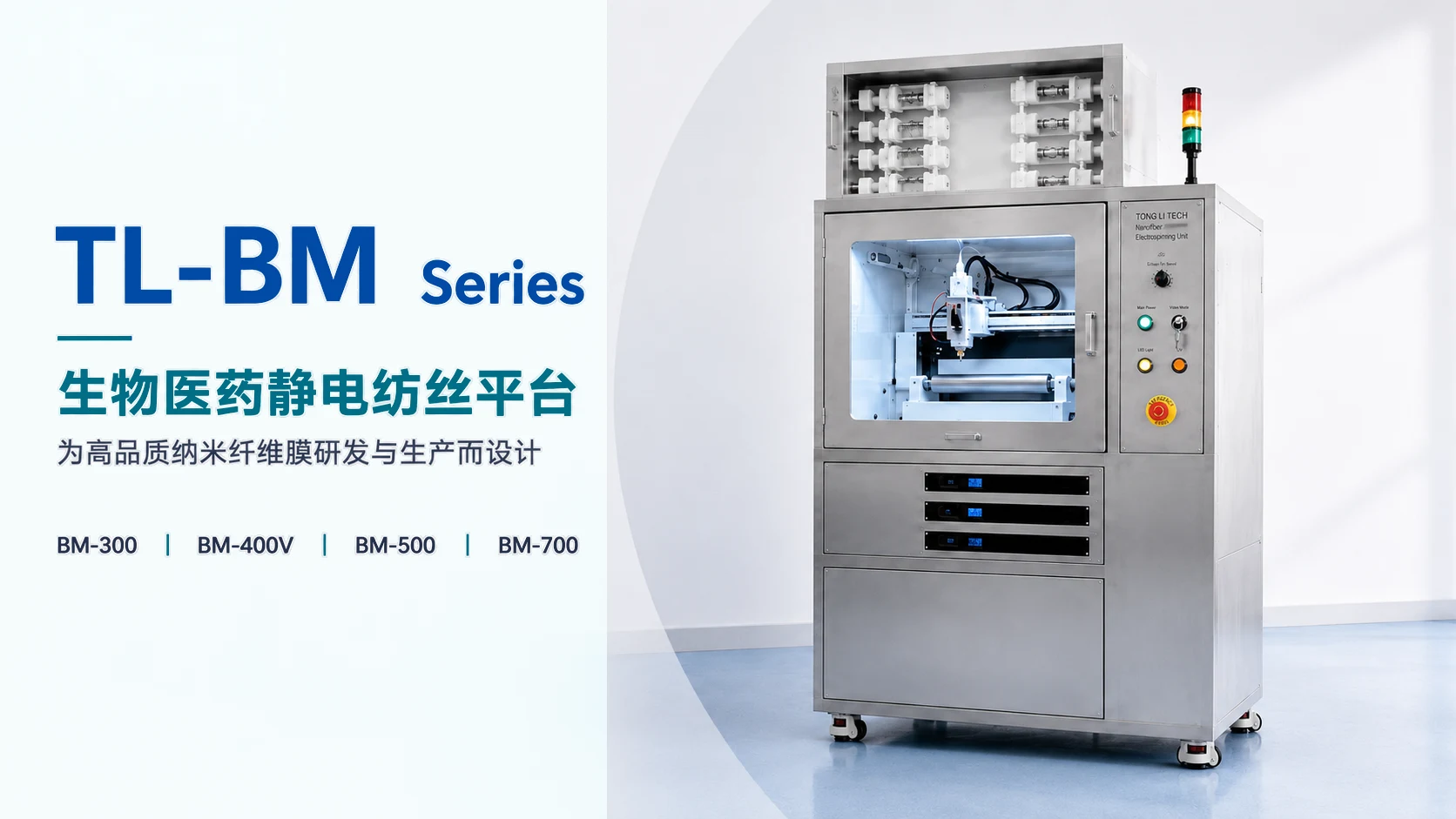

TL-BM生物医药静电纺丝系列

正负高压电源

稳定输出，为可重复的静电纺丝提供核心驱动力。

• 正负高压双极联动控制：灵活切换，适配多种工艺。
• 多路配置：可配置一负多正高压电源系统。
• 稳定输出：实时监测高压，支持自动电压补偿。
• 多重保护：过压、过流、拉弧与短路保护。
• 工业级绝缘：按钮与触摸屏双控。

电源等级 30–50 kV，数量、极性与输出范围按所选配置确定。

智能控制系统

集中管理高压、供液、运动与环境参数。

• 运行监控与联动控制：保持工艺条件稳定。
• 在线修改参数：运行过程中调整工艺条件。
• 触屏与实体按键：兼顾直观操作与可靠性。
• 配方与实验记录：保存、快速调用，支持数据追溯与工艺复现。

控制系统可根据设备配置扩展。

多通道伺服微量泵

独立编程控制，按工艺需求扩展供液通道。

• 伺服驱动：高精度连续供液。
• 大推力设计：适用于高黏度液体。
• 耐高压绝缘结构：适配静电纺丝环境。

分体大容量微量泵

面向中试、规模化与长时间连续运行。

• 大容量供液：减少长时间运行中的补料干预。
• 多通道协同：保持供液稳定与一致性。
• 分体式部署：模块化配置，适应不同空间布局。
• 工艺协同：可连接多喷头系统与连续收集模块。

大容量与多通道方案按工艺及产线需求选配。

可编程微量泵，制作复杂结构的纤维膜。

流速范围：0.01ml/h ~ 99.9ml/h 注射器可用范围：10ml，20ml ，50ml（定制），自定义大小的特殊尺寸 调速节点数：99节点 可保存的程序：99组程序（可单独命名记录） 硬件界面：7英寸触摸屏

湿度控制系统

除湿与加湿模块组合，稳定纺丝环境。

• 湿度控制范围 20%–70% RH。
• 标准除湿机：室温下湿度可降至约 30% RH。
• 加强除湿机：室温下湿度可降至约 20% RH。
• 无雾加湿：减少水雾附着和局部湿度偏差。

湿度模块根据工艺需求选配，实际效果与环境及运行条件有关。

无尘加热系统

构建稳定、洁净、可控的热场。

• 室温至约 45°C 连续调节。
• 热源外置，不干扰静电场分布。
• 均匀加热，覆盖较大工作区域。
• 支持喷头、接收器等多区温控。

旋转收丝器加热装置

为低挥发溶剂与高温收集提供独立热场。

• 细轴最高加热温度约 60°C。
• 滚筒最高加热温度约 140°C。
• 细轴与滚筒可按工艺独立加热。
• 适配特殊材料与热辅助纺丝。

选配模块。

微量喷头

注射器直连针头， 节省昂贵的原料。

• 0.5ml溶液就可以进行电纺实验：可以根据需要提供2-4个微量喷头 同时在线纺丝。 （选配）
• 无需使用软管

微米玻璃针头

超细流体控制与微纳直写。

• 微米流道可在 1–45 μm 范围选择。
• 适合超细纳米纤维制备。
• 支持微纳图案加工与近场直写。
• 适配低黏度流体与微量实验。

同轴喷头

制备核壳结构纤维。

• 内外针头高同心度，稳定形成双层结构。
• 多套规格针头自由组合。
• 内外针头独立拆装，快速更换。
• 支持气流辅助与较低起始电压。

查看同轴喷头的详细尺寸与针头组合 ↗

环形 / 阵列同轴多喷头

将同轴结构扩展到多喷头并行。

• 环形或阵列结构按产能需求配置。
• 多喷头同步运行，提高核壳纤维产量。
• 优化喷头间距，降低电场相互干扰。
• 适用于中试放大与复合纤维连续制备。

查看同轴喷头的详细尺寸与针头组合 ↗

三层同轴喷头

构建多层复合与多级核壳结构。

• 三通道独立供液与组合。
• 高同心度精密加工，保持稳定喷射。
• 不同规格针头模块化组合。
• 适用于多层药物递送与功能纤维研究。

查看三层同轴喷头的详细尺寸与针头组合 ↗

V 形多喷头

面向实验研发与规模化生产。

• 支持 2N 个针头同步运行。
• V 形布局改善成膜均匀性。
• 喷头角度与间距可精确调节。
• 支持共轭纺丝、喷雾–纺丝等模式，两侧可独立加载不同正高压。

共轭喷头

正负双极协同，纺制特殊结构纤维。

• 正、负高压协同纺丝。
• 降低静电积累，提升膜层均匀性。
• 支持两种材料同步纺丝。
• 减小喷头间干扰，提升工艺稳定性。

多通道岛型喷头

面向复杂截面与多组分功能纤维。

• 支持 2 通道、3 通道岛型结构。
• 三种及以上材料可同步在线纺丝。
• 可制备岛型、线缆型等特殊截面纤维。
• 各通道原料独立配置与控制。

并肩喷头

双材料独立供液，构建并列复合纤维。

• 两通道流量独立调节。
• 两种材料同步稳定纺丝。
• 兼容多规格针头与材料组合。
• 适用于 Janus、自卷曲与功能复合纤维。

线型 / 环形 / 阵列多喷头

一进 N 出或 N 进 N 出，按产能与工艺定制。

• 喷头数量、排列方式与间距可定制。
• 多喷头同步稳定纺丝，提升产量。
• 优化排布，提高成膜均匀性。
• 覆盖实验室、中试与连续生产。

针头在线自动清洗

减少堵针，保持连续纺丝稳定性。

• 无需停机即可完成在线清洗。
• 清洗频率按溶剂挥发特性设置。
• 支持针头往复运动与自动清洁。
• 适合易挥发溶剂体系。

喷头运动系统

控制扫描与接收距离，使纤维均匀覆盖。

• X 轴精确扫描：行程约 600 mm，速度 1–40 mm/s。
• X 轴移动加减速可设，参数通过触摸屏调用与复现。
• Z 轴精确移动：行程约 200 mm。
• 可选配 Y 轴运动平台，形成三轴运动。

以上为系列运动模块示例，具体行程与所选机型匹配。

纳米纤维收集装置

按目标形态选择收集器。

• 平面膜、管状膜与定向纤维。
• 微米线、纱线与多孔厚纤维垫。
• 连续卷材与大面积图案沉积。
• 立体蓬松纤维与多层复合结构。

大面积旋转收丝器

均匀收集平面膜与管状纤维膜。

• 滚筒 1：Φ159 × 500 mm，速度 1–600 rpm，精度 ±1 rpm。
• 滚筒 2：Φ100 × 300 mm，速度 1–500 rpm，精度 ±1 rpm。
• 支持无规与定向纤维沉积。
• 滚筒尺寸可按需求定制。

示例规格按所选收集模块与型号配置。

碟片旋转收丝器

利用碟片边缘获得高取向纤维。

• 旋转速度约 1–5000 rpm。
• 碟片直径约 180 mm。
• 纤维带宽度可调。
• 适用于窄带、高取向纤维收集。

超定向收丝器

稳定收集高取向、窄幅纤维。

• 高速旋转获得高取向排列。
• 旋转速度约 1–5000 rpm。
• 适用于高取向薄膜与束状纤维。
• 收集结构按样品尺寸定制。

细轴旋转收丝器

制备纳米纤维管状材料。

• 轴径 Φ1–30 mm，膜厚可达数毫米。
• 纤维直径 100 nm–3 μm。
• 长度与规格可按需求更换。
• 适用于人工血管、导管等管状支架研究。

笼状平行电极收丝器

低速收集取向纤维。

• 笼状平行电极结构可定制，电极数量、间距与尺寸按需求调整。
• 旋转速度约 1–150 rpm。
• 适合制备高孔隙率、取向纤维膜。
• 可用于收集超厚纤维膜，展开后保持平整。

适用于大面积、高厚度纤维膜收集与后续展开应用。

X-Y 联动纺丝装置

搭载高精度 Y 轴运动模块，支持二维轨迹规划。

• 最大收集面积 300 × 300 mm，最大承重量 20 kg。
• 可在非平面载体上沉积纳米纤维或纳米颗粒。
• 重复定位精度 <50 μm。
• 支持 CAD 图形及程序导入，运行速度 0–40 mm/s。

旋转真空吸盘

稳定吸附晶圆与平板基底。

• 兼容晶圆、玻璃、PET、PI 与金属箔。
• 双通道真空控制，吸附力独立可调。
• 支持水平微调与旋转速度调节。
• 适用于 1–6 英寸晶圆及平板基底。

高温喷头

面向加热电纺与微纳直写。

• 工作温度：室温–150°C。
• 支持 ≤25 kV 正高压。
• 适配 5 mL 玻璃注射器。
• 适用于热辅助电纺与低熔点材料直写，有助于降低溶液黏度。

螺旋纱线收集器

连续制备有芯或无芯纳米纱线。

• 螺旋牵引产生拉伸力，促进纤维连续定向汇聚。
• 支持芯材切换，制备有芯和无芯纳米纱线。
• 可连续堆积形成三维多孔纤维毡。
• 厚度随工艺时间与参数调节。
• 纤维微观形貌：均匀致密、表面光滑的纤维结构。

螺旋厚毡收集器

构建高厚度三维多孔纤维结构。

• 连续纺丝与堆积，形成具有一定厚度的三维纤维毡。
• 调节时间与工艺参数，控制纤维结构厚度。
• 保持连续纤维网络与多孔结构。
• 适用于固态电池电极材料、过滤与吸附材料、组织工程支架等研究。

纳米颗粒 / 微球制备装置

液浴收集微球、短纤维等结构。

• 配置磁力搅拌与液浴收集系统。
• 减少颗粒团聚，提高收集均匀性。
• 支持多种液浴与辅助电极方案。
• 液浴规格按样品与工艺定制。

微纳纤维丝制备装置

在细丝表面构建纳米纤维涂层。

• 双电机驱动，支持细丝稳定旋转。
• 适配约 10–1000 μm 丝径。
• 转速约 1–5000 rpm。
• 可在微米线表面形成均匀纳米纤维层。

气电纺丝装置

气流与静电场协同，提高成纤效率。

• 产率可高于传统静电纺丝，实际效果与材料及工艺有关。
• 可制备高蓬松纤维毡。
• 支持三维棉花状纤维与纳米短纤维。
• 适配溶液与多种聚合物体系。

井字纤维制备装置

形成 0° / 90° 交替排布的规则纤维结构。

• 制备单向或纵横交错的多层纤维膜。
• 双碟同步收集，重复井字沉积。
• 层数、方向与纤维间距可调。
• 适用于组织工程与复合增强结构。

卷对卷连续收丝器

连续制备与收集纳米纤维膜。

• 连续收集幅宽约 250–500 mm。
• 支持约 50–100 m 长度连续生产。
• 收卷速度约 1–40 mm/s。
• 稳定张力、定长收卷与自动连续生产。

UV 固化灯

在线固化，无需转移样品。

• 在线自动 UV 固化。
• 减少二次转移与工艺步骤。
• 光照均匀，固化速度快。
• 可集成至电纺与微纳直写平台。

离心静电纺丝装置

离心力与静电场耦合，实现高通量成纤。

• 提高纤维成形效率与稳定性。
• 适用于聚合物溶液及熔体体系。
• 用于高速制备纳米纤维膜。
• 纺丝盘直径约 650 mm。

大面积平板旋转纺丝

利用高速旋转平板制备定向纤维膜。

• 伺服驱动，约 1–5000 rpm 无级调速。
• 提高纤维取向一致性。
• 支持无规、半定向与高取向结构。
• 标准平板约 80 × 80 × 0.5 mm。

显微镜视觉观察系统

实时观察液滴与喷射细节。

• 高分辨率显微镜与工业相机。
• 实时观察液滴、喷射与泰勒锥。
• 镜头与针头相对位置稳定。
• 为工艺优化与稳定生产提供依据。

离子风机

中和静电积聚，改善纤维沉积。

• 减少纤维粘连与飞散。
• 改善膜层均匀性与一致性。
• 减少珠状缺陷，改善纤维形貌。
• 促进溶剂挥发与静电管理。

安全措施

多重保护，保障设备与人员安全。

• 急停按钮：紧急状态快速停机。
• 电源自动保护：过压、过流时自动断电。
• 开门断电：门开启时高压自动关闭。
• 多点接地：机箱、微量泵与收集器接地。
