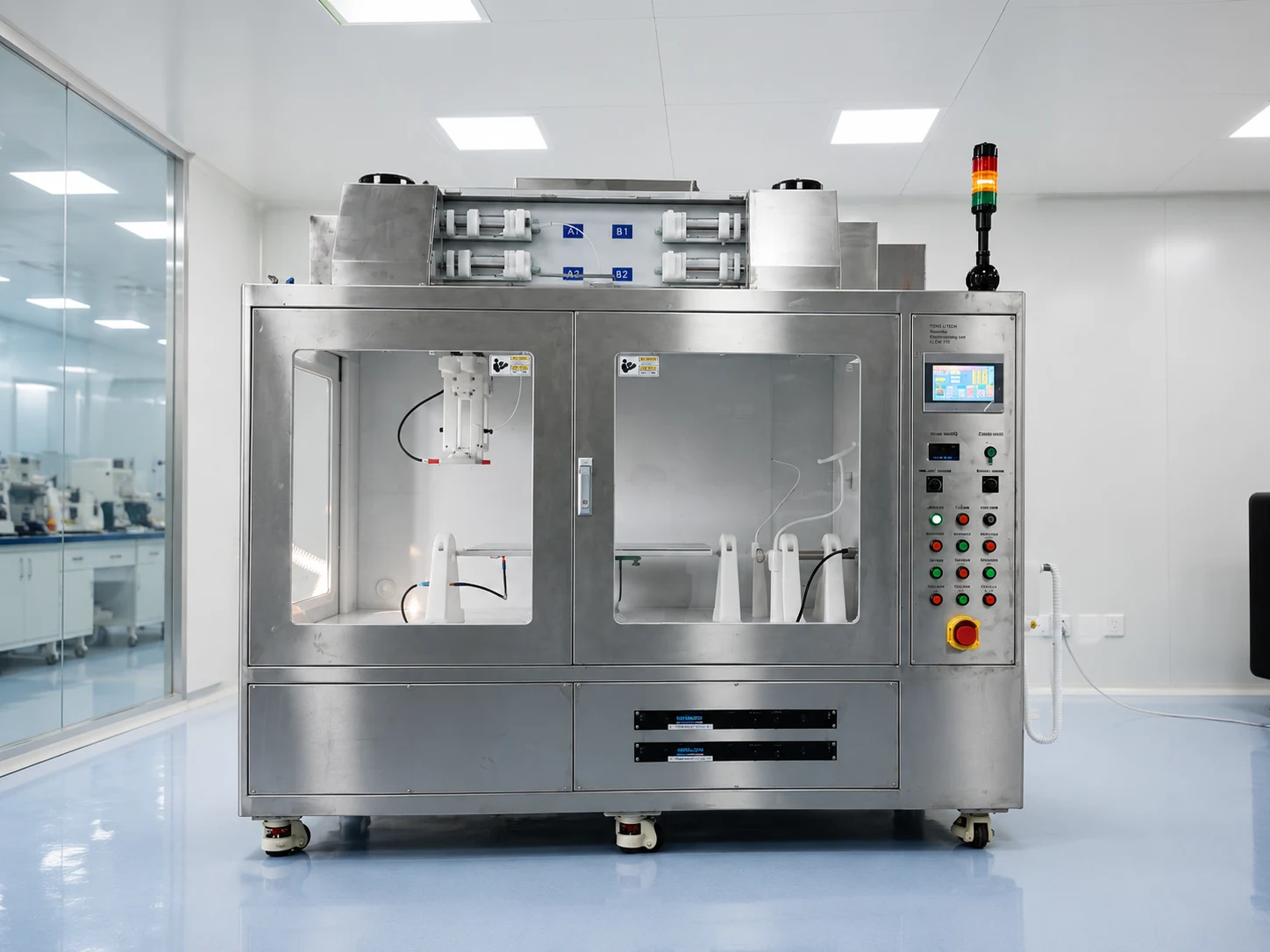

量产型生物医药专用静电纺丝机 TL-BM-700
量产型生物医药专用静电纺丝机 TL-BM-700 参数

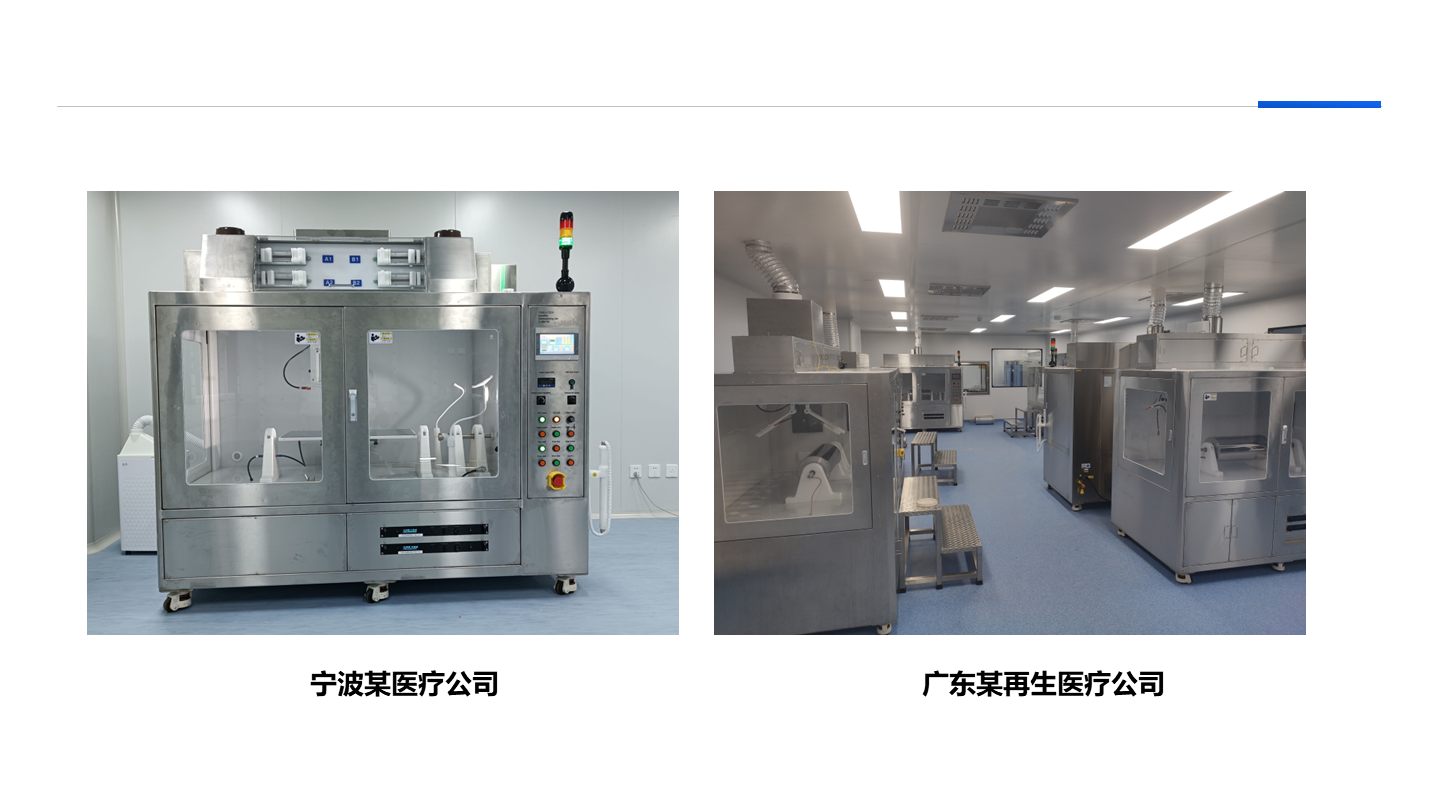

静电纺纳米纤维独特的结构使其表现出许多全新的功能,在许多领域显示出了广阔的应用前景,其中最引人注目的是在生物医药领域的应用。通力微纳量产型生物医药静电纺丝机在多个企业获得成功应用,其中脑膜、隔离膜、修复膜、血管、神经、伤口敷料等领域的应用非常顺利,企业生产规模逐年增长,设备通过多地药监局的检测,是生物医药领域制备纳米纤维膜的首选设备。

uploads/image/20211222/1640159262.jpg

设备特点:

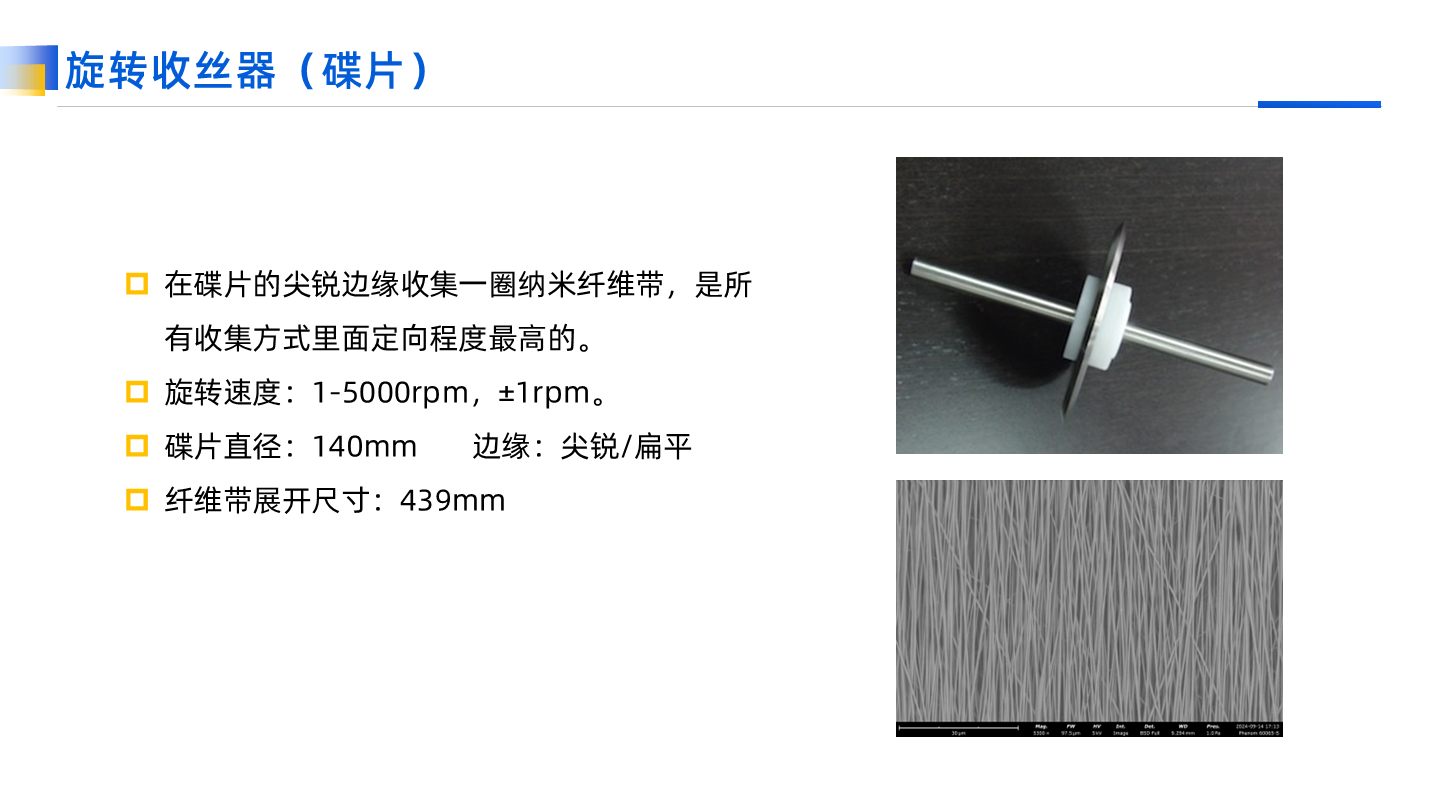

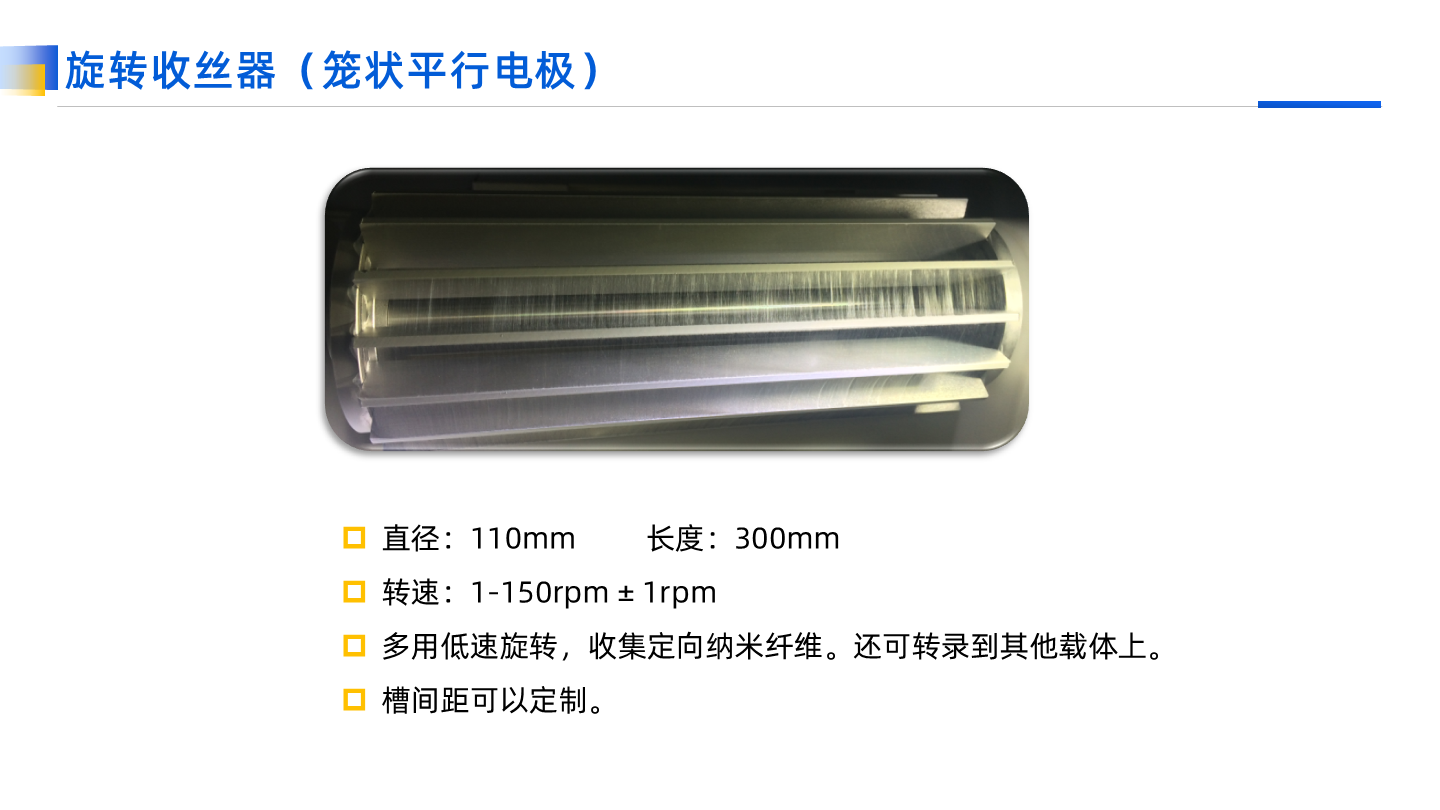

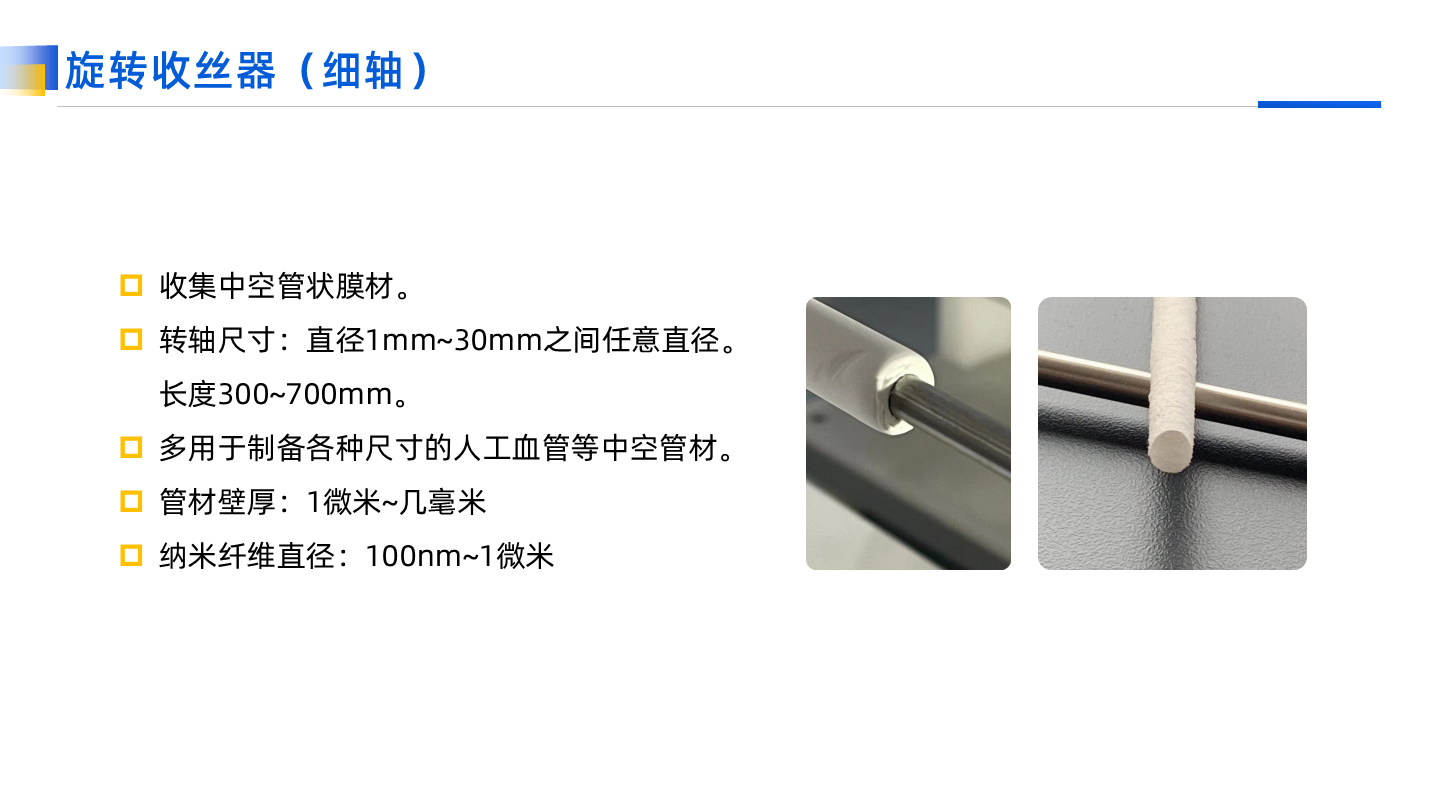

通力微纳高压静电纺丝机TL-BM,整机采用优质不锈钢SS304制成,配备绝缘PP、PE内壁,纺丝箱体洁净,无死角,所有角落都可轻易擦净。配备单喷头,多喷头,同轴喷头,并肩喷头,V型喷头等多种喷头系统;以及平板收丝器,X-Y运动平台,滚筒收丝器,旋转平行电极收丝器,细轴收丝器,碟状收丝器等不同的收丝器;喷头和收丝器关联运动系统;可独立控制的四通道/八通道微量泵等,满足不同的实验需求,可制备多种形态的纳米纤维。喷头和收丝器运动由触摸屏控制系统完成,参数可调。

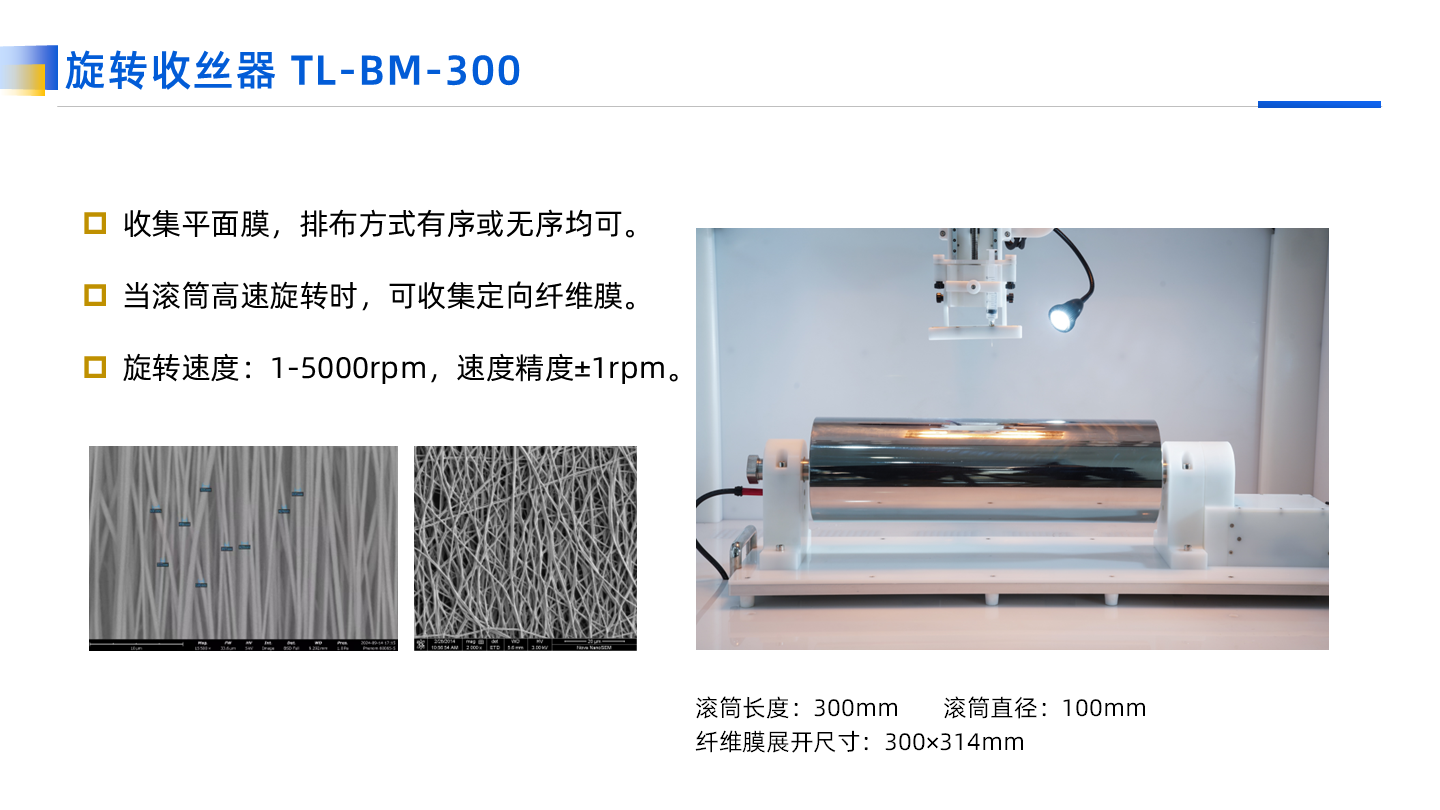

该设备包含2个标准型号:TL-BM-300以(桌面型,滚筒展开面积300*300mm)及TL-BM-700(落地式,滚筒展开面积900*700mm)。特殊尺寸可定制。


生物医药用静电纺丝机


纳米纤维收丝器


XY平台


12喷头静电纺丝




适⽤于制备⽣物医药领域所需的纳米纤维

箱体材料: 优质不锈钢 SS304+PP/PE绝缘内壁

超过100种可纺聚合物

提供多种喷头系统和多种纤维收集装置

配备正、负⾼压系统

完全满⾜⽆尘房操作要求

可制备⾮常均匀的纳米纤维膜均匀

可制备厚度>/=500微⽶的纤维膜

设备尺⼨可根据客户产品类型和尺寸定制

设备通过CE & FCC 认证



1. 高压电源: (配加长高压线)

正高压:0~50KV, 数字显示, 过流保护,过压保护,输出功率小于25W.

负高压:0〜-20KV, 数字显示, 过流保护,过压保护.

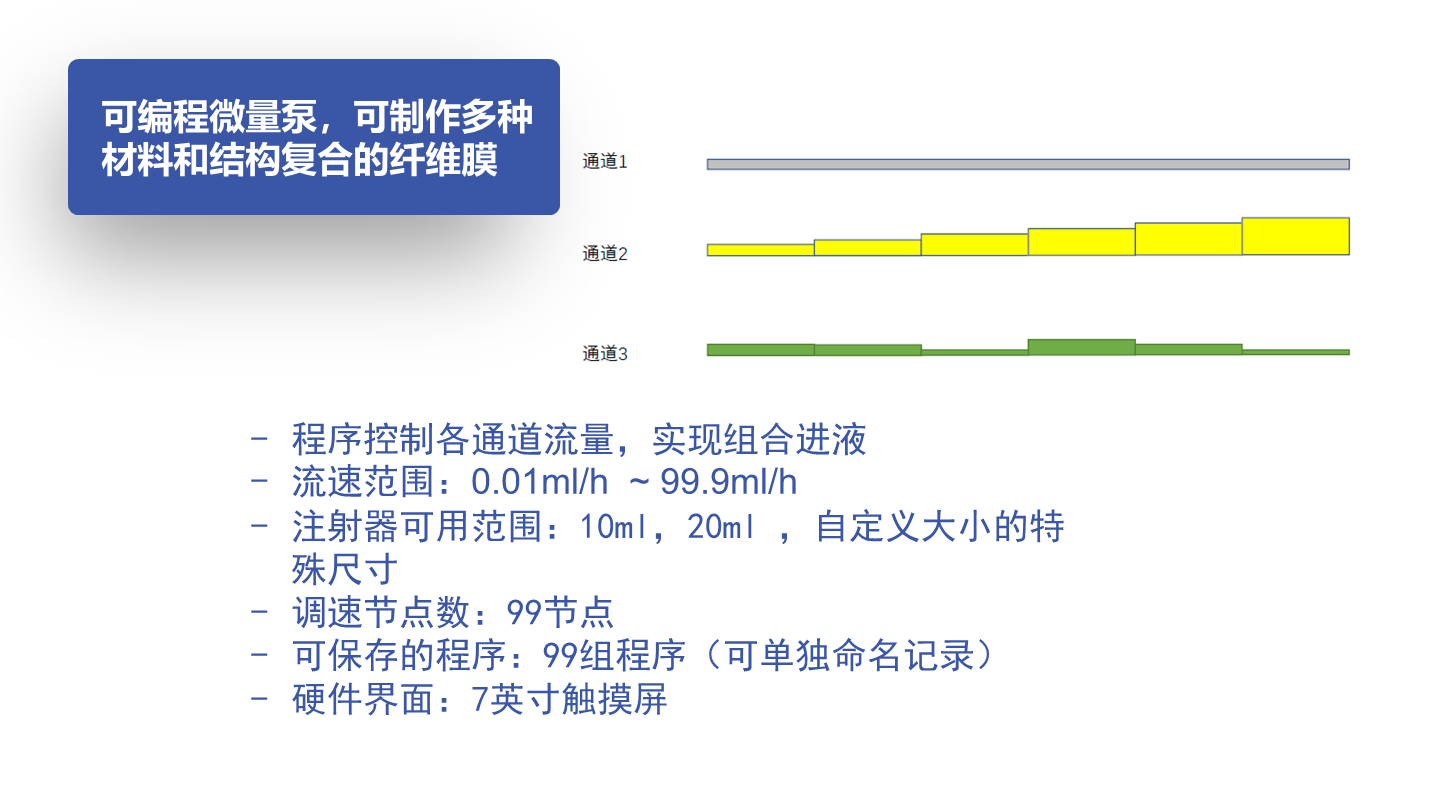

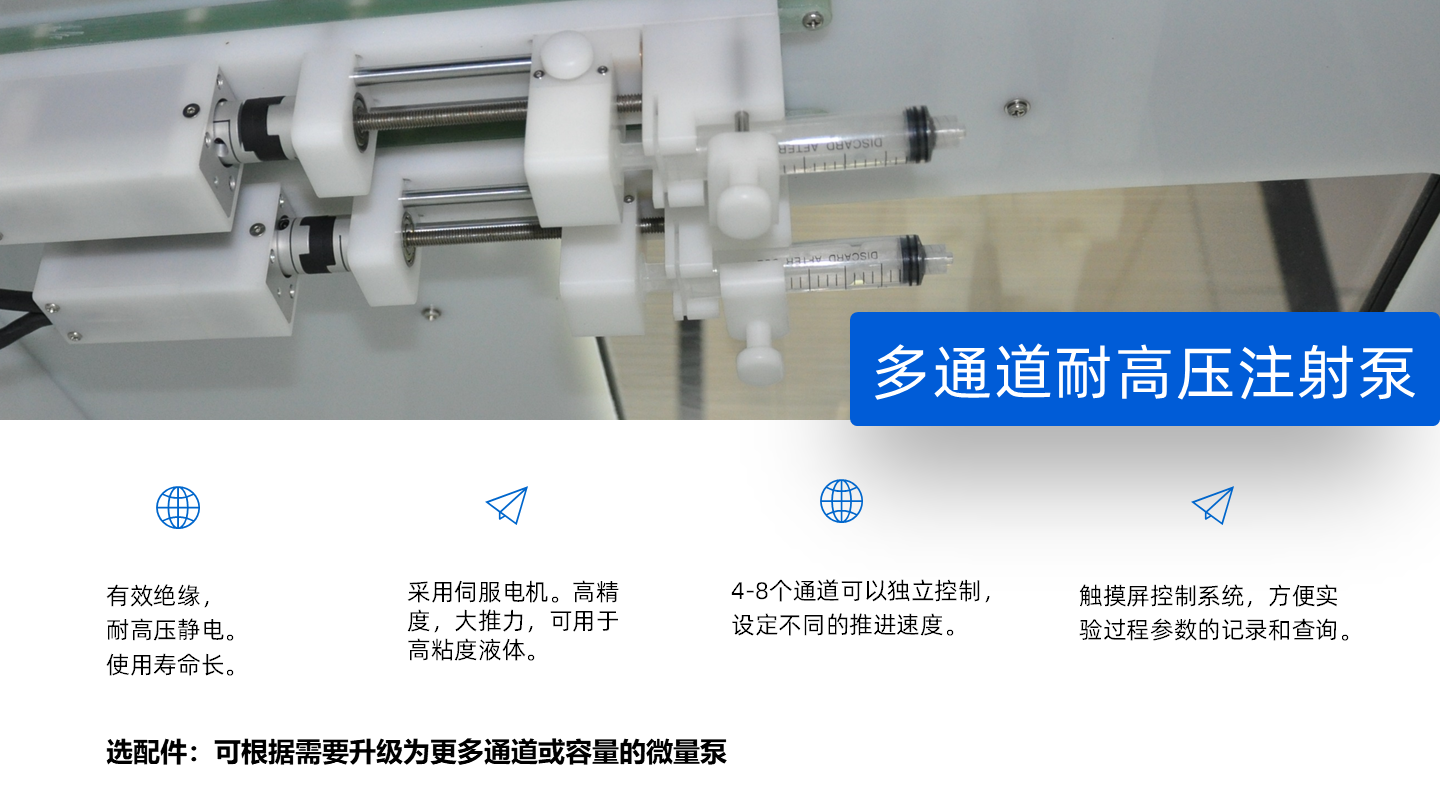

2. 八通道计量泵:

采用连续化医用计量泵. 使用方便,数显。流动速率,注射量,已经注射时间都可以精确控制。8个通道可以独立控制,设定不同的推进速度。

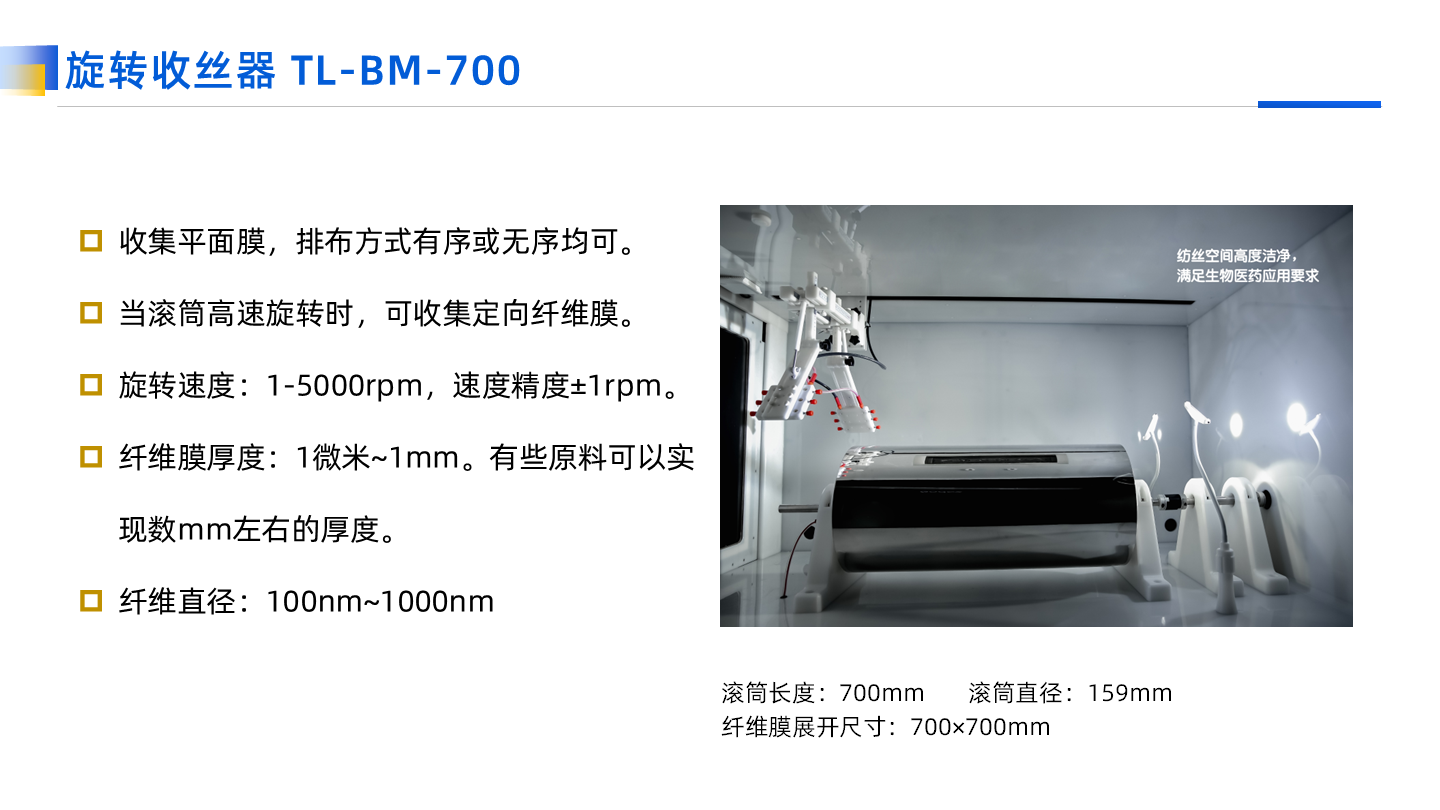

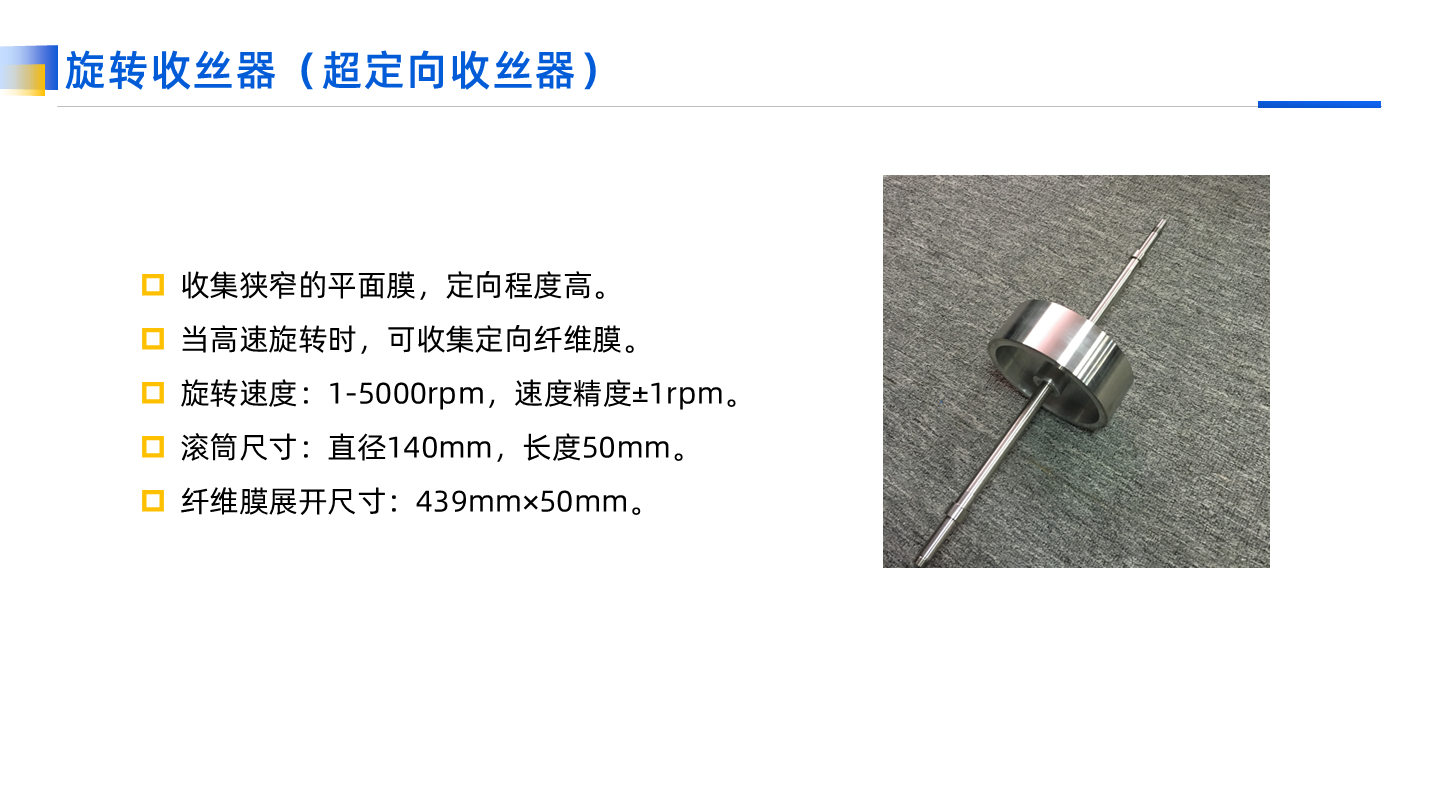

3. 转动收丝器,1套,转速0〜400rpm。扫描长度为1000mm,扫描速度为10mm/S-150mm/S。转辊尺寸:(1)Φ158mm*700mm; (2)Φ219mm*500mm; (3) Φ219mm*700mm。滚筒经动平衡测试,运行平稳。拆卸容易。

4. 八喷头系统: 在滚筒两侧呈V型排布方式,喷射角度可调。

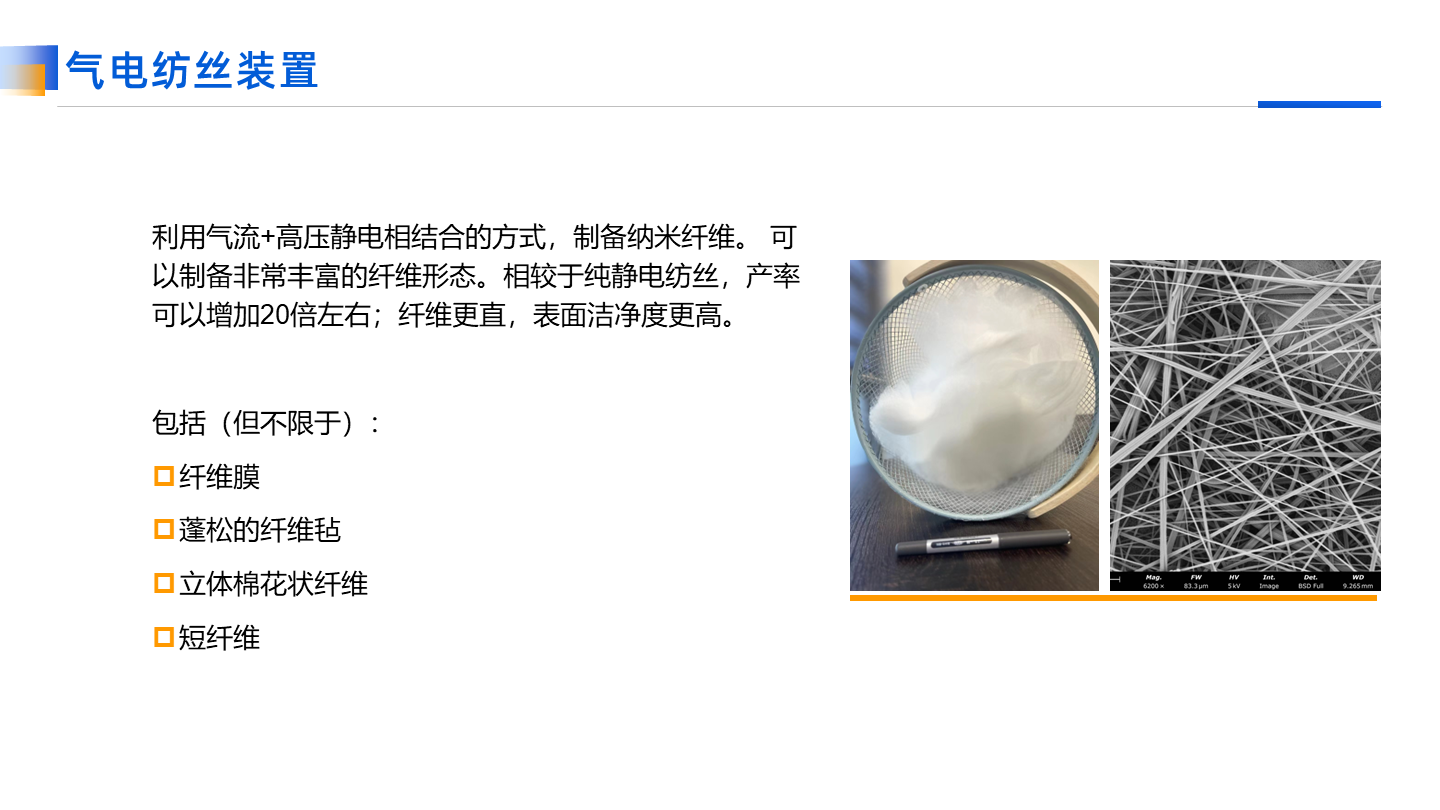

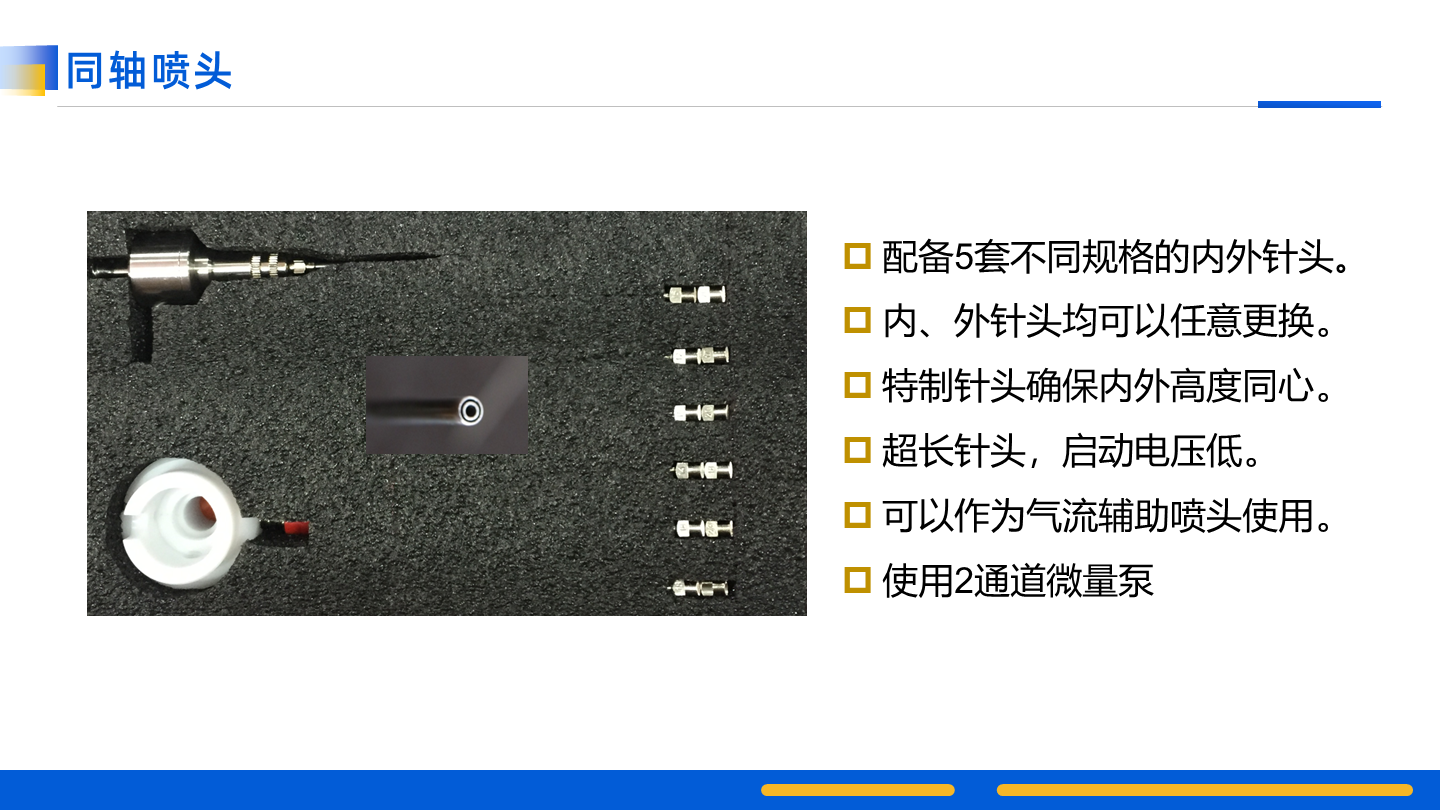

5. 同轴喷头系统一套。内、外层均可以随意组合和更换,可配置出多种不同尺寸组合的同轴喷头。设备含5套不同尺寸的内外针头组合。注:配合不同的针头直径和长度差,同轴喷头也可作为气流辅助喷头使用,可以选择内层通气流,也可以选择外层通气流。

6. 三层同轴喷头系统一套,内、中、外层喷头均可自由组合尺寸,可以更换不同的针头。配送5套不同尺寸的内、中、外层针头组合。

7. 并列喷头系统一套。2个通道独立控制,可以纺出不同成分的复合纤维膜。配送5套可更换针头。

8. 岛型喷头系统一套。 含2通道岛型喷头和3通道岛型喷头。配送5套不同尺寸的针头。

9. 安全系统:紧急按钮;开门断电装置;静电消除装置。

10.使用SUS304不锈钢制作机箱。内壁镶嵌PE绝缘层。内壁易清洁,无死角。机箱门的视窗部分采用钢化玻璃制作。

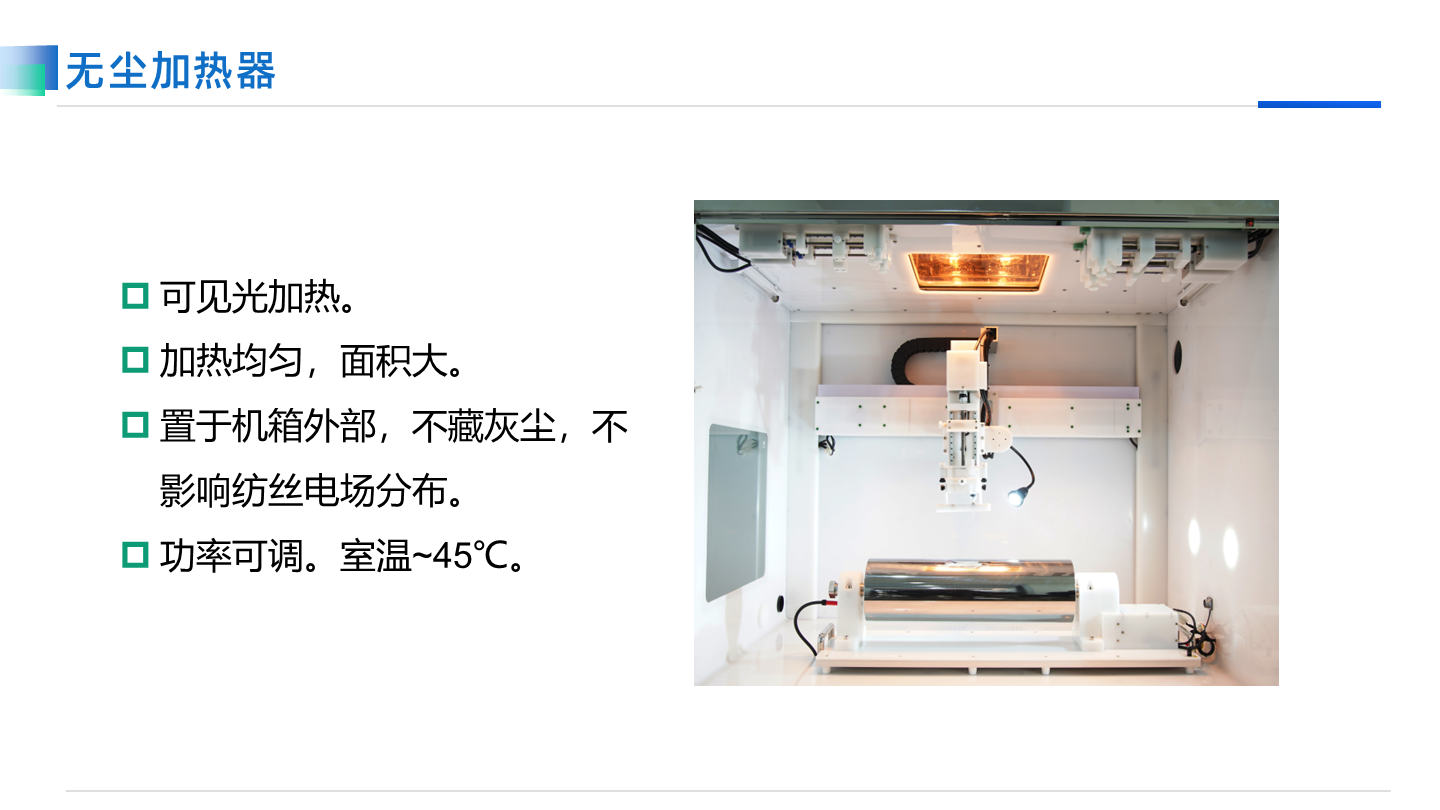

11. 加热装置:位于机箱顶部外面,采用可见光加热。不影响机箱内部清洁。

12. 排气系统。排气管直径100mm。管道带有止回阀功能,防止排风倒灌。

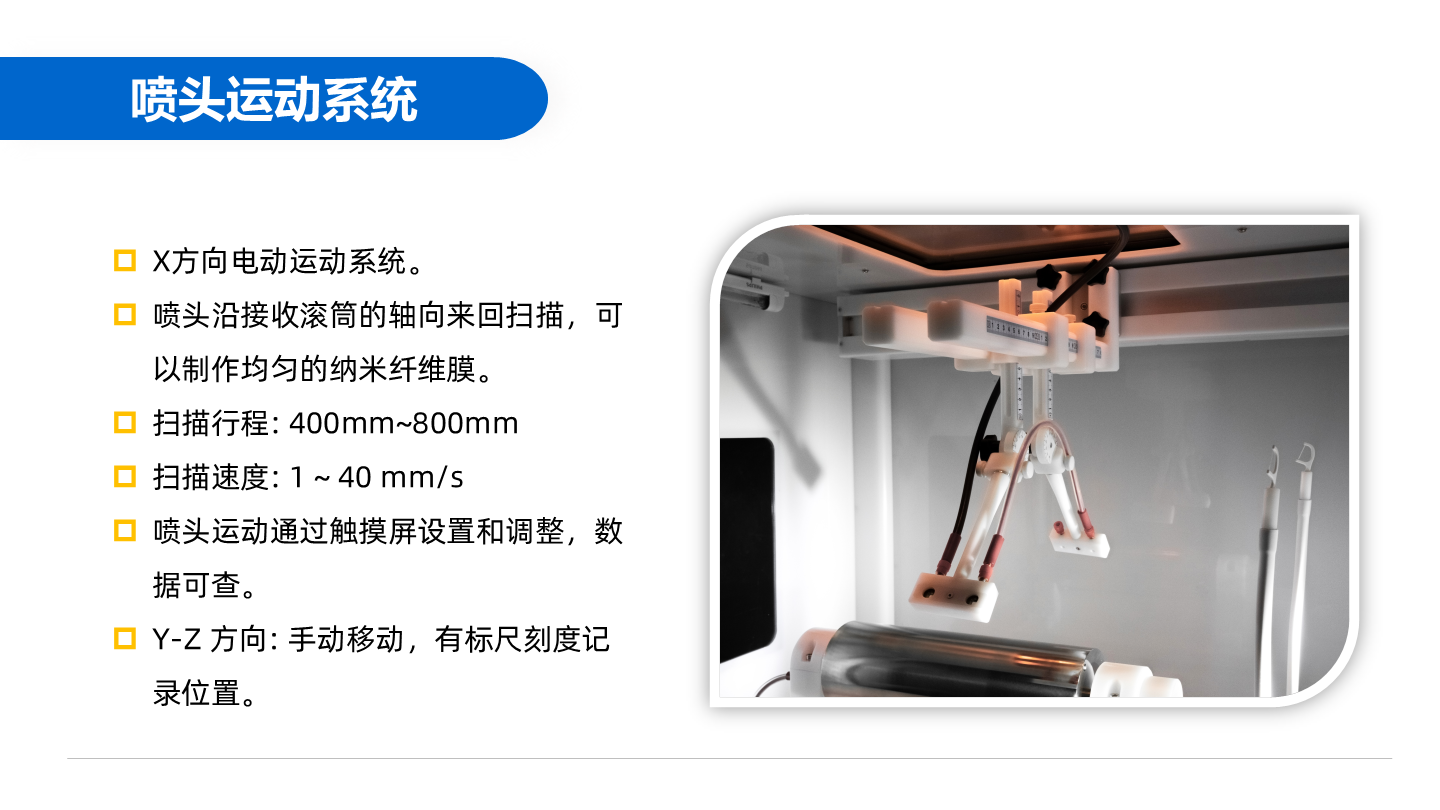

13. 喷头移动装置,可以设置的速度匀速往复移动,且往复移动端部设置减速、加速程序,避免端部瞬时加速度过大。扫描导轨及滑块可安置于箱体外侧,避免金属导轨及滑块对电纺的影响。

14. 设置3组温湿度探头,分别位于左、右、后侧针头到接受辊之间。实现温湿度多点监控。含多点温湿度采集装置和在线记录仪。

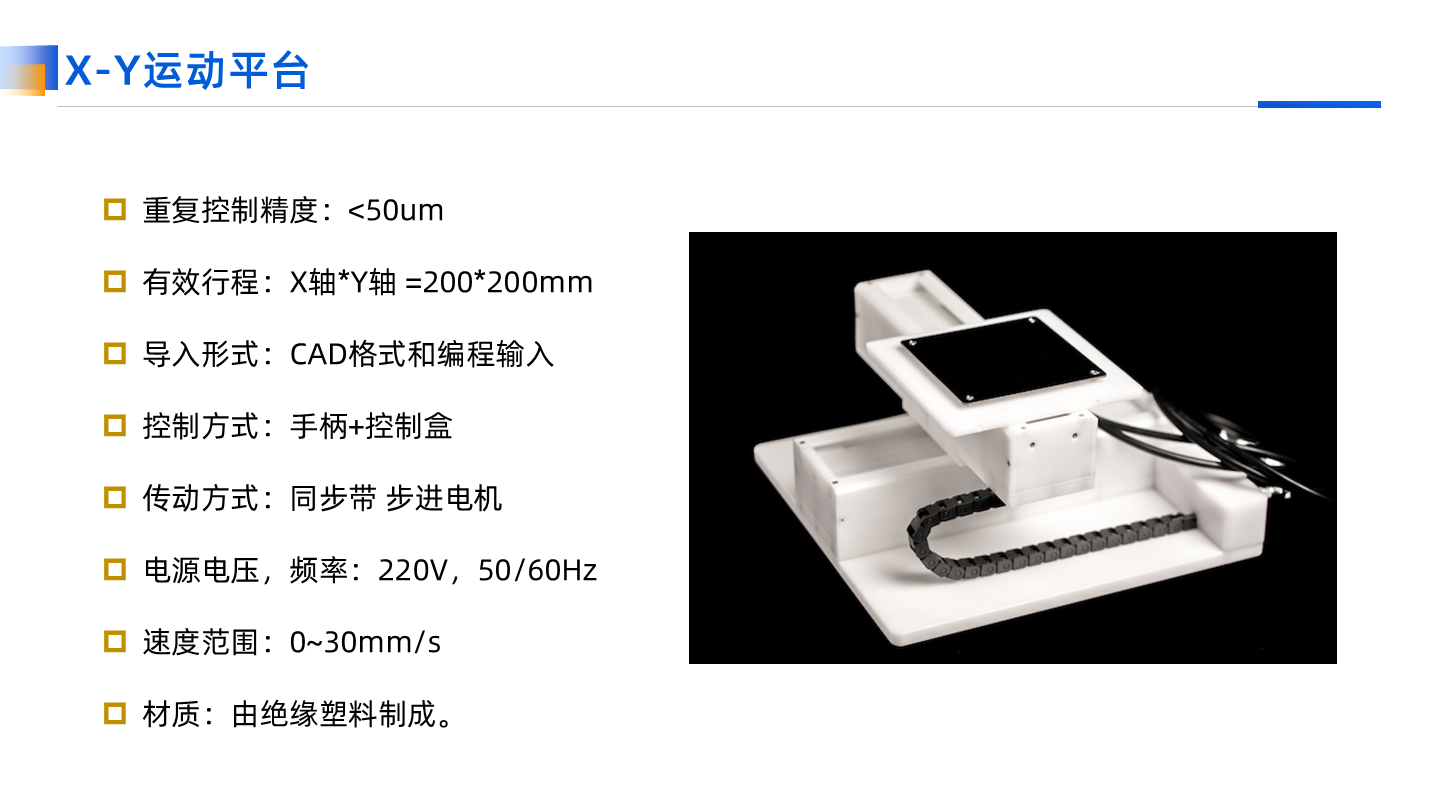

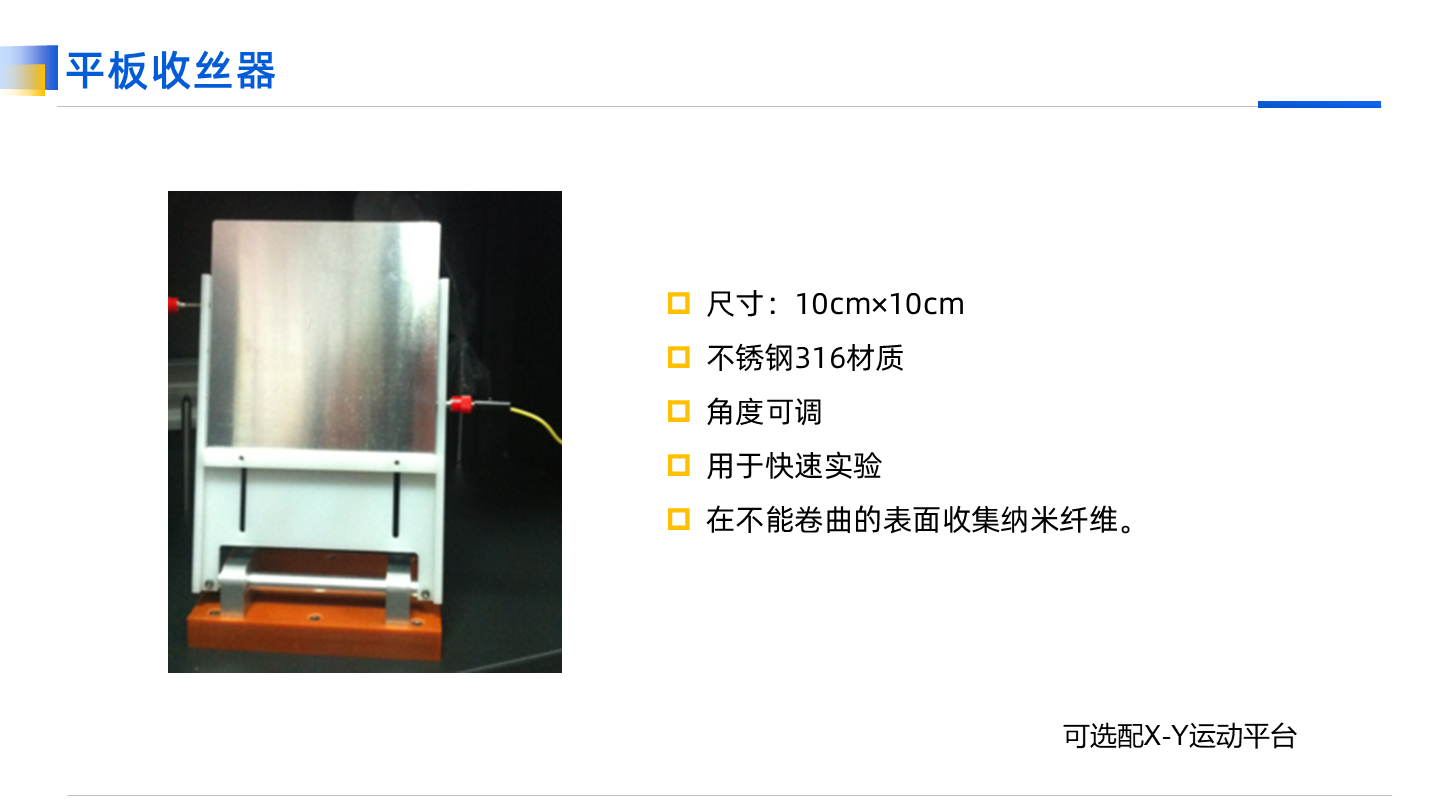

15. X-Y移动平台及运动控制器:由绝缘材料制成,可用于静电纺丝的高压环境中。承载平板收丝器沿X-Y方向按设定的轨迹运动。用于在表面不能弯曲的收集装置上接收纳米纤维。平台运动轨迹可以设定。

16.  触摸屏控制系统:

✤可控制喷头运动装置。

✤可控制收丝器旋转装置。

✤工作过程中各部分参数可以随时改变,可控制各运动单元协同工作。

✤可以记录20天内的工作参数。

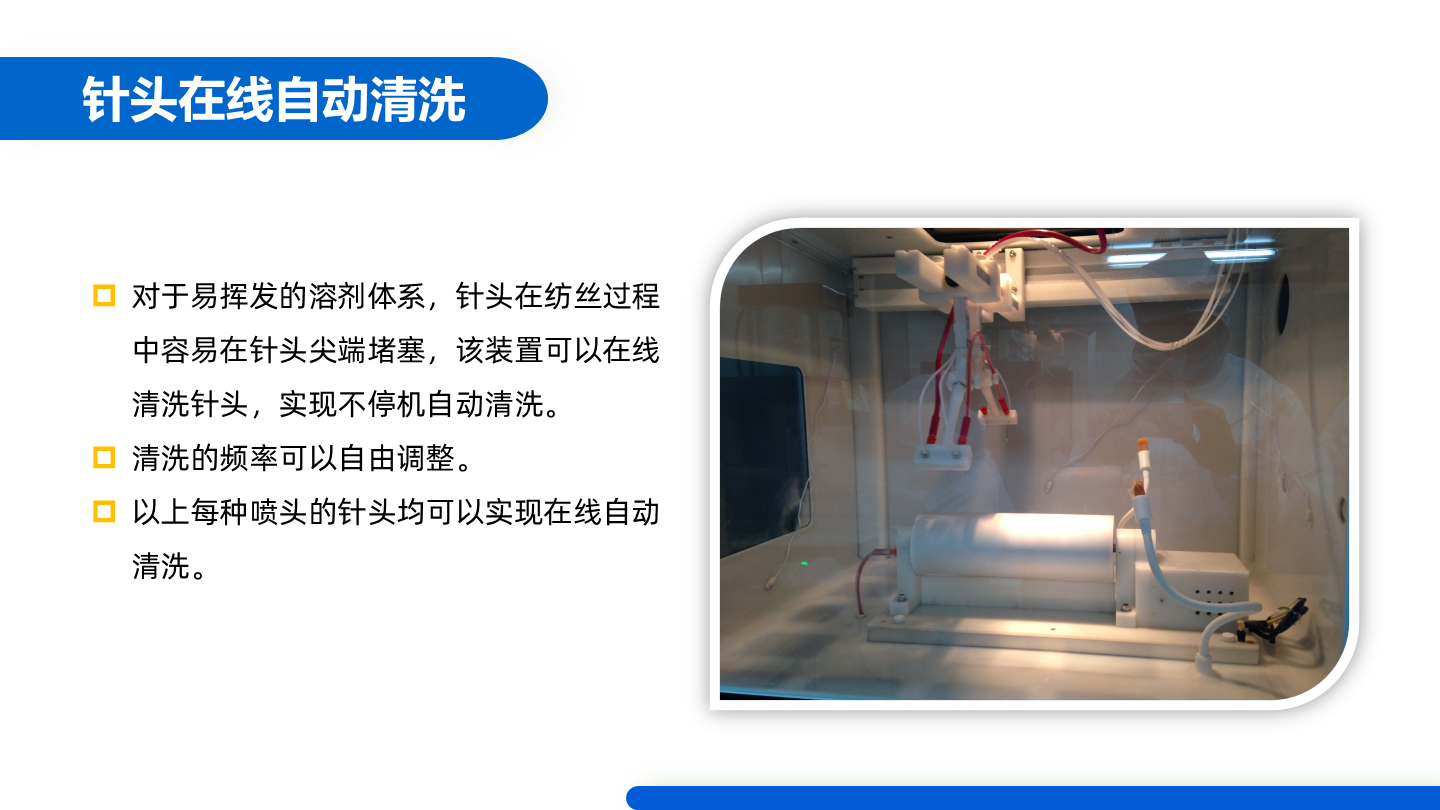

17. 数控喷头自动清洗装置。在线喷头自动清洗,可以设定喷头清洗的频率。

18. 螺丝钉全部使用SS304材质。

19. 配送PTFE连接软管。 因为液体推进的阻力主要来自连接软管的内壁阻力,建议使用我们提供的PTFE连接软管,减小内壁阻力。

20. 保修期:3年

21. 湿度控制:配备热风机一台。可以快速降低湿度到30%左右。
